干了十五年铸造，最烦听人说“铸造嘛，把金属烧化了倒进去不就完了”。每次听到这话我都想骂人。去年厂里接了个壳体件，铝合金A356，壁厚差大，客户催得急。我们按老工艺走，结果浇出来探伤，内部缩松一片，废了十七件。报废率37%，厂长脸都绿了。
说白了，铸造就是跟凝固对着干。金属从液态到固态这几十秒，你什么都看不见。摸不着，测不了，全靠经验和感觉——这他妈就是最大的问题。你以为你在控制工艺，其实你是在赌。赌温度没偏，赌砂型没潮，赌冒口够大，赌那一瞬间的补缩通道没堵死。
凝固那几十秒，就是个黑箱
我见过太多人迷信模拟软件。填充也好，凝固也好，仿真图弄得花花绿绿的，看着特专业。但实测过没？我拿热电偶埋进型腔里测过实际冷却曲线，跟软件算的差出去百分之八到十五。原因很简单——边界条件你根本设不准。砂型的导热系数是湿度的函数，浇口杯的散热是流动的函数，这些动态变量至今没人建模建得清楚。

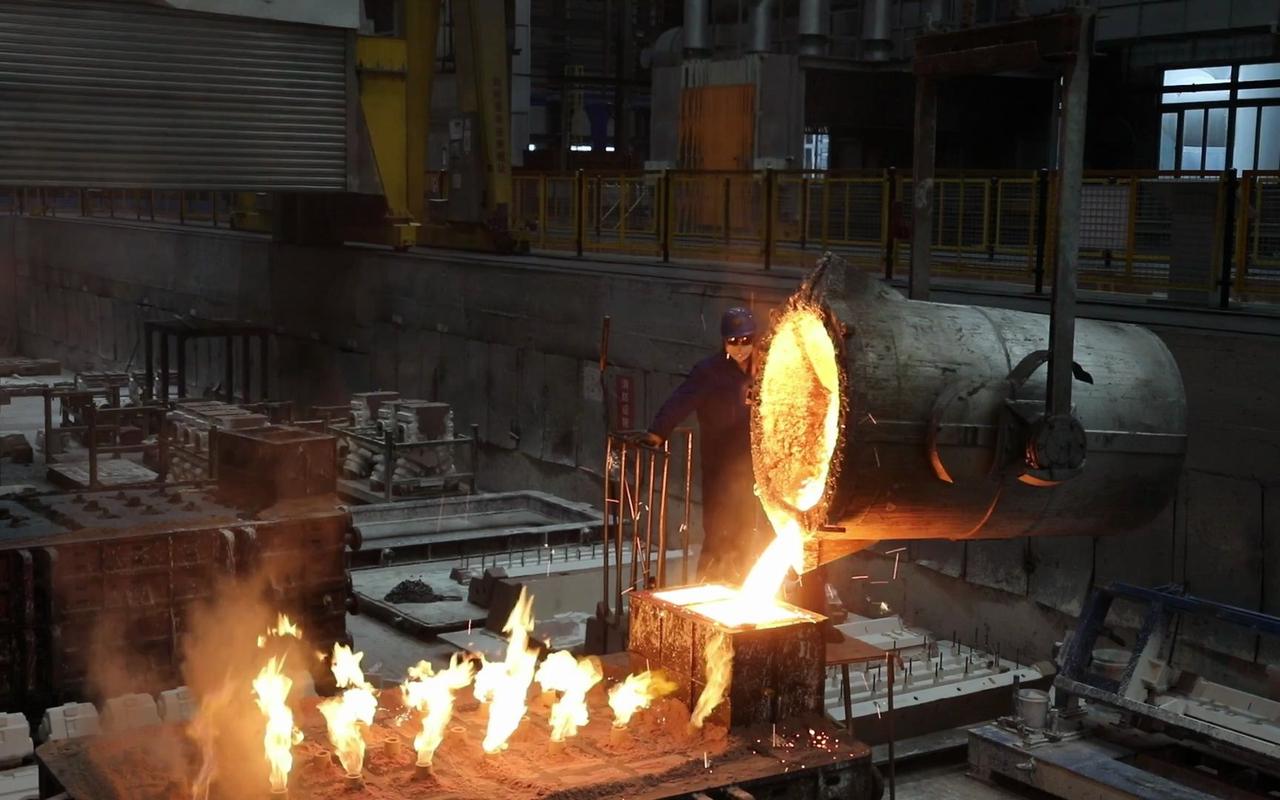

所以老工程师看铸件断面，一看就知道回火温度高了还是低了。这种直觉哪来的？是拿报废件堆出来的。铸造的know-how，百分之八十都是失效教训的累积。我刚入行那会儿，师傅让我蹲在浇注现场看火花，一看就是俩钟头。当时觉得傻逼，现在明白了——那是在练你对“温度”的体感。
但体感这东西，没法写进工艺卡。你写“浇注温度720±10度”，到了现场，包里的铁水实际你倒出来测过吗？热电偶插进去，三秒才读数，这期间温度掉了快二十度。真实情况是：等你测出来，已经晚了。
补缩设计——你以为算准了，其实还是在猜
冒口怎么设？砂型铸造的冒口设计，传统公式基于模数法。但模数法假设铸件形状规则，实际有几个件规规矩矩的？薄壁多筋的壳体，复杂管路的阀体，模数算出来的冒口，要么小了缩松，要么大了浪费工艺出品率。我们做过统计，球墨铸铁件的总补缩效率，实际能稳定到12%就烧高香了，而理论计算时很多人按15%取。
再说个反常识的——很多人以为冒口越大越安全。扯淡。冒口太大，热节转移，反而在冒口颈附近造成新的缩松。有一次我们做铸钢件，冒口颈尺寸大了2mm，结果探伤发现根部的二次缩孔，比小冒口颈的时候还严重。后来查文献才知道，凝固末期液相补缩路径受阻，宏观偏析直接导致枝晶间裂纹。
这还只是砂型。压铸呢？高速充型下气体裹挟根本躲不掉，你只能靠溢流槽和真空辅助。但真空度一高，模具变形量你就控制不住。压铸件内部气孔率，理论上是体积的百分之几就算优良品，可那百分之几的气孔，在高强时效热处理后会扩张，直接让疲劳寿命掉一个量级。
你看，问题在于全链条没有一步是真正“确定”的。合金成分波动、型砂性能波动、熔炼气氛波动——每个环节都带着误差，叠加起来，最终铸件的品质就是一个概率分布。而我们作为工艺师，干的事情其实是把所有波动往同一个方向挤，挤出个良品率来。
最硬的理论盲区：没有实时凝固反馈
搞了这么多年，我最痛恨的一点就是：铸造至今没有能在凝固过程中实时监测内部状态的传感器。你做机械加工，有在线测量；做焊接，有熔池监控。铸造呢？你只能等它凝固完，切开看剖面，或者上X光探伤。等发现问题，这一批已经废了。
这就是为什么铸造行业一直不受智能制造成果的眷顾。数字孪生？数据驱动的工艺优化？没有实时数据，你孪生个屁。所以我们只能依赖“试错法”——开一炉，浇几件，探伤，不合格，改工艺参数，再来。这种循环的代价是巨大的。一个中等尺寸的铝合金件，做一轮工艺试制，材料费加机时费加人工，少说五六万。你要是搞航天级钛合金，一轮下来几十万都打不住。
更操蛋的是，就算你试出来了合适的工艺窗口，换一批原材料，成分微调了一点，工艺又得重新调。因为凝固对化学成分的敏感性太强了。哪怕同样牌号的304不锈钢，不同钢厂的电渣重熔工艺不同，微量硼含量差个几个ppm，铸件的缩松倾向就能翻一倍。
说实话，我并不是要否定这个行业。铸造虽然又脏又累还老出问题，但高端装备的承力件，还得靠它。涡壳叶片，航空结构件，没有铸造，你拿什么做异形内腔？机加工做不出来。但你不能拿它当万能工艺——铸造的“黑箱”属性就是它的天花板。我见过太多公司吹“精密铸造数字化”，结果车间里老师傅还在拿锤子敲冒口，用耳朵听声音判断粘砂。
现实点吧——先认怂，再干活
我一直觉得，干铸造的首先要承认一个事实：我们永远无法完全掌控凝固过程。你只能靠保险系数去对冲不确定性。所以工艺设计宁肯保守，别冒进。有些新工艺，什么半固态压铸、3D打印砂型，听着高大上，但真正的产业落地，连最基本的“稳定的缩松率控制”都没完全解决。
3D打印砂型，确实能做出传统方法做不出来的复杂砂芯，但砂子本身的发气量、强度一致性，跟射芯机做的还是差着量级。我们用粘结剂喷射打出来的芯子，透气性离散度高，浇出来的件偶尔就出气孔。你怎么办？只能把浇注温度降低，结果冷隔风险又上来了。所谓的“工艺窗口”越来越窄。
另一个绕不开的硬伤是回收料。铸造厂都不敢全用新料，成本扛不住。但回炉料用多了，夹杂物和气体含量累积，熔炼处理又得加精炼剂——这就成了一个无解的循环。我们实测过，用30%回炉料和60%回炉料对比，同一工艺下，高温拉伸性能的波动范围从±3%扩大到±11%。你说这种不确定性能不能忍？关键客户不会管你这些，他们只认性能报告上的打点。
还是那句话，干铸造越久，胆子越小。年轻时候敢把冒口往小里调，觉得能省料就是本事。现在？我宁可多放点补缩量，也不想半夜接到车间电话说缩松报废。铸造这行的核心逻辑，从来不是“能不能铸出来”，而是“能不能每次都铸出来”。这中间差着十万八千里。
别跟我提什么“工艺工程师要创新”了。先把手头的黑箱捂热乎了再说。
