去年在某个电池厂，现场技术员一脸无辜地看着我，说“参数都是按工艺卡走的”。我蹲下去摸了摸刮刀背面——好家伙，一条肉眼根本看不见的沟。千分表打上去，3.5微米。就这3.5微米，让涂布出来的NMP湿膜厚度从中心到两边差了快15个微米。后面的辊压直接压不平，极片一致性崩了。他们之前怀疑过浆料，怀疑过烘箱，怀疑过洁净度…就是没人想起来去看看刮刀是不是还平整。说实话，干了这么多年刮涂，我有个很得罪人的结论：行业里至少70%的刮涂产线，刮刀的状态都是“亚健康”的。
刮刀为什么调不准？——微米级的世界

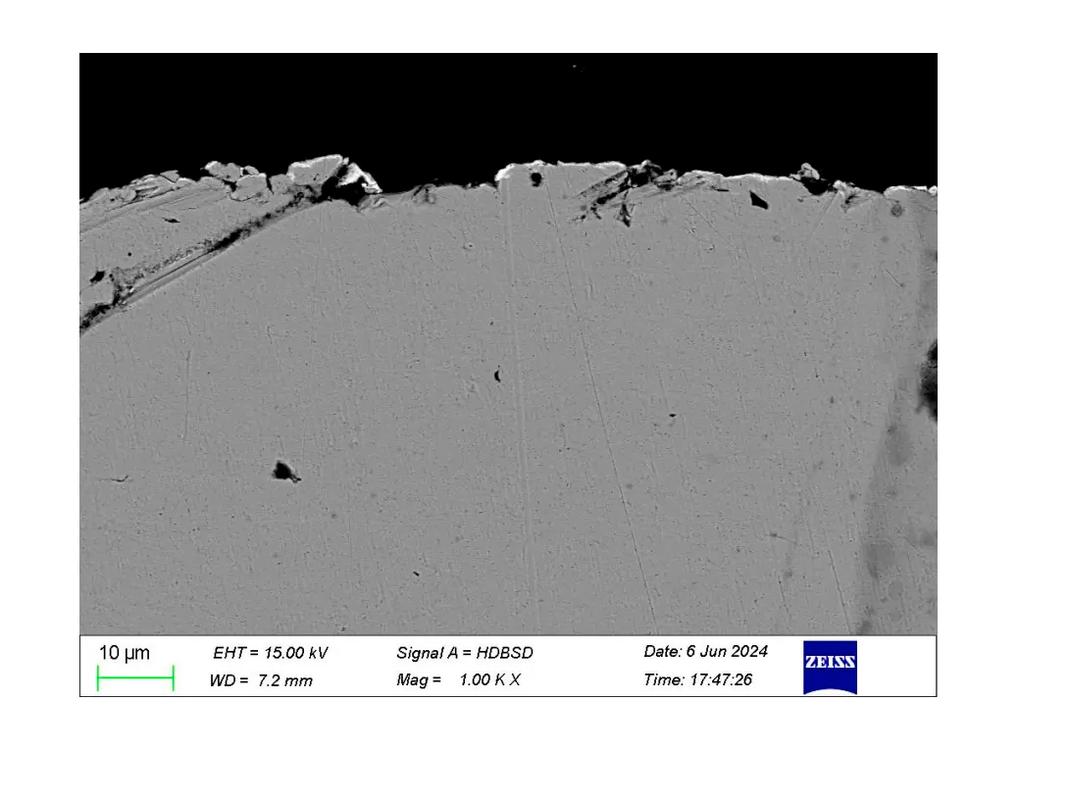

更头疼的是刀口本身的磨损。很多人以为陶瓷刀就不磨损了，天真。我实测过某进口氧化铝刮刀，连续涂12小时后，刀口圆角从最初的R0.01变成了R0.03，就这么点变化，浆料在刀口下的剪切流动全变了，涂出来的湿膜表面开始出现纵向条纹。表面看是条纹，根子就在刀口上。
速度与压力：一对鬼打墙的参数
刮涂里有俩参数，你动一个，另一个就跟着造反。速度提高，浆料在刀口下的压力梯度变了，必须同步调整刀间距或者供料压力，不然厚度就飞。但是——这里有个反常识的坑：说白了就是，刮涂的流体动力学模型太理想了。那些论文里的公式，假设都是牛顿流体。可咱们用的浆料，哪个不是非牛顿的？触变恢复时间还跟温度、湿度挂钩。夏天车间温度一高，浆料流变性变了，你原先那套参数立马不灵。这时候就得让经验丰富的工人凭手感去微调——对，21世纪了，还得靠手感。
边缘效应：理论完美，实操稀烂
涂布最让人崩溃的是什么？边缘厚边。几乎所有的刮涂都有这毛病，两边会堆起一道隆起的边。理论上这叫“边缘抬升效应”，因为刀口在边缘处的流场约束变了。理论很成熟，可解决起来呢？要么加挡板，要么修刀形，但都会引入新问题。比如挡板会积料，一旦干结了掉下来就是缺陷。修刀形吧，要把刀口两端磨出个微小倒角，这个倒角的角度和长度，翻遍手册也没有个准数，全靠试。我个人的土办法——在刀口两端涂一层很薄的硬脂酸，改变局部润湿性，能减轻但没法根除。这个方法，文献里你绝对找不到。因为它不“科学”，但管用。说到底，刮涂这玩意儿，科学只解决了50%（可能都不到）的问题，剩下的是手艺。
还有一个容易被忽略的盲区：刀口的直线度。买回来的新刀，出厂报告写着直线度不到2微米，你以为没问题。可一装上刀架，螺丝一拧，立马就变形。我曾经用干涉仪打过一把装好的刮刀，中间比两头低了近10微米。这还怎么调平？后来我们自己做了一组垫片，根据刀架的变形量反过来补偿，才勉强弄平。这么干的人多吗？极少。因为绝大多数产线根本不做这种级别的检测。
最后我想说句大实话：刮涂产业化的最大硬伤，不是精度不够，不是自动化不行，而是我们至今没有建立起一个能真正描述实际浆料在高剪切下瞬态响应、并包含设备微观形位误差的理论模型。现有的仿真全是简化版，没法指导复杂工况。所以你才会看到，哪怕买最贵的设备，换了无数的浆料，涂出来的东西还是时好时坏。这不是某一个技术问题，是整个底层认知还差着一层窗户纸——而且这层窗户纸，靠现在这种重经验轻机理的工程方式，很难捅破。所以别老想着工艺革新了，先把最基础的刮刀状态管好，比什么都强。
