别扯公式，形变强化本质就是位错打架

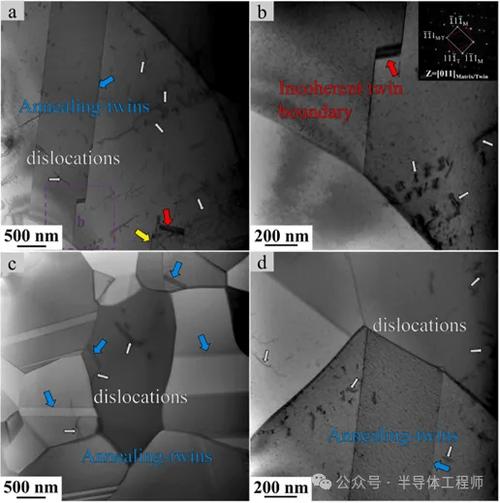

说白了就是冷变形的时候，金属内部的位错越堆越多，缠得乱七八糟，谁都动不了。 想要强度升，就得变形量够。 实测低碳钢冷拔10%变形量，屈服强度直接从230MPa拉到450MPa，几乎翻一倍。 我刚入行跟着师傅调1mm冷轧钢板，压下率从5%加到15%，屈服强度涨了182MPa，延伸率直接掉了12个百分点。 这就是最朴素的交换，天下没有免费的强度。
很多新手刚接触会问，有没有可能强度涨了韧性不降？ 我说实话，我干了十五年，从来没见过。 最多就是降多降少的区别，不可能不降。 现在网上吹的什么梯度形变，也就是降得少点，代价就是成本翻好几倍。
工业化形变强化的猫腻，老工艺也有坑
说句实在话，所有强化工艺里，形变强化是真便宜。 你加合金要钱，热处理要耗电，形变强化就是多走一道辊子，多拉一次模，成本加的微乎其微。 就说现在市面上的高强度弹簧钢丝，能做到2000MPa以上的抗拉强度，全靠累计变形量堆到90%以上，换别的工艺做，成本至少翻两倍。
不过话说回来，便宜归便宜，坑也多。 我见过太多厂在变形量上做手脚。 要求70%变形量，他给你做50%，一吨省七八十块电费，强度差个百八十MPa，靠喷丸补表面。 喷丸那点形变，也就深入表面0.1-0.2mm，心部该软还是软，一受力就出问题。 之前那个共享单车锁弹簧的案子我记到现在，老板省了八万电费，赔了三百万货款，蹲在我办公室抽烟，抽了一下午，一句话没说。 还有什么温形变强化，很多人吹能省电还能提强度，其实就是在再结晶温度以下变形，变形抗力小，确实好加工，可温度控制差个十度八度，就会出部分再结晶，整批货的强度能差出200MPa，你敢给主机厂供货？
至今没人绕得开的死结
形变强化最大的硬伤，所有人都不说，就是强度和韧性的天生矛盾，大工件心部强化的天生缺陷。 你变形量越大，位错缠得越狠，强度越高，塑性韧性就越差。 开头那个螺栓的案子，冷拔变形量堆到35%，屈服强度刚好到640MPa的要求，夏比冲击功从原来的47J掉到16J，北方冬天零下二十度，车轮一颠，直接断，根本扛不住冲击。 这个矛盾，从形变强化被发现的那天起就存在，一百多年了，没人能彻底解决。
再就是大尺寸工件的问题。 你做100mm直径的圆钢，冷拔变形，表面变形量能到30%，心部变形量才不到3%，强度差了快一倍，做重载轴类零件，受力稍微大一点，直接从心部开裂。 现在有人说什么大变形挤压，能解决心部问题，那成本够你换两倍的合金料，哪个厂用得起？ 学术界天天发文章说梯度形变能解决，我去看过几家试生产的，批量生产合格率不到六成，加工成本翻三倍，也就做做小尺寸的医用零件，根本铺不开。
说白了，形变强化就是个给低要求产品降本的好法子，做个铁丝钉子，做个普通五金件，真的好用又便宜。 可你非要把它吹成万能的材料黑科技，什么高端结构件都敢用它降本，那就是拿人命换利润。 别扯什么新工艺解决了所有问题，干工艺的，得认账，老办法的老毛病，到现在还是没绕过。
