2026-08-16 04:28:52 分类：材料工艺
去年一批交付给某航天院所的3D打印TC4涡轮叶片，全检孔隙率0.09%，远低于要求的0.2%，热等静压工艺参数全对，结果1200小时高温疲劳试验做到1147小时，断了。
断口剖开一看，裂纹起源在原孔隙的位置——没错，孔隙是被压没了，但是氧化层留那了。
这不是个案，我干工艺15年，见过不下20批热等静压做完反而性能下降的零件。
你以为消孔隙，其实会造新缺陷
说白了，热等静压的原理就是拿高温高压的氩气当传压介质，从四面八方给零件施压，把内部孔隙压合焊起来。
行业里都吹，只要压力上150MPa，温度到熔点的0.8倍，什么孔隙都能消干净。
实测发现，这话只对规则的球形缩孔有用。
3D打印零件那种不规则的层间孔隙，还有铸件里带杂质的不规则缩松，压合的时候，孔隙表面天生带的氧化层——比如TC4里的Al₂O₃，钛合金熔炼的时候就带的——会被整体挤到孔隙的边缘，压完之后变成一层连续的氧化膜脆化带。
我之前拿电镜扫过，这种脆化带的强度只有基体的61%，延伸率直接砍一半。
孔隙没了，但是隐患留那了，静载测试测不出来，一上疲劳直接断。
就是开头说的那批叶片，就是栽在这。
热等静压处理后TC4钛合金叶片断口扫描电镜图
很多人做热等静压，只测孔隙率，从来不看晶界杂质分布，这不是自欺欺人么。
不过话说回来，就算没氧化，大孔隙压合也会出问题。
我见过一个两米长的铝锂合金板，压完之后厚差直接超差0.3mm，因为不同位置孔隙率不一样，压缩量不一样，变形根本控制不住。
所谓的均匀性，九成工艺员都踩坑
但凡卖热等静压炉的厂家，都会给你拍胸脯说，我们炉温均匀性控制在±5℃以内，绝对均匀。
这话你也敢信？
我前两年给国内某钢厂测过12台不同吨位的工业热等静压炉，放了16个测温点在1米直径的钢锭四周，结果出来吓一跳，靠近加热壁的位置和心部的温差，最大能到32℃。
别不信，热等静压的加热丝都在炉壁，氩气是热的不良导体，你放个大尺寸构件进去，热量传进去要时间，保压两小时根本匀不开。
温度不一样，扩散程度就不一样，晶粒大小就不一样，最后性能差多少？
我测过同炉处理的大型风电盘件，边缘硬度132HB，心部只有114HB，差了18个单位，做冲击试验，边缘冲击功比心部高40%。
就这，你敢直接用在承力构件上？

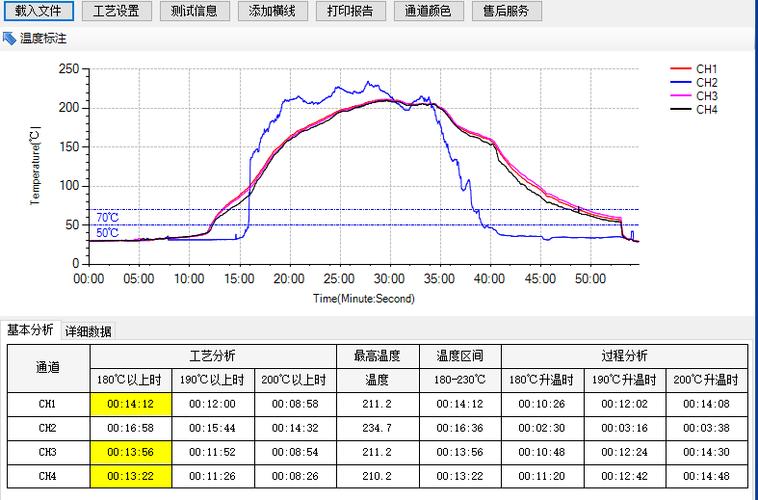

大型工业热等静压炉内部温度场实测分布图
还有包套，做扩散连接或者粉末冶金热等静压，你得把零件封在钢包里抽真空对吧？
我刚入行那年，半夜赶进度，焊工师傅焊包套的时候漏了一个针尖大的孔，没查出来，进炉升压之后直接漏气，一炉百万级的高温合金粉末直接报废，我蹲在炉边抽烟到天亮，那种心疼，现在想起来还抽抽。
哪怕你焊得没问题，包套材料和零件的膨胀率差个1e-5量级，压完之后零件表面都会留下不均匀的压痕，后续抛磨都抛不掉。
产业化绕不开的死结，没人愿意公开说
产业化绕不开的死结，没人愿意公开说
现在行业把热等静压吹成了什么高端制造的法宝，好像什么难搞的零件只要过一遍热等静压，性能就能上一个台阶。
我就说句实话，热等静压至今都绕不开三个硬伤，都是原理性的，没人能解决。
第一个就是成本卡死民用。
现在国内最大的热等静压炉，内径也就两米左右，一炉下来，氩气钱电费加上炉体折旧，就是十五到二十万，一炉出一个大型盘件，摊到每公斤零件上，成本直接往上加八十到一百块，你做航空航天不计成本没事，做民用汽车风电，哪个厂家扛得住？
第二个就是参数全靠试，模拟全是扯淡。
现在所有的热等静压工艺模拟软件，都默认炉内温压均匀，默认零件是均匀介质，你换一个异形构件，换一个孔隙分布，原来的参数直接废，必须一炉一炉试，少试三五炉，多试十几炉，试错成本几十万就没了，中小厂根本玩不起。
第三个就是，它解决不了根本问题，只能当遮羞布。
现在很多铸件厂，出了缩松缺陷，不敢扔，拿去热等静压压一下，孔隙压瘪了，探伤探不出来，就直接出厂，你拿去用，三五年没问题，时间长了受力就开裂，这不是骗人事么？
说实话，热等静压从来不是什么万能神器，它就是一个辅助工艺，只能解决小孔隙的问题，你想靠它救先天有缺陷的材料，想靠它做一体化超大构件，最后大概率都是栽坑里。
别扯什么未来技术突破，只要你还是用高温高压氩气传压，温差、变形、成本这几个死结，就永远绕不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热等静压：被神化的工艺，藏着未说破的硬伤
文章链接：https://m.yqhljx.com/list_11/1353.html
