2026-08-16 18:29:57 分类：材料工艺
去年长三角一家铝型材厂，1200吨挤压机出的活，批量开裂，全部报废。操作工调了半个月参数，换了三家坯料都没用，原因说出来你不信，就是挤压出料温度比工艺卡要求高了5度。就5度。教科书没说透的挤压本质
大多数人对挤压的认知，还停留在”把软化的料硬挤过模具成型”，说白了就是工业版挤牙膏。
铝合金挤压模具内腔裂纹实物图
真做起来就知道，完全不是这么回事。干这行快15年，我见过用进口SKD11做的模具，硬度打到HRC52，挤不到7.8吨料就从分流桥根崩开，为啥？所有人都盯着料筒外壁的热电偶读数，谁能想到，挤压过程中坯料芯部的变形热，散不出去，温度比你测到的表面温度高整整38度。38度什么概念？铝合金的屈服强度直接掉三分之一，模具受到的挤压力直接涨15%，不崩才怪。很多人迷信模拟仿真，说电脑算出来的参数万无一失，实测发现，十次模拟有七次，温度场误差超过20度。仿真把坯料当成均匀材质了，实际半连铸出来的铝坯，边缘和芯部晶粒度差三级，变形抗力差10%到15%，这点差异，模拟根本不会给你算进去，全靠现场师傅摸经验。九成缺陷根源根本不在参数
说实话，我现在去现场救急，从来不先看工艺参数表。先摸模具，再看废坯断面，十有八九能找到问题。

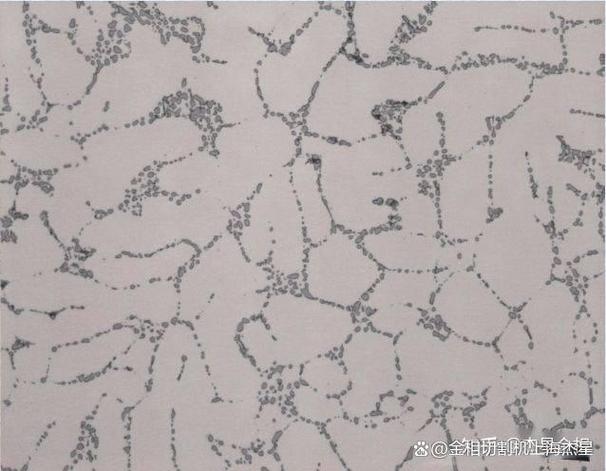

挤压不合格铝型材芯部偏析金相图
还是去年那个事，另一家厂做汽车防撞梁型材，抗拉强度连续三批不合格，调挤压力调出料速度，废了快两吨料，性能还是上不去。最后拆模具量尺寸，分流桥入口的倒角，比设计要求小了1.2毫米。就1.2毫米！挤压的时候，死区的氧化皮、偏析块全被卷进型材芯部，抗拉强度直接掉12%，延伸率更惨，直接不合格。这种事，你找谁讲理？现在行业内卷，很多小厂加工模具，偷个零点几毫米的工，省点加工费，最后出货出问题，全怪工艺不对。还有更邪门的，挤大断面型材的时候，模具垫铁错了两毫米，整个出料的应力偏了，型材出了模孔就弯，调了半个月的矫直，没用。说白了，挤压这行，参数是死的，人手上那点公差，才是真正要命的。很多论文写得花里胡哨，全在那调参数优化，根本不提模具加工那点小事，真到现场，屁用没有。产业化永远绕不开的硬伤
产业化永远绕不开的硬伤
你以为解决了模具加工和温度测量就完事了？错，有个硬伤从挤压工业化到现在，根本没人解决得了，也没人愿意公开说。所有的挤压工艺理论，全是基于稳态挤压建立的，就是假设整个挤压过程中，挤压力、温度、出料速度全不变。实际生产呢？哪有什么稳态？挤第一根料的时候，模具是冷的，头三根料的温度比稳态低十几度，组织全不对。挤到最后，坯料剩个尾巴，压力突变，尾料的变形全乱了。一批货下来，头尾废料永远占5%到8%，这个损耗，别说降，连精准预测都做不到，你说冤不冤？还有做大尺寸工业型材，比如风电用的超长铝横梁，挤出来的残余应力沿断面分布差一倍，你拿去做时效，做振动时效，顶多消掉三分之一，放半年，自然变形能到1.5毫米，安装的时候根本卡不上。现在的解法要么就是切头尾留余量，要么就是后加工矫直，成本直接涨20%以上，根本没有根治的办法。没人愿意投钱啃这个，大家都在卷低附加值的民用型材，赚快钱，这种根底的问题，扔在那几十年没人动。说白了，挤压看起来是个成熟工艺，实际上，藏起来的盲区比写在教科书上的还多。就这样。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤压：被工艺圈藏起来的产业真相
文章链接：https://m.yqhljx.com/list_11/1386.html
