所谓原子级扩散，多数人都理解错了
说白了扩散连接就是两块材料贴得足够近，加热加压让界面原子互相扩散，最后长成一个整体。听着很美好对吧？你真做起来就知道，只要表面有哪怕一丁点杂质，或者平整度差一点，全白给。实测发现，两块同材质TC4钛合金，同样的温度压力时间，一块表面粗糙度Ra0.4，一块Ra1.2，差了0.8μm，最后拉断的时候，塑性直接掉一半。很多新手刚上来，拿打磨完的试件直接装炉，出来强度怎么都不够，拆出来看，界面还有没贴合的空隙，放大看全是微米级的孔洞，根本没扩散进去。
还有人说扩散连接可以连任意异种材料，说实话，你连铜和铝试试？哪怕你加了镍中间层，做出来放三个月，界面就长出厚10μm的金属化合物，硬得像陶瓷，一弯就断。哪有什么任意连接，不过是在特定条件下，刚好能凑合用而已。
三大工艺参数全是糊涂账，没有标准答案
教科书上写，扩散连接温度一般选母材熔点的0.5到0.8倍，压力几兆帕到几十兆帕，保温时间几十分钟到几小时。这个范围宽得能跑卡车，你信它你就输了。去年我做碳化硅陶瓷和42CrMo钢的连接，按碳化硅熔点算0.6倍温度，接近1000℃，结果钢的屈服强度在这个温度下只剩不到100MPa，压力一加，钢直接歪了，整件直接废了，返工三次才摸出来，温度要降120℃，压力加3MPa，才能出合格件。

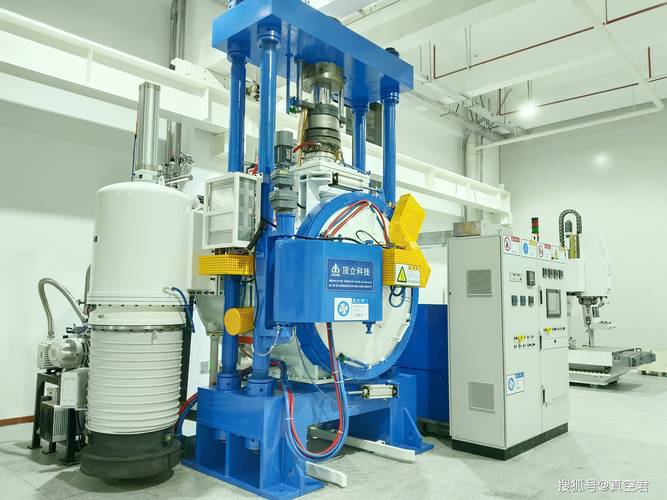

说实话，现场操作那些细节，比参数重要一万倍。抽真空必须抽到1×10^-4Pa以下，哪怕漏率比要求多了0.01Pa/s，界面就会出一层几纳米厚的氧化膜，原子扩散过不去，强度直接掉15%以上。还有装夹的时候，两块工件的对中偏差超过0.02mm，受力不均，一边密合一边有缝，出来就是废品。这些东西哪本论文都不会写，都是工程师一炉一炉试出来的，踩坑踩多了才记得住。
产业化绕不开的死穴，没几个人敢公开说
现在行业里都吹扩散连接要替代传统焊接，要在航空航天新能源领域大规模应用，说白了，批量生产的死穴到现在都没解决。
哪怕同一个真空炉，同一个工装，同批材料，放在炉门口和放在炉中心的工件，温度差能有15℃，就这15℃，扩散深度差一倍，接头性能差20%，根本控不住。现在能做的就是抽检，抽一件不合格，整批废掉，成本直接翻两倍，小厂根本玩不起。
还有就是残余应力的问题。异种材料扩散连接，热膨胀系数差只要超过1×10^-6/℃，冷却的时候界面就会攒下拉应力，你当时探伤看不到微裂纹，放两三个月，应力慢慢释放，自己就裂了。理论上都说可以用梯度中间层解决，你试试做三层梯度，每层厚度公差控制在1μm以内，光加工成本就比工件本身贵三倍，谁用得起？
不过话说回来，现在发出来的那些高性能数据，90%都是从上百件试件里挑出来最好的那一个，放到期刊里好看，你工厂批量生产，能有一半达到那个数据就烧高香了。
别吹什么万能连接了。扩散连接有用，但它解决不了特种连接的所有问题，现在产业化的硬伤就摆在这里，绕不开，也躲不过。干工艺的，还是得低头踩坑，别拿论文数据当饭吃。
