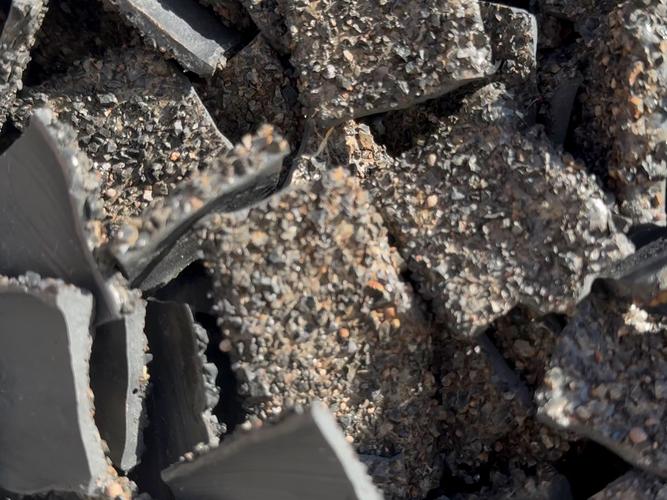

焊了15年，见过的埋弧焊事故里，有一半跟焊剂有关。上个月走访一家螺旋管厂，厂长拍桌子骂：新上线的X光探伤，焊缝合格率突然掉到82%，查遍了电流、电压、车速，最后发现是焊剂回收系统的一个滤网破损，碎掉的焊剂粉末混进去了——气孔、夹渣，密密麻麻像蚂蚁窝。
这行有个不成文的规矩：焊剂嘛，能省则省，回收了再掺点新的照样用。可你以为省的钱，迟早从焊缝质量里加倍吐出来。说句不好听的，大部分车间主任压根没把焊剂当耗材管，他们的认知还停留在“沙子埋住电弧就行”。真这么简单？那就没我这个工艺工程师啥事了。
回收焊剂的三个幻觉，实际全在制造废品
幻觉一：颗粒度没那么重要。 错！埋弧焊焊剂颗粒直径一般在0.2-2.0mm，大了透气好但保护差，小了覆盖密度高但容易闷气。你回收三五遍试试？颗粒破碎成细粉，特别是烧结焊剂，机械强度本来就低——我实测过，某品牌SJ101焊剂，回收一次，0.2mm以下粉末增加18%，回收三次，粉末比例冲到40%。这就意味着熔池上面不是均匀的保温层，而是一堆粉渣，电弧稳定性直线下降，咬边、气孔跟着来。
幻觉二：焊剂烘干了就能用。 天真！焊剂吸潮不是表面沾水，是化学结合水和毛细管凝结水。烘干工艺图纸写着300℃×2小时，有几个班组真能执行到位？烧嘴堵了、电压不稳、焊剂铺设厚度一不留神就超了——过烘或欠烘是常态。我见过最离谱的，操作工为了赶产量，把焊剂摊在钢板上用割炬烤，完了跟我说“绝对干了”，结果焊完射线检测，氢气孔多到评片员直接判废。
幻觉三：焊接参数可以弥补。 有些“老师傅”总认为，电流加大点、速度放慢点，能把回收焊剂的缺陷烧掉。真是艺高人胆大。我拿试板对比过：同样15mm厚Q345B，新鲜焊剂，电流600A，焊速35cm/min，-40℃冲击功120J左右；混入30%三次回收焊剂，同样参数，冲击功掉到45J，目视成形还不错，但超声检测缺陷当量严重超标。参数覆盖？那是拿韧性换的，不是所有缺陷都能用热输入消除。
水分，那个测不准又绕不开的坑
焊剂含水量标准要求≤0.10%，这个数字怎么来的？高温扩散氢含量决定的。问题出在检测方法上：现场普遍用快速水分分析仪，取样时空气湿度一高，读数立马飘。更恶心的是，焊剂里的结晶水需要600℃以上才能分解，而常规烘干温度根本驱除不掉——这些水在电弧高温下分解成氢原子，溶入熔池，冷却时析出氢致裂纹，延迟破坏，焊完检测没事，几个月后开裂，找谁说理去？
我参与过数次失效分析，用气相色谱法反推焊剂含水量，发现不少回收焊剂实际含水量在0.25%以上，超了标准两倍多。就这还没算上现场存储：露天堆放，下雨盖层塑料布，太阳一晒内部凝露。某项目压力容器环缝，焊后48小时磁粉探伤无裂纹，水压试验时爆了，断口分析氢脆特征明显，溯源就是焊剂受潮。这个亏，吃一次就伤筋动骨。
工艺上的无奈：明知不行还得用
有人会问：那全用新焊剂不就得了？成本呢？螺旋管、H型钢这些微利行业，焊剂消耗比焊丝大，一吨SJ101焊剂两千多块，日消耗几百公斤的线，全用新的，老板直接让你滚蛋。所以现实是折衷操作：规定回收比例（比如新:旧=7:3），定期筛分除粉、每批测含水量、库存必须烘房恒温。但这些措施，在产量压力下就是纸糊的。厂长一句“明天要交货”，什么工艺纪律都没了，焊剂不用筛就灌进料斗，这种事太多。
我看过一些论文，试图搞焊剂自动回收分选再生系统，筛分+烘干+配比一体，听起来很美。实际上呢？投入大、维护难，筛网易堵，烘干能耗巨大，而且目前没有在线水分检测闭环——等于闭着眼睛烘干，还是瞎子摸象。 这个行业急需一个廉价、可靠、非实验室环境的水分在线监测手段，但这东西到现在也没成熟产品，大家都在糊弄。
说到底，埋弧焊的理论盲区就在这：我们过度关注焊接冶金反应的理想状态，却严重低估了焊剂循环使用中性能衰减的速度及其对质量损害的隐蔽性。标准只限定了新鲜焊剂的指标，对回收次数、允许粉末含量、烘干次数统统没有强制要求。等出了事再分析焊剂？黄花菜都凉了。
所以别跟我扯什么智能焊接、数字孪生，先把回收焊剂管明白，让焊缝少几个气孔裂纹，比啥都强。
