上个月，一个老客户打来电话——声音发抖——说他产线上连续压爆了18根输入轴。图纸过盈量标着Φ32H7/u6，手册查出来的标准公差。我说你别急，把压装曲线发我看看。一看，最大压入力峰值才2.1吨，理论该到3.8吨。一问，轴是调质过的，硬度高了。再问，孔是薄壁件。得，典型的设计脱离实际。这帮设计员啊，把过盈配合当数学题做，能不炸吗？
说实话，我在车间泡了十五年，最烦的就是那些抱着《机械设计手册》不放的年轻人。现场哪里是两个理想弹性圆柱体的过家家？材料批次不均匀、表面粗糙度被碾平、装配偏心……这些脏活累活，公式里一个都不写。
手册公式骗了你多少年？
经典拉美公式的假设——等壁厚、材料在线弹性范围内、接触面完美贴合——在实际薄壁件上纯粹是扯淡。我们做过对比试验：同一个薄壁钢套，计算过盈0.025mm，压入后实测径向接触压力还不到理论的60%。为什么？因为套壁胀大了，孔的刚度根本压不住。设计手册里有一句话埋得很深：“本表适用于壁厚与孔径比大于1/5的厚壁筒”。可你看看现在的轻量化设计，壁厚恨不得做到1/10。你用那么大的过盈去补，结局就是压裂。

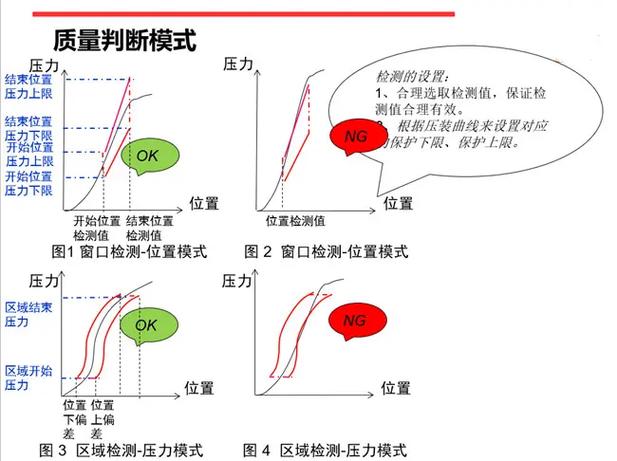

更坑的是表面粗糙度。理论过盈量建立在光滑表面假设上，可现实中的车削纹理、磨削波纹，在压装过程中会被碾碎填平，实际有效过盈只剩图纸值的七成。我们实测过Ra3.2的轴压入Ra1.6的孔，压出力比理论值低了快40%。你说这怎么玩？只能在工艺上自己试——加码15%～25%，再听声音、看压装力斜率，全凭经验。
温差法装配：别以为煮一煮就万事大吉
有一回我们装一个大飞轮，外圈加热到220℃套上去，凉了以后发现——滚道变形，全批次报废。查了所有记录，温度均匀，保温时间也够。后来拿废件做金相，傻眼了：局部晶粒粗大，说明加热阶段就产生了塑性流动。设计说：我算的线膨胀量明明够滑进去啊。他算的是自由膨胀，可工件的内孔里还有筋、有台阶，热变形被约束了，实际扩大量根本达不到。感应加热更糟，热梯度能让你胀成椭圆。现在我们定死规矩：薄壁件热装，加热温度一律不超过150℃，哪怕理论允许250℃——别信膨胀系数，信我手上的疤。
而且油浴加热很多厂还在用，环保一查一个准。高频感应呢？局部点温度能冲到800℃，表面淬硬了都不知道。装完以后，那个脆化层就变成疲劳源。这些事，手册里可不会告诉你。
过盈配合最大的坑，是“力还在，劲没了”

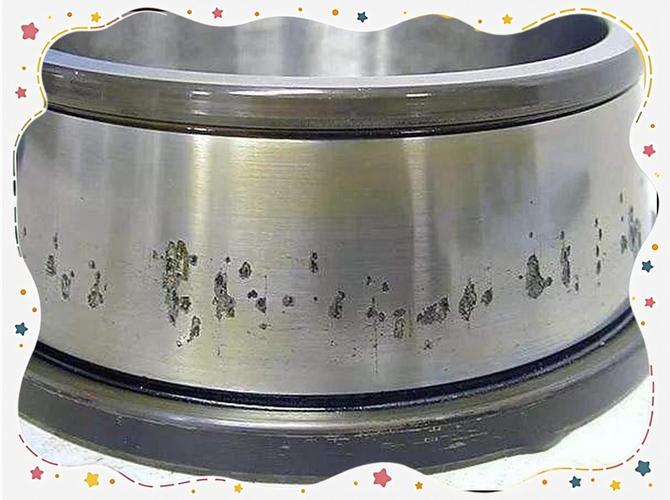

你肯定遇到过这种情况：全检合格的过盈联接，跑了几千小时，莫名松脱。扭矩没超，冲击也在许用内。拆开一看，接触面光亮如镜——微动磨损。两金属表面在高频微小振幅下持续摩擦，产生氧化物碎屑，碎屑又充当磨料，把原来紧配合的界面一层层啃掉。过盈量就在这种悄无声息间，被吃没了。这几乎是所有高速重载过盈联接的慢性癌症。
可你要想在设计阶段把它算进去？做梦。目前没有任何成熟规范能定量计算微动磨损对过盈联接寿命的影响。有限元软件再牛，也模拟不出几年氧化碎屑的累积效应。于是我们只能堆安全余量——把过盈量加大、再加涂层、加防松胶——搞得结构越来越蠢，成本越来越高。这就是当下产业化的硬伤：理论能解决“能不能压进去”，却回答不了“能不能撑完寿命”。而这个问题，根本绕不过去。
所以别跟我谈未来。我只看眼前：谁要是能给出一个考虑微动磨损的过盈设计算法，我立马提着茅台去拜师。
