上周又毁了一批输入轴。客户电话里骂了半个小时，我听着，没话反驳。表面淬火——号称能同时搞定耐磨和抗疲劳的工艺，在图纸上完美得不行。可一到现场，变形、开裂、软点，幺蛾子层出不穷。算下来，去年光我见到的淬火开裂报废件，材料费就超了80万。这工艺，理论一套，实操另一套，中间的鸿沟，多数人压根没意识到。
先别急着说操作工水平不行。根儿上的问题，在教科书里就埋下了。你看任何一本热处理教材，都会告诉你表面淬火的核心优势：表面硬、心部韧。材料表层的马氏体转变，带着体积膨胀，而内部还是原始组织，死活不配合，硬生生憋出巨大的内应力。 这个应力分布，实测下来，比计算值高至少30%——这还是形状简单的圆棒。要是带键槽、台阶、细孔，应力集中系数能飙到4、5倍，裂给你看，毫无悬念。
淬裂事故：一个价值百万的教训

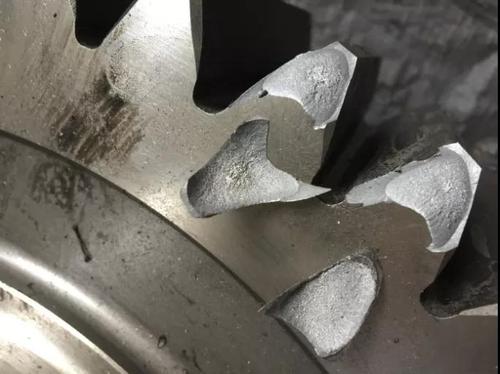

说个真事儿。前年给一家风电企业做齿轮表面淬火，材质42CrMo，要求齿面硬度55HRC以上，层深2.5-3mm。按照常规感应淬火参数走，加热到860-880℃喷水冷却，结果510件产品，227件淬裂，裂纹全在齿根，一条条的，显微镜下看，典型应力集中引发的延迟开裂。那批齿轮单件成本四千多，你算算损失。更气人的是，前期模拟软件给的报告，安全系数1.8，看着挺美。哼，模拟要是靠谱，猪都会上树。软件默认的边界条件太理想，根本没考虑实际冷却的剧烈程度——现场水压波动±0.5bar，水温冬天夏天差15℃，淬火液的浓度管理，那更是看心情。
说白了就是，理论计算用的物性参数是稳态的，可现场环境是动态的、混乱的。 淬火冷却那几秒钟，零件表面和内部的温差能到600℃，热应力加上相变应力，简直是把材料往死里整。我后来反复调整工艺，把加热功率降下来，冷却用聚合物介质代替水，淬火温度压到840℃，裂纹率才勉强降到3%以下。但还是有，你说憋屈不憋屈？
冷却控制的盲区：别光看C曲线图

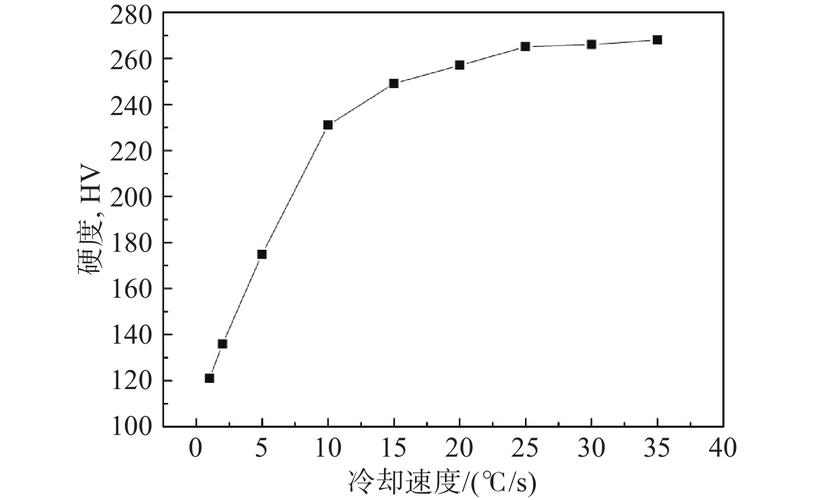

一谈到冷却，很多工艺人员翻来覆去就那几张CCT曲线，好像对照着就能出好活儿。真实情况要复杂得多。举个栗子，PAG水溶性淬火剂，浓度从5%变到8%，其冷却特性在400℃以下的阶段，冷却速度能相差一倍。你按5%调的参数，万一现场偷摸多兑了自来水，那冷速蹭就上去了，马氏体转变剧烈，变形和开裂风险陡增。我就见过一个小伙子，往淬火槽里加水时没用流量计，凭感觉一桶桶倒，结果那批零件，淬硬层深度偏差±0.8mm，一半变形超差。质检主管发现后，脸都绿了。
所以，冷却介质的管理，必须量化，而且得实时监测。 我们现场现在装在线粘度计和折光仪，每班至少手动校对一次。可即便做到这份儿上，突发状况依然防不胜防。有人说，用盐浴淬火或者喷液淬火能控得好，没错，但那投入和能耗，中小编制厂根本扛不住。这就是产业的死结——你明明知道有更优方案，但成本压倒一切，只能带着风险干。我有时候觉得，表面淬火这活儿，就是跟概率玩游戏。
硬度梯度与残余应力：到底怎么测才不骗人？
硬度打点，看着简单，门道极深。按照国标，从表面往心部每隔0.1mm打硬度，绘出梯度。但有个致命问题：切削式取样会引入加工应力，导致测出的硬度值尤其是最表层，经常偏高20-50HV。 我们做过对比，同一件渗碳淬火的样，用慢走丝线切割取样，再仔细抛光腐蚀后打点，得到的梯度曲线和用金相切割机直接切出来的，表层硬度能差30HV。所以外部给的数据，尤其是那些炫耀硬度有多高的，我都要在心里打个折扣。信他们，不如信自己的金刚石压头。
残余应力更玄乎。X射线衍射法，号称无损，可它能测的深度才几个微米，而且对表面粗糙度极度敏感。你要评估淬火的平均内应力，得用钻孔法或者环芯法，但这得破坏零件，批量生产时根本不可能全检。结果，大多数工厂干脆不测残余应力，全凭工艺定力。这不是瞎搞吗？可谁有更好的办法？反正现在没有。这就是我为什么说，表面淬火的产业化，理论严重滞后于实践需求。
还有变形。有些薄壁件，比如齿圈，淬火后椭圆度能到0.5mm，后续精加工直接干废。有人用压淬机控制，限定冷却过程中的变形，可那得专门设计和调试，不是万能的。我见过最头疼的是一款异形法兰，局部感应淬火后，两个安装孔的位置度跑了0.2mm，装配不上，全部退货。后来怎么解决的？增加一道去应力退火？没用。最后是修改了图纸，把公差放宽了0.1mm，同时调整淬火顺序，先粗淬后精加工，但这牺牲了生产效率。你看，最终还是妥协。说白了，设计阶段就没考虑表面淬火带来的变形规律，光靠工艺硬抗，迟早翻车。
写到这里，不是要全盘否定表面淬火。它的价值我太清楚了，某些场合，替代渗碳能省大把时间和能耗。但是，咱们行业里过分推广它，动不动拿“表面强化”、“梯度功能材料”说事儿，有意无意淡化其固有的不可靠性。我干这行15年，最烦的就是各种技术研讨会上的案例分享，PPT里永远是成功的，失败的从不提。这会让刚入行的人误以为，只要参数对了，一切就妥了。大错特错！
回到开头的那批输入轴，客户最后给的说法是：再试300件，合格率低于98%就换供应商。我沉默片刻，点了头。可心里清楚，这98%的背后，是无数不可控变量的博弈。表面淬火，像是个脾气古怪的伙伴，你摸不到它的全部脉门，就只能被它时不时咬一口。至于那些还在鼓吹“工艺成熟、完全可控”的，我跟你说，离他们远点儿。
