说白了就是：涂层和基材之间的那层结合，垮了。 你以为刷干净、喷砂到位就完了？没那么简单。很多项目，尤其现在抢工期的新能源项目——光伏支架、风电塔筒——对表面处理的验收还停留在“目视无锈”这种石器时代。你问他们盐分测试做了没？一脸茫然。这就是现实。
现场实录：一次让我彻底清醒的失效分析

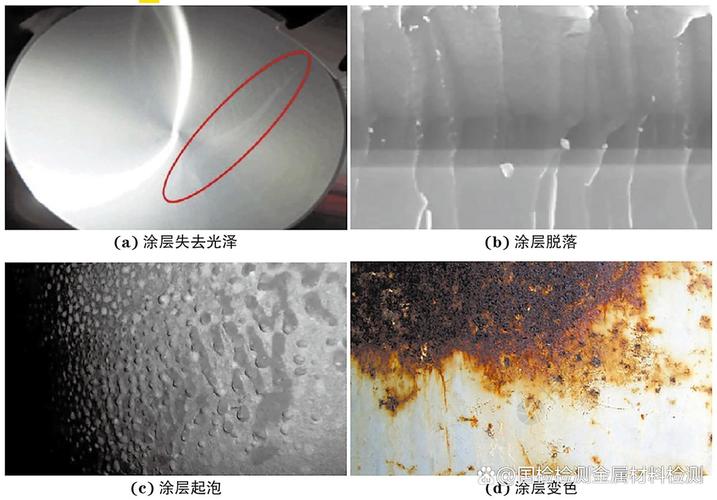

2018年秋天，华南某化工厂的硫酸储罐内壁。用的是酚醛环氧涂层，号称耐酸耐温。结果呢？三个月就出现针孔，半年后成片脱落。业主把我们叫过去，开口就骂：你们这涂料是假货吧？我没吭声，掏出手电钻，在脱落区附近打磨掉涂层。一测粗糙度，Rz只有30微米——标准要求至少75。再拿锤子敲了敲周围，空洞声，明显是锈层没除干净，喷砂的时候糊弄事儿，表面浮灰和可溶性盐全被封在底下。这其实就是涂层界最普遍也最隐秘的“癌症”：渗透起泡与锈蚀蠕延。 水分子和氧总会找到微孔钻进去，一旦底下有盐分，渗透压差就形成一个微电池，腐蚀产物把涂层顶起来，然后潮气沿着界面横向扩展。涂层本身再致密，也挡不住从底下烂出来。从业这么多年，我见过太多人了——盯着涂料厂家的数据表，Tg多高、交联密度多大，却连基材表面喷砂后4小时内必须涂装的规矩都执行不到位。是吧，施工方总说“天气潮，等两天再刷没事”，结果呢？
所谓“石墨烯涂层”？别被概念迷了眼
不过话说回来，这倒不是材料的错，是产业化工艺根本没准备好。现在有些厂家，抓着“石墨烯”三个字去骗补贴，配方稀里糊涂就往项目上推。去年我见过一个海上风电塔筒的招标，居然有供应商用石墨烯涂层报价，价格低得离谱。后来一打听，石墨烯含量万分之一都不到，纯粹噱头。可悲的是，甲方技术标里也没有对分散稳定性、电偶腐蚀倾向做任何测试要求。盲区，绝对的盲区。
边界的狂想：附着力测试的谎言

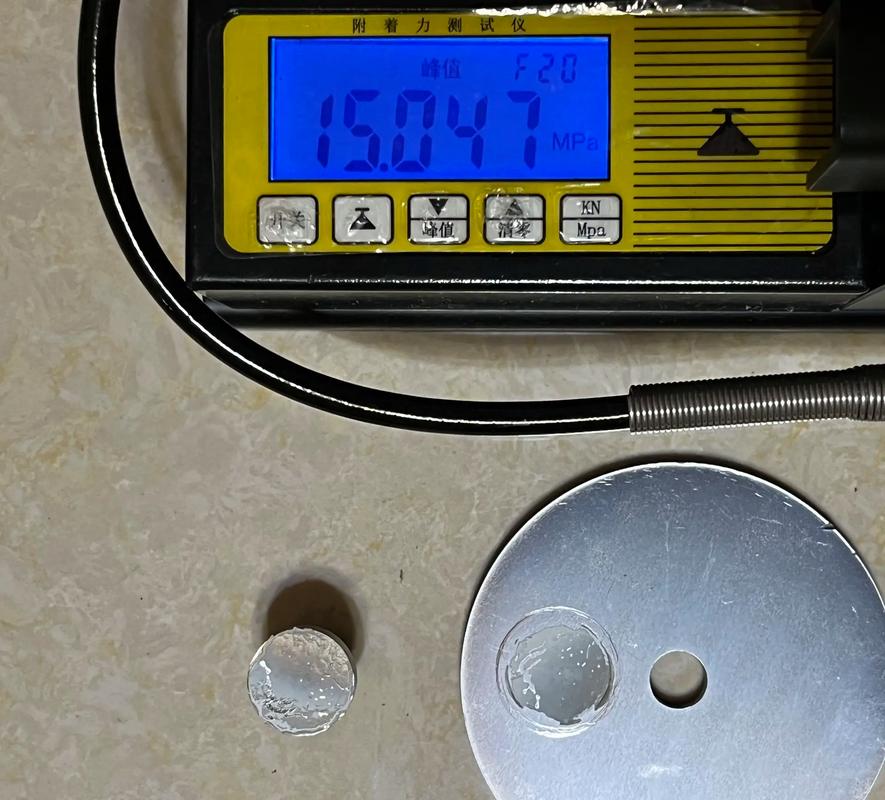

你肯定见过拉拔附着力测试，拔开个圆柱，读数超过5兆帕就皆大欢喜。但我得说句不好听的：这种测试在很多时候就是在自欺欺人。 它测的是涂层系统的内聚强度或胶粘剂的强度，并不真实反映界面结合力。尤其当基材表面有隐形的污染物时。比如，残留的一点脱模剂、汗水、甚至大气中的硫化氢吸附，都可能让界面在长期浸泡下失效，但初始拉拔力完全正常。我做过对比试验：同样喷砂的钢板，一组用丙酮仔细擦拭，另一组不擦，都涂同一种富锌底漆。初始附着力都大于12兆帕。可泡在3.5%盐水里一周后，未擦拭那组在焊缝处就开始起泡。用湿附着力测试仪一拉，泡水后附着力只剩2兆帕不到，而清洁组还有8兆帕。
所谓湿附着力，才是涂层真正的命门。可有多少规范把湿附着力作为验收项？寥寥无几。这就是为什么，海边那个平台管道，涂层在实验室一测都是好的，下了海就完蛋。界面化学上的事儿，书本上都有，但一到工地，就用一把铲子、一张砂纸糊弄。你细品，是不是这个理？
归根结底，防腐涂层产业化最大的硬伤不是配方不够牛逼，而是整个产业链对“表面”和“界面”的系统性轻视。 从设计院开始，防腐规格书抄来抄去，对可溶性盐限量、表面能、露点管理这些真正要命的东西一笔带过。施工队就更不用说了，计时工，怎么快怎么来。监理？很多连粗糙度对比块都不会用。这就是现状。我们天天谈重防腐，却连基本界面工程都做不到位，这不是讽刺吗？那些花里胡哨的功能填料、纳米改性，在一个没有清理干净的表面上，全是空中楼阁。所以我常常跟年轻人讲，别整天在实验室鼓捣配方，去现场握几天喷枪、打几天砂，你才知道真正的防腐涂层应该怎么搞。这不是什么高深理论，是血泪换来的常识。
