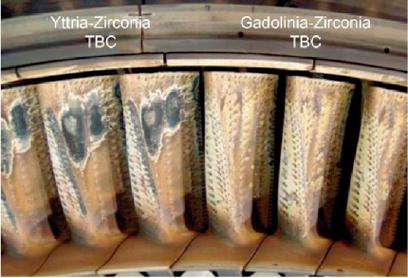

112小时。对，你没看错。某型燃机一级动叶，带热障涂层，上台架不到五天，叶盆位置就翘起指甲盖大一块皮。设计指标写的明明是2000小时。拆下来做理化，靠近涂层的基体温度才930℃，远没到设计的1050℃上限——可它就是掉了。搞了十五年涂层，这种打脸现场见得太多了。说白了，热障涂层这玩意儿，核心矛盾从来就不是耐温不够，而是界面扛不住。
隔热？降个50℃都得看运气

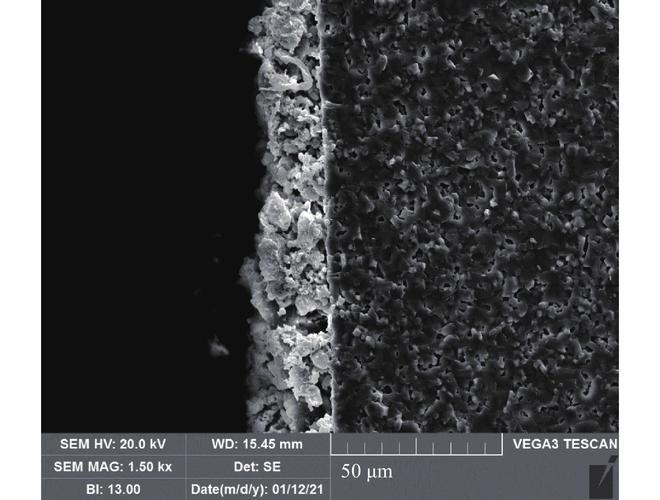

先泼盆冷水：书本上那些动辄降100℃-200℃的数据，实测打八折就算给你面子。实验室用0.5毫米厚的8YSZ，激光脉冲法测热导率，换算到实际叶片——受表面粗糙度、沉积角、服役后烧结，热阻直接腰斩。我们测过一批喷涂态叶片，在真实热流下，涂层表面到基体的温差平均只有127℃，但同一批里有根叶片才降到93℃。为什么？因为那根叶片喷涂时喷枪角度偏了15度，局部孔隙率飙到18%，而正常是12%。就这15度，命就短了。所以别信什么均匀隔热，微观上根本就是薛定谔的孔隙率。
断裂韧性是娘胎里带的短板
都知道YSZ的本征断裂韧性才1.5 MPa·m^1/2左右，比氧化铝还低。这就意味着，哪怕界面氧化层长到3微米厚，产生的拉应力就足够让涂层起泡。现实更残酷——我们试过把喷涂参数调了八遍，送粉量、电流、氩气流量…结果原位弯曲测试的裂纹扩展临界载荷，最高和最低能差40%。可现场操作呢？很多外协厂连粉末烘干温度都得过且过——含水量波动0.3%，裂了。你说这是工艺窗口窄？我看就是根本没吃透。剥离失效九成以上是界面裂纹沿热生长氧化物(TGO)扩展，可主流研究还在那儿死磕新型陶瓷层材料，真是捡芝麻丢西瓜。
有个细节特有意思：我们拆过一批服役1400小时的涂层，TGO层里出现大量Y-Al石榴石颗粒。这东西脆得跟玻璃渣似的，裂纹一穿一大串。可当初粉末设计时觉得钇偏高能稳定相变，结果过量钇全跑TGO里养出来这些杀手。所以说，配方书上那点理论，到了真实热循环下全是变数。
界面氧化——没人敢碰的隐痛
说实话，我干这行越久，越觉得热障涂层最大的坑在界面氧化生长动力学上。粘结层MCrAlY氧化生成α-Al2O3，那是保护性的，但长得太慢，所以得靠β-NiAl提供铝源。问题来了：β相消耗过程中会形成γ’-Ni3Al贫化带，局部铝浓度一跌，TGO就从氧化铝变成尖晶石，体积膨胀，内应力直接爆表。这个过程实验室用等温氧化去模拟，跟实际热循环差了十万八千里。我们做过对比，1100℃等温氧化100小时TGO厚度增长2.1微米，而同样时间热循环下却长了3.6微米——因为循环应力把氧化膜一次次撕开，漏出新鲜金属继续氧化。这个加速因子，目前所有寿命模型都没法准确预测。更讽刺的是，主流还是用氧化增重曲线去反推涂层寿命，可剥落那一刻，氧化增重往往还不到理论失效临界值的80%。这说明什么？说明临界值本身就是个片面的标尺。
还有件事更糟心：为了防止界面氧化，我们试过粘结层预氧化处理，想提前长一层致密氧化铝。结果实际工艺温度偏差±20℃，出来的氧化膜晶粒尺寸能差三倍，粗晶的氧扩散系数反而更大。这就是热障涂层的魔怔——你越想控制，它越失控。最终绕不开那个硬伤：涂层是个非均质、各向异性的多层系统，而我们还在用均质材料的热力学去解释它。这就像用牛顿力学去算量子隧穿，根本不在一个频道。
所以我的观点很尖刻：别再吹热障涂层能让叶片吃多高温度了。先老老实实把界面氧化这个传家病搞定，否则所有隔热神话，不过是那百来小时就剥落前的一阵烟花。
