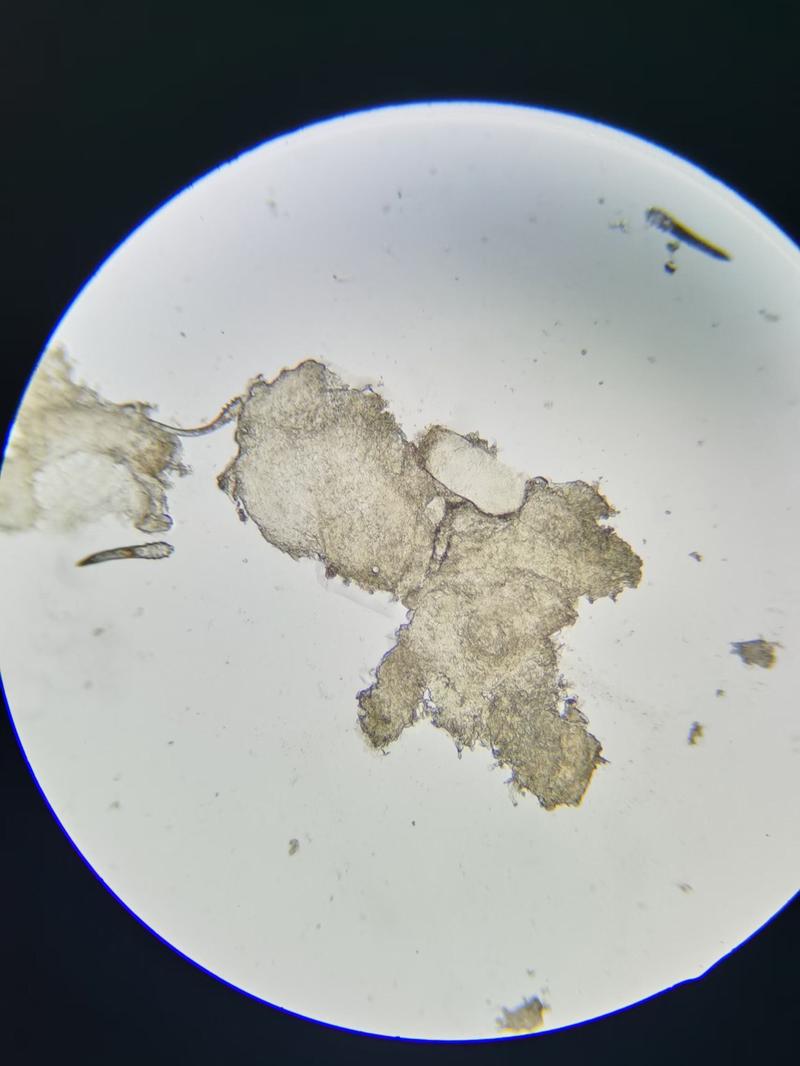

上周，南方一家导管厂又寄来样管，说是用了最新的亲水涂层配方，接触角能做到5度以下。我泡了24小时生理盐水，结果涂层跟鼻涕一样滑下来——没错，肉眼可见的脱落。电话里对方研发总监声音都变了：“不可能啊，我们测了初始润滑性，摩擦系数降了80%！” 我叹气，又是一个掉进“初始亲水陷阱”的。
说实话，接触角这指标，骗了太多人。越低越好？图样图森破。5度以下的超亲水表面，水下会形成一层“禁锢水膜”，脏东西一沾一个准，反而加速蛋白吸附，导管表面分分钟长出一层生物膜。我在2018年就吃过这个亏：给一款导尿管做涂层，初始摩擦系数0.03，惊艳全场。结果猪膀胱里插了三天，拔出来时表面糊了一层钙化物，摩擦系数飙到0.3，把黏膜刮得惨不忍睹。从此我定下铁律：接触角低于8度的亲水涂层，一律做7天模拟体液浸泡老化，扛不过去就直接判死刑。
亲水不持久，都是“结合层”在裸奔
亲水涂层要扒得住基材，光靠物理吸附是扯淡。现在主流的套路是底层 covalent bond，表层高亲水聚合物。但问题恰恰出在这个“底涂”上。很多厂子图省事，直接照搬卖树脂厂家的参考配方，UV固化几秒钟，觉得交联密度越高越好。实测发现——交联太密，表层亲水链段像钉死在地板上，根本没法自由摆动，亲水性大打折扣；交联太疏，遇水溶胀，涂层整个胀成海绵，结合力崩盘。真正管用的工艺窗口，窄得令人发指。我在产线跟了整整三个月，才摸出规律：异氰酸酯预聚物与PEG的比例，必须控制在1:2.3到1:2.7之间，而且环境湿度要稳定在45%±3%。有一次空调坏了，湿度飚到55%，当天涂覆的批次全部出现微裂纹，一搓成泥。那种绝望，成品率从95%直接掉到40%，经理脸都绿了。
烘干温度高5度，整批报废
亲水涂层的热固化，很多工艺文件写得含含糊糊，什么“60-80℃烘烤30分钟”。真这么干，等着死吧。不同基材热容不同，升降温曲线天差地别。聚氨酯导管和硅胶导管放同一个烘箱，外面气温表显示65℃，硅胶的芯部可能才刚过50℃，聚氨酯的已经80℃了。温度过高，亲水链段热氧降解，表面发黄只是表象，更致命的是分子链断裂，亲水性断崖式衰减。我现在的做法：每批来料先测基材的比热容，然后用热电偶埋在管腔里实测温度曲线，做到每个位置升温速率不超过2℃/分钟，最高点严格卡在68℃。就这么个小细节，成品率从七成提到九成。但很多中小厂，根本不屑搞这些，觉得“差不多就行”，结果就是产品一致性像过山车，临床投诉一堆，最后都不知道咋死的。
成本？性能？这道选择题根本不存在
老板总幻想一款涂层通吃所有器械，价格还要便宜。做梦呢。亲水涂层这行当，性能和成本是赤裸裸的互斥。想要长效抗污、还要超滑，就得用两性离子聚合物，原料一克上百块，涂覆过程还要惰性气体保护，三分钟涂层成本顶得上一个导管售价。想走量，只能选便宜点的PVP配方，但PVP的致命伤是水溶胀后机械强度稀烂，超过三次摩擦就起毛。我试过把纳米二氧化硅掺进涂层当骨架，硬是撑到十次摩擦系数仍低于0.05，但分散问题搞死我——超声分散一多小时，静置一会儿又沉降，最后上了行星式球磨机才搞定，可那加工费……生产部看到报价单直接摔桌子。所以，目前产业化的硬伤根本不是原理，而是生产一致性维持不了。实验室打样器皿级和吨级反应釜之间，隔着一条鸿沟。去年一个项目，小试涂层接触角4度，中试直接变15度，原因查了一个月，发现是反应釜壁的微量铁离子催化了副反应……这种坑，不掉进去几次，根本别想爬出来。
理论的空白：没人能解释“为什么失效总是从边缘开始”
做了这么多年亲水涂层，我越来越觉得，现有理论解释不了实际失效模式。书上说涂层失效是整体剥离或降解，可现实是，99%的失效起始于器械的尖锐边缘或微小缺陷处。哪怕涂层平均结合力测出来很漂亮，一遇弯折或流体剪切，边缘应力集中，几纳米宽的裂缝瞬间撕开，然后像拉链一样蔓延。但至今没有一套公认的模型，能预测这种边缘效应。我们只能一遍遍做弯折疲劳测试，靠经验积累安全裕度。这玩意儿，跟玄学似的。所以每当我看到新入行的小年轻张口闭口“接触角理论”“界面能计算”，就想起自己当年——天真。材料这行，最终靠的是穷举出来的工艺感觉，而不是论文里的公式。这才是亲水涂层产业化最深的痛。
