去年有个做储能柜的客户，项目黄了。原因？他们用了某大厂的相变材料（PCM），号称相变温度 50°C，潜热 200 J/g，结果第一批柜子跑下来，电芯温度愣是飙到 65°C 还没动静。拆开一看，PCM 还好端端是固态——这哪是保温材料，分明是块石头。后来测 DSC，发现过冷度奔着 20°C 去了。厂家给的曲线图？那是实验室里 0.1°C/min 升降温做出来的样子货，真到集装箱里，热历史乱七八糟，过冷度就露馅了。
相变材料的“理想”与“现实”
说白了 PCM 就靠熔化潜热吸热，凝固放热，听起来完美循环。但实际哪有那么听话。我做这行15年，拿到手的样品没一百也有八十，能稳定循环 500 次不出岔子的，一个巴掌数得过来。问题全出在细节里。无机水合盐便宜、潜热高，可相分离让你想哭——十次冷热循环下来，上层清液下层结晶，潜热掉一半都算客气。石蜡类有机 PCM 倒是稳定，可导热系数只有 0.2 W/m·K 左右，不加石墨你指望它快速吸热？做梦。加石墨吧，分散不均匀又是新坑。
过冷度：那个永远绕不开的坑
过冷这玩意儿，书本上叫成核势垒。现实里就是：温度降到相变点以下了，它还不结晶。你能怎么办？加成核剂。但成核剂和 PCM 的匹配简直玄学。有次客户非要用三水醋酸钠，过冷能到 40°C，我们试了十几种成核剂，最后发现九水偏硅酸钠有效，可加了之后潜红掉了 15%。客户不干，要性能又降本，哪有这好事？还有一个坑是成核剂老化，高温下反复熔融，成核剂晶型变了、团聚了，过冷度慢慢又回来。实测发现：老化后的样品，过冷度能恢复到初始的 70%—跟温水煮青蛙似的，等发现已经晚了。
封装：一漏毁所有
PCM 熔化了得兜住，封装泄漏是行业顽疾。微胶囊化听着高级，但成本翻倍，而且壳材和 PCM 相容性、热稳定性都是问题。我们试过用密胺树脂包覆石蜡，循环 200 次，10% 的胶囊破了，潜热损失 18%。另一种方案是多孔基体吸附，比如膨胀石墨压块。可压制密度稍低就渗漏，密度高了潜热体积密度又上不去。有次给服务器散热做块复合 PCM 板，贴在 CPU 背面，运行一个月，主板背面一层油——石蜡慢慢渗出来了，差点短路。老板骂人，我说这是“长期可靠性验证还不充分”，心里其实知道：PCM 封装就没真正过关的。
导热强化：石墨烯、泡沫金属，还是纳米颗粒？

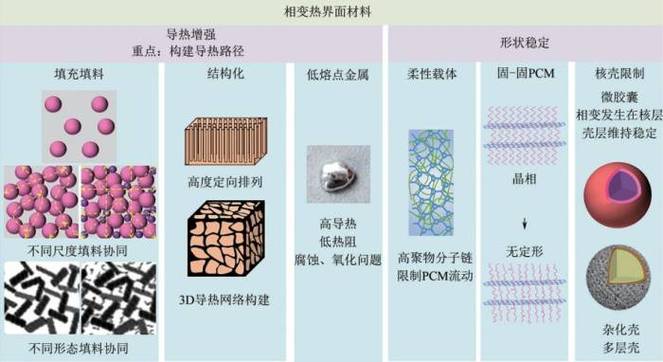

导热是另一个坎。纯 PCM 导热系数低得可怜，强化方案一大堆，花里胡哨。加石墨烯？二维材料接触热阻大，添加量超过 3 wt% 就团聚，反而降低潜热。泡沫金属骨架看着漂亮，但金属和 PCM 界面有空隙，CT 扫描发现界面脱粘处热阻占主导。纳米颗粒分散，超声处理一小时，静置一天又沉底。我们最终用的是膨胀石墨片，便宜的工艺是直接干混，导热能到 3 W/m·K，但会牺牲 10% 潜热。没办法，工程就是折中。
成本账：算不清的循环寿命
卖 PCM 的人都吹寿命十年二十年，可循环测试谁做过一万次？多数只测了一两千次，还在理想条件。实际工况里，温度冲击、杂质侵入、氧老化，寿命打骨折。有次从户外基站拆回一组 PCM 模块，循环大概1500次，实测潜热只剩初始的 62%。按这速度，承诺 5000 次的根本撑不到。更糟的是失效模式不是渐变，而是突然断崖式下跌——相分离或封装大规模破损那一刻，性能就没了。所以算成本？别信初始值，得按 60% 残值算全生命周期，很多方案立马不经济。能源行业算度电成本，PCM 算度热成本，实测发现，多数无机 PCM 全生命成本比风冷还高。讽刺吧？
硬伤与盲区
说到底，PCM 的根本问题不是材料性能，而是系统集成方法论的缺失。目前选材全靠试错，缺乏跨尺度的设计准则。从第一性原理计算到配方优化的通路没打通。工程应用里，热控系统设计时只把 PCM 当黑盒子，没人真正考虑过它和热源的动态耦合、过冷行为的时间依赖性、以及多场耦合下的老化加速效应。这些理论盲区不解决，产业就只能赌寿命、拼人品。所以你现在见到的成功案例，大多是小批量的、短周期的；大规模长时储能里，PCM 还远没准备好。这就是现实，不性感，但真实。
