2026-09-10 08:33:38 分类：材料工艺
去年给一家重卡变速箱厂做失效分析，三十套渗氮处理的主动轮，跑了不到12万公里就批量断齿。所有人都把锅甩给钢厂，说钢材杂质超标，剖开检测之后，心部硬度合格，晶粒等级合格，连非金属夹杂物都在标准范围内。问题出在0.32mm深的位置，藏着一层连续的脉状氮化物——就是这个东西，把好好的齿轮脆断了。
渗氮层不是越厚越好
现在不管是主机厂还是配件厂，张嘴就要渗氮层厚度0.5mm起步，说耐磨要求高，必须厚。我干了十五年，实测过不下百种材料，全是反着来的。42CrMo做气体渗氮，保温72小时，层厚能到0.6mm以上，但是硬度梯度陡得吓人，最表层硬度能到HV900，过了0.2mm直接掉到HV500，晶界上全是连成片的氮化物，脆得一敲就掉渣。
说白了，渗氮的耐磨性能，靠的就是最表层那0.1mm以内的弥散氮化物，再往深，全是多余的脆性组织，只会帮倒忙。前年有个做注塑机螺杆的老板找我，他之前找加工厂做0.8mm渗氮，螺杆用三个月，螺棱就整块整块崩掉，换了三家厂都一样。我让他把厚度要求降到0.2-0.25mm，控制最表层硬度在HV750-800之间，改完之后，螺杆寿命直接翻了一倍半，再也没出过崩裂的问题。

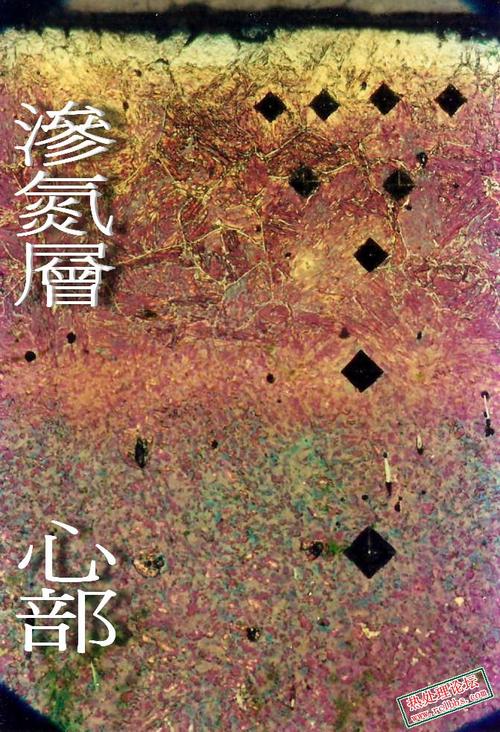

42CrMo渗氮层脉状氮化物金相图
没有哪种渗氮工艺能通吃所有场景
现在行业里吹离子渗氮都快吹上天了，说什么变形小、组织好，碾压气体渗氮。不过话说回来，离子渗氮那毛病，真用过的都懂。上个月我帮一个风电机械厂调试，直径1.2米的大型齿圈，离子渗氮炉一次只能装2件，装炉的时候一个徒弟没注意，齿圈碰了一下阴极杆，直接打弧，齿面上烧出一个两毫米深的坑，整根齿圈直接废了，几万块钱打了水漂。而且离子渗氮的工装贵得离谱，一套定制工装抵得上气体渗氮三个月的气钱，小厂根本玩不起。
反过来，气体渗氮只要控制好氨分解率，大尺寸零件的变形量也能控制在0.05mm以内，一次装个七八件，成本只有离子渗氮的三分之一，稳定性一点不差。还有早就被说淘汰的盐浴渗氮，做小批量高速钢刀具，15分钟就能出合格渗层，硬度均匀得很，比离子渗氮快十倍，成本还低，这不比什么新工艺香？
大型齿圈渗氮处理装炉现场图
说实话，选工艺哪有什么高低贵贱，只看你是什么零件，有多少预算。别信那些卖设备的瞎忽悠，什么新工艺淘汰旧工艺，都是卖货的话术。
渗氮产业化绕不开的硬伤
渗氮产业化绕不开的硬伤
说了这么多，最后说点掏心窝子的。渗氮发明快一百年了，现在产业化里还有两个根本绕不开的死结，没人敢说自己解决了。
第一个就是同炉层厚偏差，哪怕你买的是几千万的进口真空离子渗氮炉，放在炉口和炉中心的零件，层厚差能到0.1mm以上。你说用多点测温控氮势？没用，炉内的氨分解气流根本不可能完全均匀，氮原子的扩散速度差个10%，层厚就差出去了。现在批量生产全靠抽检，抽中合格的就出厂，抽不到的，就像我开头说的那批齿轮，流到市场上就是批量失效，根本防不住。
第二个就是脆性控制，要得到合格的弥散氮化物，就得严格控制升温速度和氮势，每炉多花三四个小时，产量直接降三分之一，老板就赚不到钱。现在国内批量生产，能把脉状氮化物稳定控制在1级的，不超过两成，大部分都是2级3级，隐性的脆性风险一直都在，只是没到受力极限的时候看不出来。
很多人说现在渗氮技术已经很成熟了，全是扯。所有的进步都在设备自动化上，核心的氮势均匀控制、氮化物形貌调控，根本没有低成本的产业化方案，实验室里的数据好看得不得了，一到批量生产，该出问题还是出问题。我干了十五年，踩过的坑比吃过的饭都多，最深的体会就是——渗氮从来不是什么神级表面处理，你越想当然，踩的坑越大。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：渗氮：被神化的表面处理，藏着你看不见的坑
文章链接：https://m.yqhljx.com/list_11/2612.html
