2026-09-10 09:28:42 分类：材料工艺
去年某长三角改性厂给主机厂供保险杠PP料，所有实验室检测都过了，低温冲击达标，韧性伸长率全符合要求，结果量产第一批货，主机厂落锤测试10根碎了8根。老板连夜开车找我，进门烟都点反了。
所有人都在抠配方，没人当加料顺序回事
说白了共混改性不就是把几种料掺一块挤出拉条切粒？谁都觉得配方对了就万事大吉。说实话我见过太多工程师对着物性表算增韧剂加多少，玻纤加多少，相容剂加多少，算到小数点后两位，转头加料一加就错。那次保险杠的问题，出在哪？他们为了省玻纤剪切降解，把玻纤从侧喂料加没错，但是把增韧剂POE也跟玻纤一块走侧喂料了。PP主料从主喂料口进去，已经塑化了，POE才进来，根本没分散开。实测拉出来的料，大的POE团聚颗粒能到8目筛都过不去，应力集中点全在这，低温不碎才怪。把POE改回主喂料，和PP提前混，玻纤走侧喂，低温冲击强度直接涨了35%，一次就过了。

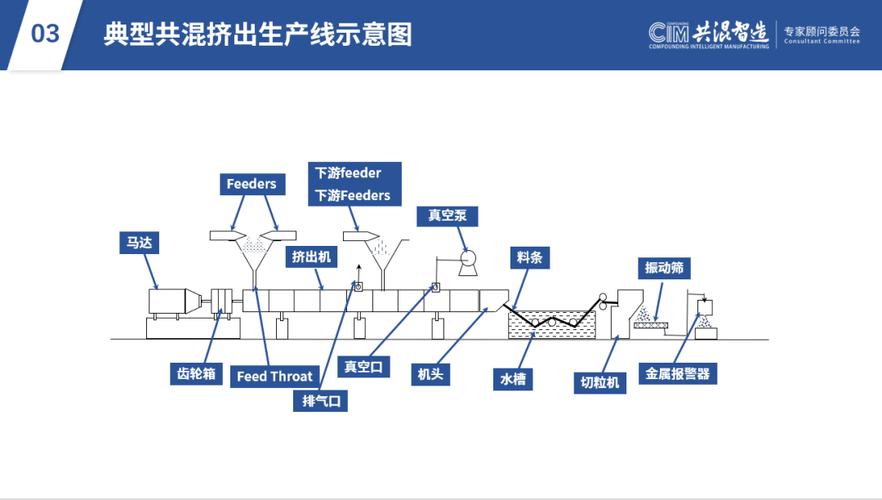

双螺杆挤出机共混改性加料顺序示意图
你说这难吗？一点不难。就是没人当回事。很多厂工艺卡上都不写加料顺序，只写配方配比，可不就翻车吗。
界面相容性从来不是玄学，是摆上台面的偷工减料
说起共混，所有人都会说界面，相容剂，说起来头头是道，真做的时候，十家里有八家在相容剂上抠成本。说白了，你拿接枝率0.6%的MAH-POE当接枝率1.2%的卖，一吨差小一千块，你用不用？很多客户算成本，差个五百块一吨都要换供应商，哪里会专门测接枝率？我上次拆过某大牌相容剂的样，滴定测下来接枝率只有标的一半，怪不得性能死活上不去。要我怎么说，共混改性能不能成，核心就是两种不融的料能不能粘到一块去。接枝率不够，官能团太少，PP和POE就是两张皮，掰开来一看，坑坑洼洼全是分离的相。

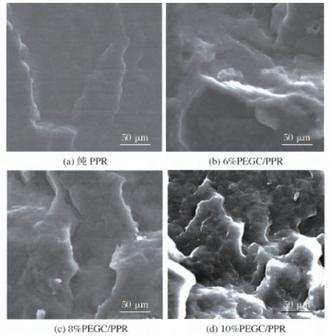

共混改性聚丙烯冲击断面SEM扫描电镜图
我之前给一家做改性尼龙的做顾问，他们加30%玻纤，强度就是比同行低10MPa，找了半年原因，最后才发现相容剂换成了便宜的低接枝款，一吨省了600，强度掉了15MPa，卖价一吨少了一千二，亏的比赚的多。好笑吧？真的，行业里这种糊涂账太多了。不过话说回来，就算你相容剂用对了，又怎么样？还是有坑。你实验室做出来的样，分散都好，一放大生产，剪切不对，停留时间不对，立马变样。
产业化绕不开的死结，从来没人敢明说
产业化绕不开的死结，从来没人敢明说
共混改性这行，门槛说低真低，买台双螺杆挤出机就能开工，说高真高，干十五年我都不敢说我调所有料都一次成。核心的硬伤，从来没什么成熟理论能解决。你看那些期刊上的文章，哪个不是说我这个配方性能提升多少多少，你拿过来量产试试？全不对。为什么？实验室用的密炼机一次做100克，剪切速率、物料停留时间，和量产一次做一吨的双螺杆，差了不止一个量级。举个例子，PC/ABS共混，PC容易降解，实验室密炼混3分钟，量产走挤出，从喂料到出机头要8分钟，热历史差一倍，PC降解程度能差出20%，流动性冲击强度全变了。现在所有的共混改性工艺，全靠试，配方试，加料顺序试，温度转速试，放大一次调一次，没有哪本教科书能给你一个准确的公式，算出量产的参数。说白了，就是理论落后于产业化这么多年，这个最基础的问题，到现在都没解决。很多新人进来，以为背几个配方就能干，翻两三次车，亏个几百万，才知道水有多深。那些说共混改性就是低技术含量拼成本的，都是没栽过跟头的。我见过太多身价千万的老板，栽在一个不起眼的汽配改性配方上，把流动资金都耗没了。就这么回事。别不信。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：共混改性：90%工艺翻车都栽在你忽略的细节里
文章链接：https://m.yqhljx.com/list_11/2614.html
