2026-09-10 10:48:46 分类：材料工艺
去年浙江那家做食品级冷链箱的客户，找过来的时候老板脸都是绿的。三十个四十尺柜已经装船待发，抽检切开一看，泡孔大小差出三倍，保温系数达不到客户要求，整批要退，直接亏小两百万。
问题出在哪？说出来你不信，就是换了一包成核剂。就这点破事。
发泡成型，从来不是吹泡泡那么简单
说白了就是把气体包进聚合物基体里，吹出一堆均匀的小孔，要重量轻还要强度够，还要性能均匀。
教科书给你讲半天成核机理生长机理，全对，就是没用。
你去车间摸三个月就知道，哪有什么理想的均匀成核？0.1Bar的釜内压力差，1℃的模温差，出来的泡孔平均直径就能差一倍。
我刚入行那会跟着师傅改家电缓冲衬垫的发泡工艺，调了三个礼拜，每天熬到后半夜，拆了上百块样块，那会真觉得这行根本没规律，不想干了。

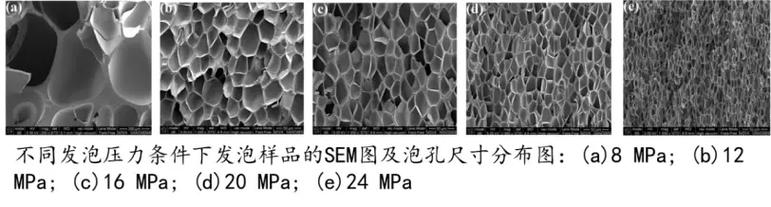

发泡成型失效产品泡孔显微镜实拍图
那时候师傅跟我说，发泡就是跟气体玩捉迷藏，你越想抓它，它越乱跑。现在干了十五年，我信了。
被所有人忽略的核心变量
90%的工艺师，一上来就调发泡剂比例，调压力温度，把这些参数当命根子。
实测发现，最容易出问题的，根本不是这些。是成核剂的分散粒度。
就说开头那个冷链箱的案子，最后查了整整一周，才发现供应商给的成核剂，换了研磨工艺，原来D50是1.2μm，这批变成了2.7μm，就差了1.5μm，成核点直接少了一半，大泡全出来了。
很多工厂图省钱，觉得成核剂只要类型对就行，哪家便宜拿哪家，省个万八千的原料钱，最后亏几百万，这种案子我见得太多了。

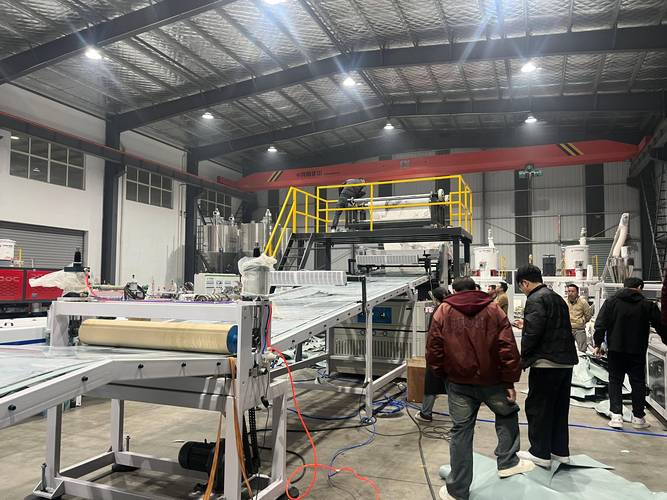

连续式发泡成型生产线车间现场图
不过话说回来，就算成核剂对了，你分散不好也白搭。双螺杆挤出混炼，喂料速度差5kg/h，分散度就能差出两个等级，出来的料，泡孔就是不均。
现在很多人吹超临界发泡，说什么做出来的泡孔又细又匀，你去问问做运动鞋中底的代工厂，同一卷片材，切出来的中底，密度差能到0.03g/cm³，缓震性能差15%，大牌都得挑货，把差的挑出来打折扣卖，这都是公开的秘密了对吧。
产业化绕不开的死结，至今没人能破
产业化绕不开的死结，至今没人能破
说点得罪人的话，现在所有文献里讲的发泡成型理论，全是拿实验室几十克几百克的小样品做出来的，放到万吨级连续生产线上，根本不适用。
你实验室小反应釜，温度差不到0.5℃，流场从头到尾一致，当然能做出来均匀度±5%以内的料。
放大到一百吨的连续线，机头从中心到边缘，温度差能到5℃，熔体流速差一倍，你怎么控泡孔？
现在做到顶的量产线，发泡均匀度也就控制在±20%以内，这还是行业头部工厂的水平，小厂能到±30%就不错了。
还有更坑的，在线检测。现在都说要智能化，要实时调参数，但是你连泡孔大小都没法在线精准测，切开看才准，但是切开就废了，等你测出问题，几百公斤料已经出去了，拦都拦不住。
很多设备厂商吹什么在线超声检测，测出来的密度跟实际切开测的，差能到30%，根本不准。
说白了，发泡成型到现在，还是个半手艺半技术的活，再贵的设备，也得有个干了三五年的工艺师蹲在那调，机器自己根本玩不转。
什么全自动化无人生产发泡，都是吹给投资人看的，真开起来，不出三天就得堆一堆不合格品。
别扯什么花里胡哨的新概念，现在最基础的均匀成核放大问题，都没解决，这就是绕不开的硬伤，入行越深，越觉得这话没错。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：发泡成型：量产路上你躲不开的隐形坑
文章链接：https://m.yqhljx.com/list_11/2617.html
