去年山东某电厂送来的引风机叶轮，冷喷涂修复完才三个月，两块涂层整块掉下来，打了我们团队所有人的脸。当时甲方拿着检测报告拍桌子，说你们说的300MPa结合力，怎么手一敲就掉？
别被“常温无变形”骗了，结合力才是藏在水下的暗礁
现在外面吹冷喷涂，全盯着“常温加工，没有热变形”这一点，把它吹得比焊接还好。没人提结合力的坑。
说白了，现在论文里、厂商宣传里的结合力数据，全是100×100mm的平板试片，在恒温恒速的最优参数下喷出来的，你实际换个工业工件试试。大工件回转直径超过3米，喷枪走速差能到100mm/s，粉末加热温度波动能差50度，结合力直接砍半还多。那次掉的叶轮，我们回去测断面，实际结合力才58MPa，差出去快五倍。
更坑的是喷砂预处理。很多人为了提高效率，把喷砂压力调到0.8MPa以上，砂粒打进基材表层，留下的不是用来提高结合力的压应力，是拉应力。喷完涂层看着平整，其实基材和涂层的结合面早就布满微裂纹，载荷一变直接裂开。
实测发现，哪怕参数全部调对，曲面工件的结合力也要比平板试片低40%到60%。这个数据，哪家厂商宣传里提过？没有。全拿实验室最好的数据给你看，坑死人。
粉末成本卡死了绝大多数民用项目的脖子

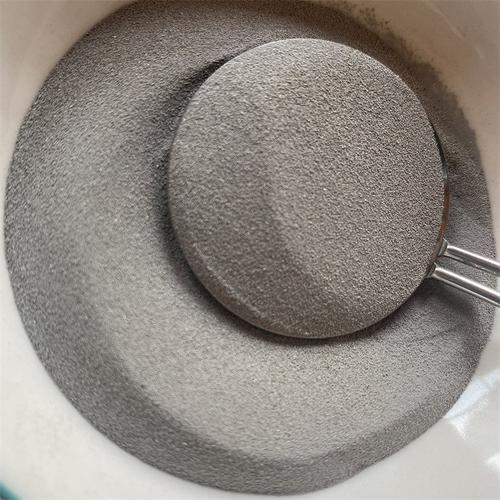

冷喷涂能成，核心靠球形雾化粉，对吧？球形粉流动性好，送粉不堵，速度能提上去。那球形粉多少钱？
拿常用的316L不锈钢粉来说，普通破碎粉做热喷涂才18块钱一公斤，冷喷涂专用球形粉要85块一公斤，差快五倍。钛粉更夸张，球形钛粉最低260块一公斤，是普通钛粉的四倍还多。
你修一个采煤机截齿，冷喷涂做耐磨层要0.3公斤粉，光粉钱就小一百，传统堆焊全套下来才二十块，你说客户选哪个？
有人说可以用回收粉啊，不少论文都这么写。说实话，回收粉用两次，球形颗粒就被撞碎了，流动性直接掉一半，送粉器每十分钟堵一次，喷十分钟通五分钟，效率直接砍70%，生产线能这么玩？
不过话说回来，航空航天、军工这些领域不差钱，冷喷涂确实能解决很多焊接解决不了的问题，比如发动机叶片修复，变形控制真的牛。但是放到民用，放到大规模的工业修复和表面处理，成本这关就是过不去，没什么好洗的。
产业化绕不开的硬坑，没人愿意公开说破
头一个，就是厚度超过3mm，残余内应力直接炸。我去年做过一个5mm厚的铝涂层，喷完尺寸检测合格，放恒温库24小时，自己从基材上翘起来了，你敢信？测了下应力，残余压应力超过210MPa，相当于把一个绷紧的弹簧粘在工件上，稍微给点外力直接崩开。现在很多人吹冷喷涂能做增材制造，能做大型零件，这个应力问题不解决，全是瞎扯。
再一个，就是孔隙率的猫腻。你说我孔隙率做到1%以下，那是测局部小试片的结果。喷大面，喷枪搭接的地方，总有10%左右的疏松孔隙区，腐蚀介质顺着这些孔隙钻进去，没两年基材先烂透了，涂层还完好光亮，有啥用？去年有个做水工闸门防腐的项目，用冷喷涂层，两年就锈穿了，就是这个原因。
还有一个，就是全行业没有统一的检测标准。现在各家说各家的参数，结合力检测方法都不一样，有的用拉拔，有的用弯曲，有的用剪切，出来的数据差出去好几倍。出了质量问题，粉末厂商怪设备不对，做加工的怪粉末不好，客户夹在中间，根本分不清谁对谁错。
冷喷涂本来是个好技术，解决了很多特种场景的痛点。但是现在全行业都在吹，把它吹成无所不能的黑科技，骗补贴，赚快钱，把这些硬伤藏着掖着，最后做坏了项目，反而把一个好技术的名声搞臭了。就这样。
