失败的样品，血淋淋的教训
开门见山，我砸过钱。2018年，公司上头迷上“绿色能源”，非让我带团队搞染料敏化。结果？三年，两百多万，最后堆在仓库里吃灰。我不是来给你讲科普的，那些光阳极、电解质循环你随便搜。我要说的是——为什么这玩意儿，实验室吹上天，落地就摔死。
去年翻出一块老组件，效率标称8%。实测？2.3%！还是在正午太阳底下。不是仪器问题。拆开一看，染料脱落得跟掉漆似的，电解质液早干成褐色泥巴。这电池，本质就是个化学池子，指望它稳定二十年？做梦。
效率——数字游戏里的猫腻
搞光伏的都知道，效率是命根。染料敏化电池，实验室小面积做到13%、14%，漂亮吧？我跟你说，那是在AM1.5标准光谱下，0.1平方厘米。放大到巴掌大，立马掉到5-6%。做成组件？3%都算优秀。更恶心的是，实测往往只有标称的60%不到。为什么？因为那帮人测效率时，用的是新鲜电池，光照一分钟。我们做户外的，一天下来光照变化剧烈，染料跟喝醉了似的，电流忽高忽低。
有一回，我们拿日本某知名实验室的样品对比，他们标8.4%，我们实测5.1%。发邮件质问，对方轻描淡写：“你们测试条件不标准。” 呵呵。后来我们按“标准”调了光谱，还是6.3%。这事儿怎么说？说白了，染料敏化电池的效率对光谱太敏感，你家用灯跟太阳光能一样吗？阴天更惨，直接腰斩。
稳定性的噩梦：漏液、挥发、光分解
搞化工的都知道，液体电解质就是个定时炸弹。染料敏化经典结构，用乙腈做溶剂。这玩意儿沸点81度，夏天户外晒一会儿，内部压力能把封装顶开。我们做过加速老化实验：60度下连续光照500小时，效率衰减40%！拆开看，封边全是气泡，电解液渗出来腐蚀了导电玻璃。这还是我们用了杜邦的聚异丁烯密封圈。
后来有人搞固态电解质、无机空穴传输层。听着美好，但界面电荷复合严重到令人发指。我试过掺Spiro-OMeTAD，填充因子直接掉到0.5。更要命的是，染料本身也在降解。钌络合物N719号称稳定，实际上在紫外光下配体脱落只需几百小时。我们做过一个极限测试，在青藏高原强紫外下，一个月效率归零。想想看，谁家屋顶只有可见光？
封装——一戳就破的软肋
你以为封装就是压两块玻璃？天真。染料敏化的封装，可靠性要求比硅基高十倍。不说别的，电解液注入口。真空灌注工艺，我们良率做到85%就卡住了。总有气泡残留在薄膜电极里，过几天就扩大成黑斑。后来换激光打孔，孔太小注液慢，太大又难封。用的紫外固化胶水，对乙腈耐受性极差，泡久了发粘脱落。我们试过三十多种胶，只有乐泰的一款勉强能用，但价格贵得离谱，一支像牙膏那么大的，两千八。
还有边缘密封宽度。理论计算要10毫米以上才能阻水汽。可电池有效面积就那么点，密封边占掉15%的面积，你说划不划算？我们做过湿热试验，85度、85%湿度，72小时效率掉20%。对比晶硅组件，几千小时都没事。这种差距，不是小品改能弥补的。
成本——算不清的糊涂账
染料敏化鼓吹者最爱说：“成本低！印刷卷对卷！” 扯淡。我给你算笔实在账：
- FTO导电玻璃：占成本大头，每平米120块。这还是国产低透光率的。高透的，200往上。
- 钌染料：一克N719，我们采购价8000块。配成溶液涂布，利用率不到50%。折算下来，每瓦成本吓死人。
- 电解质：高纯乙腈+碘化锂+添加剂，每升成本800。而且全有毒，废液处理一吨3000。环保查得严，你试试？
- 封装：必须双玻，不然水汽进去直接完蛋。双玻组件本身不贵，但加上丁基胶、干燥剂，工序复杂。
我们当时预估量产成本每瓦2.8元。同期晶硅组件多少钱？1.7元！效率还高3倍。你说，谁脑抽了买这玩意儿？除非是极客自己玩玩，商业上根本跑不通。
理论盲区：到底谁在导电？

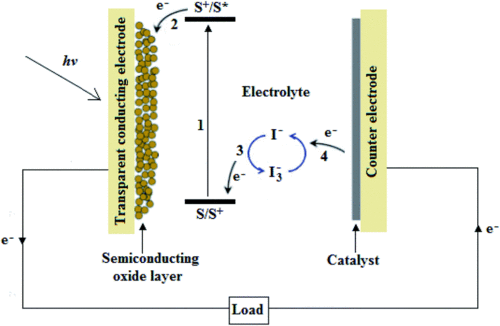

更深的坑在机理。染料分子吸光，电子注入二氧化钛，这套理论画了三十年。但实际工作中，界面态密度高得离谱。电子在纳米颗粒里乱窜，复合损失比理论模型大一个数量级。我们试过用ALD包覆氧化铝薄层，钝化效果有，但透光率又下降。这种矛盾根本调不和谐。
还有离子液体。号称不挥发，但粘度高，离子迁移慢。做成器件，内阻大得离谱，填充因子50%都不到。这几年学界狂发高被引论文，什么一步法、双染料协同、量子点共轭……有几个能放大到1平米？我敢说，90%的论文结果不可重复。你自己去试，就知道多坑。
我办公室抽屉里还有一摞材料供应商名片，全倒闭了。活下来的，都转行搞钙钛矿了。连原先热炒的“染料敏化窗玻璃发电”项目，你去查，哪个楼真装了？
说这么多，不是全盘否定。科研上它有价值，教学生光电化学挺好。但谁要投产业化，我劝他先把我那些废品买走。真的，仓库要腾地方了。
就这样。一个吃过亏的老工艺狗。
