去年给华东某光伏客户做钙钛矿组件可靠性验证，批量出货的120块小试组件，三个月户外暴晒后，超过七成效率掉了快27%。拆开封装检查，水氧渗透率完全符合设计要求，漏电流也没超出阈值。问题出在传输层光电材料本身——原本均匀的晶粒，裂成了碎块，晶界跑了快10纳米。很多人张嘴就说光电材料的问题是封装，这就是最大的误区。
实验室数据和量产数据的鸿沟
说实话，现在顶刊上发的光电材料效率，十个有九个是拿1cm²不到的小样品测出来的。你知道做这种小样品的环境是什么样吗？氩气手套箱里，湿度控在<1ppm，温度稳在25℃零波动，旋涂成膜慢得像绣花，做完马上测，出来个26%的效率就全网吹。说白了就是，这套环境产线根本给不了。量产线上做G12尺寸的硅钙叠层，一片面积快2.5㎡，涂布速度要拉到15m每分钟才能摊平成本，你猜成膜均匀性会掉多少？实测发现，涂布速度每提1m每分钟，均匀性就差0.8个百分点，15m的速度比实验室旋涂快了几百倍，均匀性掉十几个点太正常。

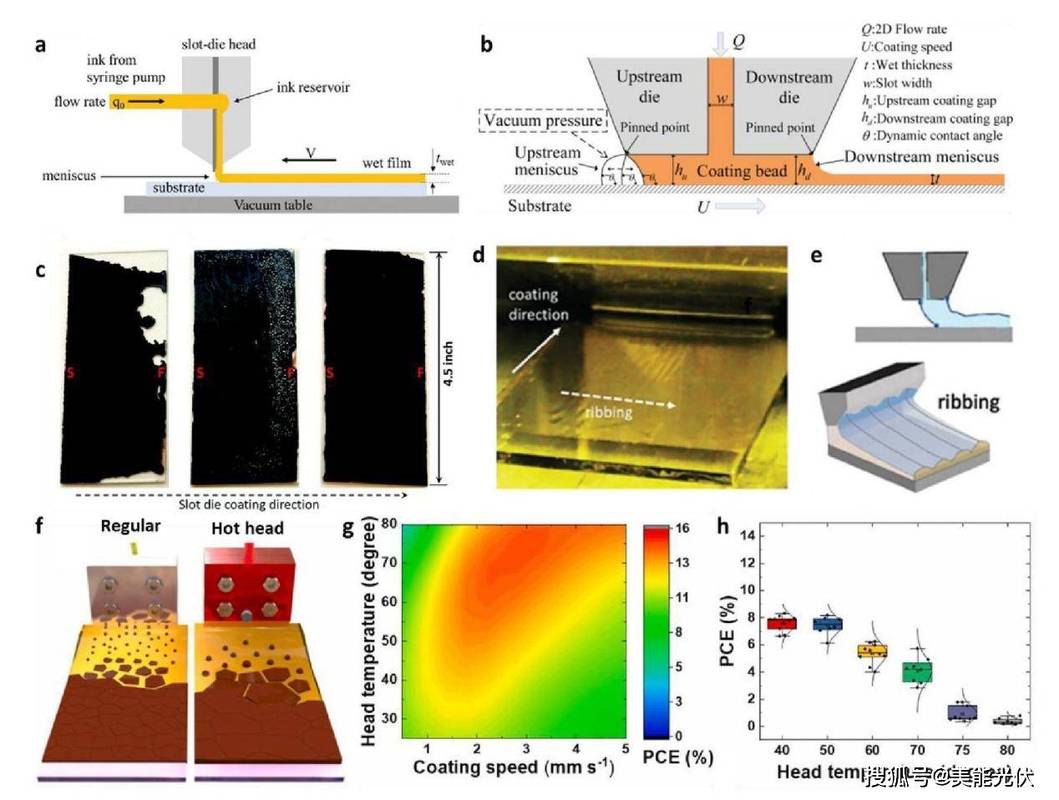

钙钛矿光电材料量产线涂布成膜缺陷实拍图
这还只是成膜，你算上产线里的灰尘，环境里的水汽，哪怕千级净化车间，还是有漏网之鱼，落到膜上就是一个失效点。一片2.5㎡的膜，只要有三个这样的点，整片直接报废。良率能做到70%都能开庆功会，实验室哪里会跟你说这些？
五个九纯度也救不了的晶界问题
上游前驱体厂商现在卷纯度，张嘴就是5N（99.999%）纯度，价格比4N（99.99%）翻三倍。我去年带团队做了六个月对比测试，同配方同工艺，做了两百片样品，一半用4N一半用5N，户外老化一千小时后测衰减，结果差了不到1.2%。什么概念？还不如我把封装胶膜的水氧阻隔性提0.1个单位降的衰减多。说白了，大家都找错了方向。光电材料通电发热之后，晶界本身就会慢慢迁移，我原位测过，常见的有机空穴传输材料，85℃加1V偏压，一千小时后晶界平均位移超过12纳米。12纳米是什么概念？刚好是载流子平均自由程的两倍，直接把载流子传输通道给你掐断，效率不掉才怪。

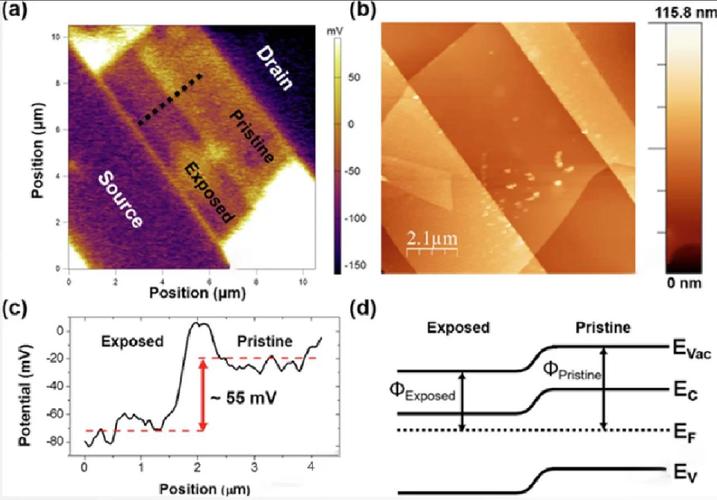

光电材料晶界迁移原位AFM观测图
这个问题，你就算把纯度提到6N，晶界该跑还是跑。我前两年跟一个青千教授掰扯这个，他说我工艺不对，说纯度够了晶界就稳。我把放了三个月的产线样品摔他桌上，你自己测电镜去，哦，他再也没跟我提过纯度的事。不过话说回来，现在显示领域的OLED用的小分子光电材料为啥没问题？因为尺寸小，工作温度常年在30℃上下，又没有户外紫外线天天晒，晶界十年都跑不了1纳米，当然没问题。换到光伏，换到大面积户外用的场景，这就是绕不开的坎。
成本死结没人敢明说
成本死结没人敢明说
现在创业公司拿融资，张嘴就说光电材料未来成本能降到硅片的三分之一，你真算过账吗？现在性能最好的空穴传输材料Spiro-OMeTAD，我去年问国产供应商的报价，260万人民币一吨。做一兆瓦的钙钛矿组件，要消耗差不多12公斤，光这一种材料就要三百多万，还不算前驱体、电极材料，成本比同功率晶硅组件高了快五倍，这叫成本低？有人说我用无机材料替代，比如氧化镍，铜碘化合物，对，成本能降到原来的十分之一，但是效率掉三个点，寿命掉一半，发的电还不够换组件的钱，谁装？说白了就是，性能达标的贵到用不起，用得起的性能差到卖不出去，这就是当下的死循环。
没人敢说，现在光电材料的产业化，卡脖子根本不是什么设备、不是封装，是材料本身的理论盲区——到现在都没有一个靠谱的模型，能预测长期户外应力下晶界迁移的速率，所有的寿命数据都是加速老化推出来的，加速条件和实际户外差了十万八千里，推出来的25年寿命，你敢信？我干了十五年工艺，见多了拿实验室数据吹产业化的，热热闹闹拿了几十亿，最后什么都没剩。这个坎绕不过去，说什么都是虚的。
