那次热试车，差点把我整抑郁了
开裂。又是开裂！干了十五年，看见这两个字头就大。两年前某个深夜，电话狂响——热试车炸了。透波罩体碎成渣。
石英纤维/氰酸酯体系，1600°C瞬时耐温，驻点烧蚀层完好，但基体与纤维之间的界面全崩了。三个月归零，所有工艺参数查了个底朝天，最后聚焦在一根纤维上。一根？对，就一根纤维的早期微裂纹，热震下应力集中，像多米诺骨牌一样撕开整个结构。说实话，当时心里拔凉——这不是偶然，这是机理上就埋着的雷。
石英纤维，纯度高，介电常数低，高温下几乎没相变，理论数据漂亮得让人心动。可实际一上手，脆。太他妈脆了！单丝强度能到6000MPa，但一编成织物，弯折半径稍微小点，纤维表面“咔”地就起白点。供应商说那是“应力发白”，不影响使用。不影响？你信？我上架式浸胶槽，车速15米/分钟，张力控制到0.3牛，照样一束束断。断了的纤维混进预浸料，固化后就是天生的分层源。
界面结合：一个被刻意回避的“幽灵”
说白了，石英纤维表面的硅氧键是饱和的，活性低得令人发指。偶联剂？试过二十几种。KH-550、KH-560混着上，XPS打出来，表面接枝率只有环氧玻纤的1/3不到。实测界面剪切强度，动态加载下连15MPa都稳不住，干态还好，湿态直接腰斩。这玩意儿是要上天的东西，高低温一交替，水分子钻进界面，水解老化，半年后强度衰减30%跟玩似的。

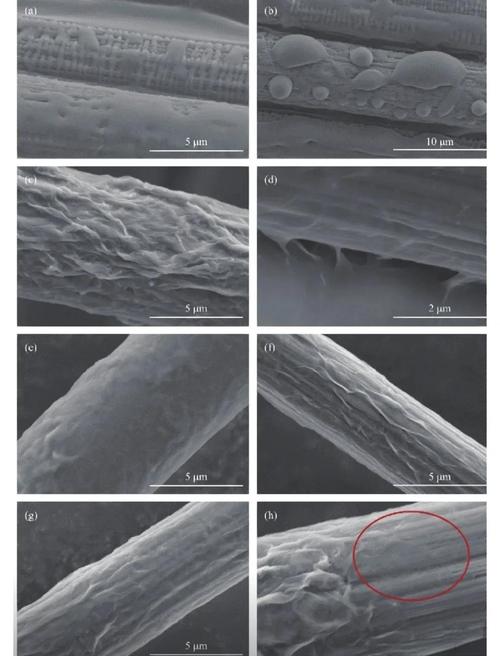

有一次，我拿三批不同浸润剂的纤维做同一块层板。超声波C扫，像花猫脸，局部孔隙率超出5%。切开一看，层间堆着微米级的裂纹网——不是外加载荷搞的，纯粹是树脂固化收缩时，石英纤维太刚，界面脱粘了。这就很尴尬：纤维耐温2600°C, 复合材料却因胶层失效提前报废。你说这算谁的锅？
理论圈总爱提“弱界面有利耗能”，可工程上谁受得了这种不可控的弱？我们要的是重复性。批产工艺窗口窄得像走钢丝，湿度超过45%就起泡，室温波动两度固化度就差一截。这些细节，论文里可不会写。
成本黑洞与工程现实的撕扯
贵，是真的贵。高纯石英棒材一吨大几十万，拉丝损耗率30%往上，三轴编织时断纱、起毛，合格率不到七成。这还只是原材料。成型呢？热压罐一开，电费打底两万，固化周期动辄二十小时。好不容易做出来了，力学测试离散度大到离谱——CV值过15%是常事。设计许用值一压再压，笨重，最后减重优势全被吃光。
有次跟某型号总师掐起来。他拍桌子：“人家国外用石英纤维天线罩，刚度重量比比你高两成！”我也拍：“那您把国外那套热等静压线和全程洁净室给我配齐喽！拿米波雷达单脉冲成型要求倒逼，这纤维的介电常数均匀性先天不足，每批次玻纤原丝烧失量能差0.2%，复材电性能跟着漂，幅相一致性就别想了。”
根本绕不开的硬伤，就在这儿：石英纤维的力学和介电性能，极度依赖纤维表层亚微米级的缺陷控制，而拉丝、加捻、纺织全流程的损伤累积模型，至今没有实用的工程预测方法。AE声发射监测？事后诸葛亮。热损伤自修复？实验室里好玩而已。工程现场，我们能靠的只有手感和经验——摸一摸预浸料黏性，听一听编织机异响，闻一闻固化炉挥发份。这才是真相。
别再跟我说那些华丽的数据了。什么时候能把一根石英纤维从纱筒拉出来，打结都不带断的，再来谈颠覆吧。
