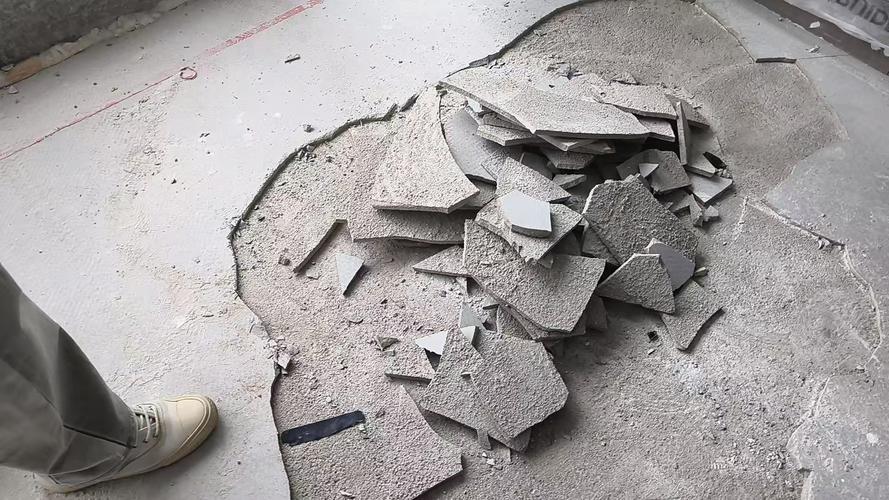

去年底，一个江苏的项目经理半夜给我打电话，语气火烧火燎——“王工，出大事了，三栋楼的保温砂浆大面积空鼓，甲方要我们扒掉重做！” 我问他用的什么骨料。他说，膨胀珍珠岩啊，还能是什么。我叹了口气，又是含水率。
含水率——那个被选择性遗忘的魔鬼
说实话，膨胀珍珠岩这东西，行业里吹了多少年了？轻质、保温、防火…听着完美。可实际呢？十个出事项目，八个栽在含水率上，剩下两个是施工偷懒。数据不会骗人：出厂标准要求含水率≤2%，但你去抽检，小厂普遍4-5%，这还算“良心”的。运输堆场一捂，尤其南方梅雨季，能给你飙到8%以上。这水哪来的？珍珠岩那多孔结构，就是个超级海绵，空气里的潮气都能吸进去，你还指望它原样进搅拌机？
更扯的是，现场工人哪管这个。他们只看砂浆状态，稠了就加水，干了加粉，完全凭手感。设计给你一个水灰比0.8，骨料里已经藏了5%的水，再按老习惯怼水，实际水灰比直接干到1.2——强度什么概念？至少掉三成，有时候连标号的零头都保不住。然后空鼓、开裂、脱落……全来了。然后到处找原因，怪胶粉不好，怪施工季节不对。怎么就没人盯着含水率这根筋呢？
现场，你永远不知道那一铲子下去带着多少水
入行15年，我见过太多这种剧本。什么叫实战？就是你得自己跑去料仓，爬上爬下取样。有一次在安徽工地，供应商信誓旦旦说含水率合格，报告漂亮得很。我让他们从仓底掏了一把珍珠岩，手一捏——嗬，软绵绵的，松开还带点粘连。真干透了什么样？应该沙沙响，一松手全散开，像捏碎一把干燥的玉米片。就这一个动作，多少所谓的“技术员”根本不会。他们只会看烘箱后的数字，可那个数字，代表的是三天前的状态，这三天的潮气渗透，早变了。
所以我说，这个行业最大的痛，不是造不出低含水率的珍珠岩，而是缺乏可靠的现场实时检测手段。微波法、卡尔费休法，实验室里好用，到工地全是摆设。工长手里没一个简便、快速又准的玩意儿。你不可能每车都拎去烘箱烘俩小时吧？等结果出来，那批料早喷墙上了。于是，就这么糊里糊涂，一年又一年。
理论的空白，行业的伤疤
如果你以为这只是操作层面的问题，那太天真。往深了说，学术界压根没把这当回事。现在所有标准、论文，都在测什么体积吸水率、软化系数，全是静态指标。可工程现场是个动态过程——珍珠岩在搅拌机里被叶片猛打，破碎率至少20-30%，破碎后新暴露的孔隙比表面积暴增，吸水速率瞬间翻倍。这些水哪来的？一部分是骨料自带，一部分是搅拌加入。它们相互“抢”水，胶凝材料水化需要的水被骨料虹吸走了，生成的水化产物根本不连续，全是微裂缝。这种连锁反应，现行哪个规范算过？没有。全凭经验瞎调，调出来一个“看似可用”的配合比，然后祈祷它别出事。
说白了，膨胀珍珠岩的悲剧，是它的多孔特性注定的。这种孔结构既是隔热源头，也是吸湿引擎，像一把双刃剑。你要用它轻质保温，就必须接受它饥渴的吸水本性。可在工程界，我们总想走捷径——不改造界面，不预湿处理，不升级搅拌工艺，就靠几公斤憎水剂一喷，以为万事大吉。可能吗？现场高温高湿、反复冻融，那层憎水膜半年就完蛋，含水率又回来了，然后又一轮空鼓。这套循环，我见了十五年，一点没变。
有人问，那干混砂浆生产线不是有烘干设备吗？对，珍珠岩可以烘到含水率0.5%，出厂前封装。可一旦拆包、泵送，就又开始吸潮。国内工地的环境控制？别逗了，能有个防雨棚就算高标准。所以，只要这个链条上任何一个环节失控，潮气就会像幽灵一样缠上你的材料。而我们现在，连一个能实时喊一嗓子的传感器都没有——也许有，但太贵，没人用。
这就是我想说的，膨胀珍珠岩行业最大的硬伤：含水率的动态管理几乎空白，而所有性能优势都建立在它绝对干燥的前提下。理论模型是完美的，可现实里它永远湿漉漉地投入应用。我们等于是在用一堆伪参数做设计，然后让使用者承担后果。如果不解决快速、在线、低成本的含水率监测技术，膨胀珍珠岩在很多高要求场景迟早被抛弃——泡沫玻璃、气凝胶已经在敲门了。到那时候，别怪市场无情，是我们自己把路走窄了。
所以，别再跟我描绘什么“万能骨料”。先把含水率这关过了，再来谈性能。真的，没那么复杂。就是没人认真做。可惜吧？
