上个月，一块价值12万的高速数字板卡，跑着跑着眼图直接闭合。相位噪声飙到-90dBc/Hz，查了三天，供电、时钟、链路仿真全复算了一遍——无果。最后拿刀片刮开阻焊，把微带线露出来，用探针往上一搭，Dk值比板材标称的低了0.15。就这点偏差，3.125Gbps的信号直接垮掉。这事儿我记了五年，因为它撕开了一个行业里心照不宣的烂疮：介电常数，根本就不是常数。说这话可能得罪一票材料商，但实打实的产线经验就摆在那儿，由不得你不信。
说白了，很多人——甚至干了七八年的Layout工程师——对介电常数的理解还停留在“选个Rogers板材，查一下datasheet，填进仿真器”这种幼稚园级别。他们不知道，这个参数水有多深。
那组让我记了五年的数据
当时我们用的是一款标称Dk=3.66的碳氢陶瓷板。1MHz频率下测的，IPC-TM-650 2.5.5.5方法。实际工作频点是10GHz。用SPDR谐振腔一测，10GHz处的Dk变成了3.52。温漂还没算。后来才发现，只要板子跑到85℃，那该死的数据又漂到3.49。因为相位累加效应，16英寸长的走线，时延差了将近7个皮秒。对PCIE 3.0来说，这已经踩到眼图模板的底线了。所以后来我立了一条产线铁规：不用厂家给的Dk。不做温度补偿的仿真报告，我一个字都不签。你敢信？很多板厂到现在出货只附一张阻抗条测试报告，TDR一打，看着阻抗对了就放行。Dk空间分布？玻璃布效应？树脂含量梯度？不存在的。

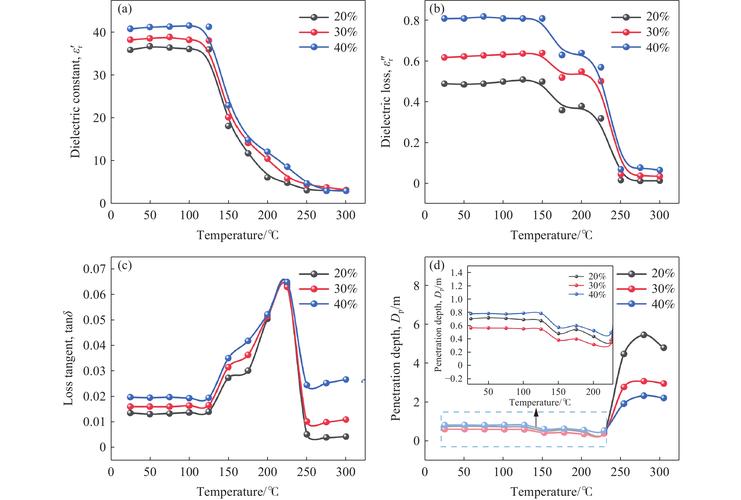

高频下的“常数”有多不靠谱
低频世界很美好，Dk几乎平直。可一过3GHz，介电常数的实部就开始往下掉，虚部（损耗因子）开始往上爬。而且不同树脂体系掉得完全不一样。PTFE的稳，但贵且难加工。FR-4？散得没法用。有一回我测某国产高Tg板材，宣称Dk 4.2 @1GHz，等拿到5.8GHz去用，实测只有4.0。找供应商理论，对方甩来一份2006年的技术通报，说我们用错测试方法了。胡扯。测试方法的坑比材料本身还大。拿同一块板子，去三个实验室，分别用IPC-TM-650 2.5.5.5、2.5.5.6、2.5.5.13，结果最大能差0.2。这0.2是什么概念？特征阻抗偏5~8欧姆。设计裕度全给你吃光。所以我现在选料，必须提前跟基材厂要多频点、多温区的Dk/Df数据矩阵，而且指定用分离后谐振腔法，不准拿平板电容法糊弄我。拿不到？那别怪我换料。吃一堑长一智，这事上我绝不当老好人。
工艺窗口比纸还薄
设计端的坑聊完了，制造端那才叫精彩。镀铜厚度、蚀刻线宽这些显性因素大家还会盯一盯，但半固化片的树脂流动度和压合升温速率，有多少厂在监控？直接关乎介质层Dk的微观均匀性。举一个真实的惨案：某款功分器，设计时用的Rogers 4350B，核心层厚度20mil。正常工艺压出来，中心频点偏了18MHz。后来把压合后半固化的流胶量从正负5%卡到正负1%，多层板加压时机精确到秒，Dk极差硬是从0.08压到0.02。频点一下子准了。就这么点事儿，多数工厂的ME（制造工程师）还在凭经验调机。工艺参数记录纸上全是手写的“大概”、“稍微”、“试试看”。他们说Dk是电气特性，不归制造管。呸。介质层的形成条件如果不稳定，哪来的稳定介电常数？

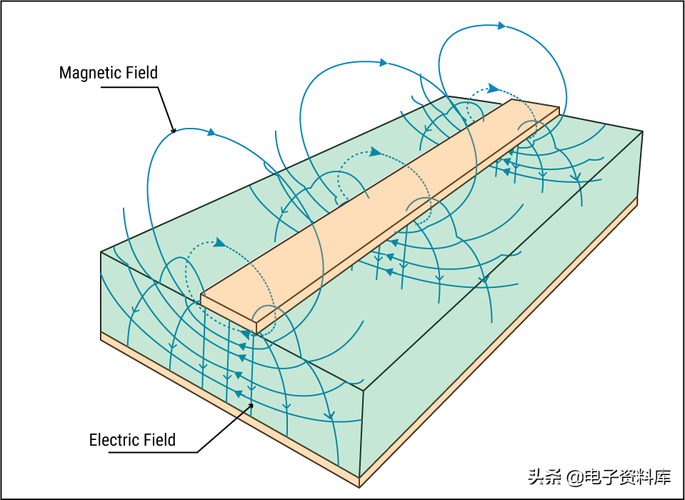

还有一个盲区：板材的玻璃纤维编织结构。 1037、106、1080玻璃布，不同开窗比，树脂与玻纤的局部Dk差异能到0.3以上。高速差分线跨窗纱和跨开窗，相位差根本不一样。这件事，仿真模型完全无能为力，因为模型假设介质是均质的。结果只能是实板上飞线补相位，乱得跟麻花一样。你说扯不扯？
一把暗箭：湿度
最后补一刀，专扎那些做消费电子、觉得“差不多就行了”的。吸湿会改变Dk。板材扎孔后，侧壁吸湿，Dk局部抬升0.2~0.5。仿真不可能去模拟每个过孔的湿度场。我遇到过一个案子，48小时潮热老化后，天线阵面驻波整体恶化。查到最后，是过孔区域的水分子极化在作怪。后来我们强制烘烤：110℃，4小时，再抽真空。就多了这一道工序，产品一致性提了一大截。可满世界打听，有几个ODM厂愿意为这多花2块钱工时？
说到底，介电常数这个事，从材料开发到板级集成，全链条都在用一个过时且粗放的参数去描述极端客制化的物理现实。实验室的测试条件永远赶不上芯片热点的实际温度梯度；仿真模型里的均匀介质假设，在真实玻璃纤维和填料分布面前像个笑话。最可怕的不是问题复杂，而是从业者普遍认为“已经把Dk吃透了”。这种自洽的傲慢，才是产业化最大的硬伤。等你哪天亲眼看见一根走线因为Dk局部偏移而把信号“扭”死，就再也信不过任何一张datasheet了。
