2026-08-07 14:00:59 分类：材料工艺
一根轴的断口，让我重新审视教科书
干了十五年材料工艺，书上的东西，我现在都带着怀疑去读。尤其是疲劳极限这个词。几年前，车间送来一根断轴，汽车半轴，40Cr调质，说是正常行驶中断了。设计寿命，无限。对，就是按疲劳极限设计的——循环次数过了10^7，应力低于那个传说中的极限值。结果呢？5万公里不到，断了。我当时拿着断口看，典型的疲劳源，从表面起始，扩展区贝纹线清晰得扎眼。谁说低于极限就不裂了？狗屁。
疲劳极限，说白了就是实验室的产物。光滑小试样，恒幅载荷，室温大气，测出个拐点。然后编进标准，告诉你可以用一辈子。等你到了现场，零件表面粗糙度、装配应力、腐蚀介质、微动磨损……这些东西一掺和，那个拐点早不知道漂移到哪里去了。我们实测发现，同样牌号的材料，表面粗糙度从Ra0.4变到Ra3.2，疲劳极限能掉30%以上。这还是干净的空气里。要是带上点盐水喷雾，得了，直接打对折。可图纸上，还是那个数。
所谓的“无限寿命”，才是最大的忽悠
你有没有想过，凭啥就敢说“无限”？10^7次循环就代表无限了？那是高频试验机一小时的事。实际零件，要么低频重载，每天几十个循环，几年下来才几万次，蠕变损伤掺和进来，疲劳机理变了；要么高频振动，每天几百万次，表面氧化膜不断新生又被挤碎，环境敏感性完全不同。我记得有个德国老工程师跟我吐槽：“我们的标准是给设计师壮胆用的，不是让机器真能活到地球爆炸。” ——原话。无限寿命，哲学上就站不住脚，又不是金刚不坏之身。

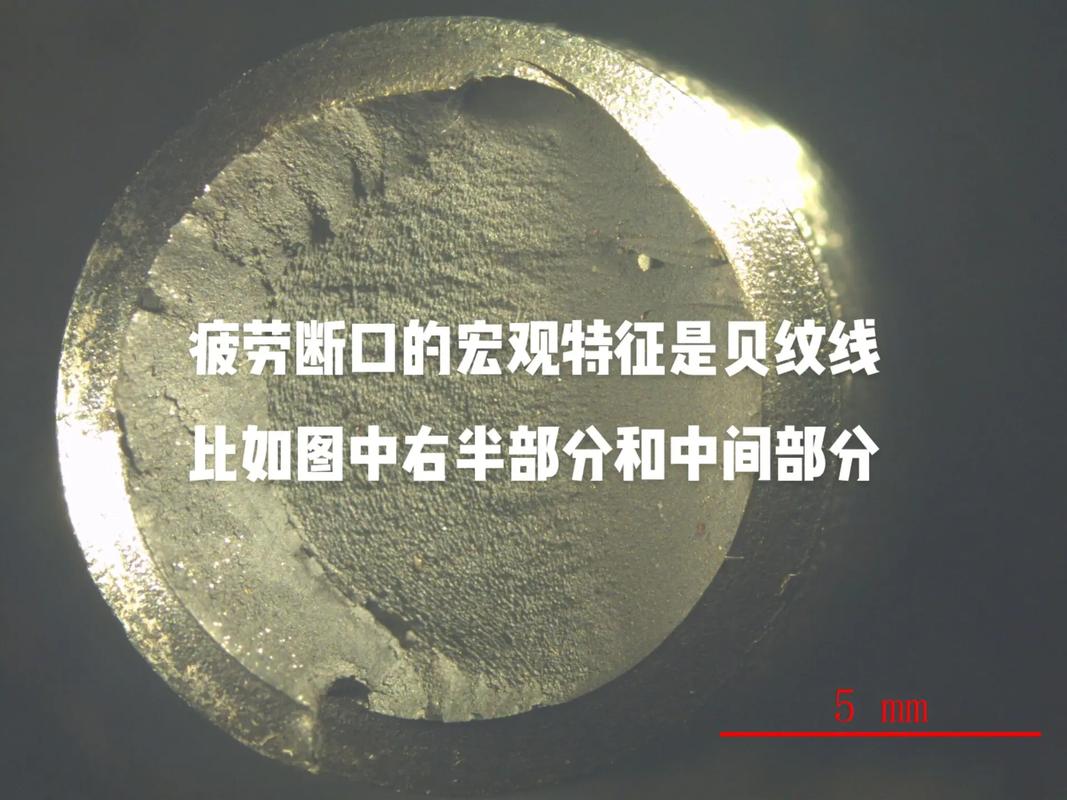

半轴疲劳断口宏观形貌 贝纹线
再说微观层面。现在高强钢、钛合金，S-N曲线经常没有明显的水平段，持续下降。所谓疲劳极限，不过是斜率变缓，下降到一定程度需要更高精度设备才能测出来。而且，裂纹萌生不等于失效，有些材料在远低于“极限”的应力下，依然能起裂，只不过不扩展而已。一旦遇到过载，或者环境侵蚀，裂纹马上扩展。这算什么极限？掩耳盗铃罢了。
我特别想骂一个词：安全系数。疲劳极限打安全系数，看似保守，实则懒政。因为不均匀系数根本没法准确取——你连损伤演化路径都不清楚，靠乘个1.5就想保平安？不信你去看看风电齿轮箱的失效统计，按GL规范取的安全系数，行星轮齿根断裂的案例少了吗？没有。该断还是断。
我们搞工艺的，早就不信那个拐点了
工艺上怎么保证？喷丸强化、滚压、渗碳……这些手法，本质是把表面压应力引入，抵消服役拉应力，把疲劳极限“作弊”往上抬。但压应力会松弛啊！高温、过载，踏踏实实给你松没了。所以你说，这极限还是材料的固有属性吗？不是了，是整个系统的暂时状态。我从业越久，越觉得疲劳极限是个动态变量，而非材料参数。它跟你的加工、装配、使用环境死死绑定。

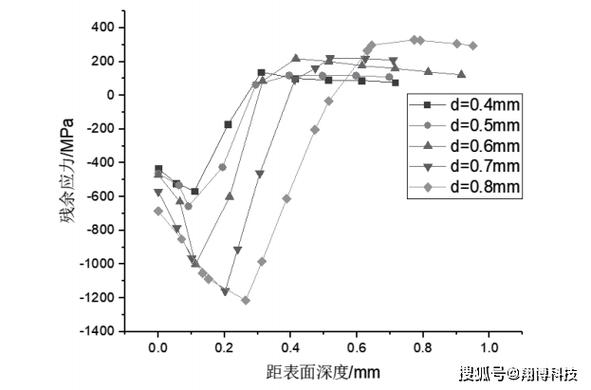

表面喷丸强化残余应力分布
有一次，处理一批模具钢，冲头总是早期疲劳崩口。材料复验，疲劳极限（标准试样）漂亮得很。后来发现，电火花加工形成的白亮层，硬度高但全是微裂纹，疲劳强度直接打三折。你去查标准，标准才不会告诉你这个。它只负责在理想条件下给你一个虚无的承诺。
现在我喜欢跟年轻工程师说：别背那个死数。做趋势判断可以，但真要定寿命，老老实实拿实际零件，在接近真实工况下跑阶梯法，测出统计概率的疲劳强度。然后记住，那也只是统计值，不是免死金牌。工业现场唯一不变的，是变异。材料炉批间的差异，操作工装夹的扭矩，润滑油的清洁度，每个都能让你的“极限”天翻地覆。
你要问我当前产业化的硬伤在哪？就在设计端和工艺端的割裂。设计端迷信手册上的曲线，工艺端只管按图加工。没人去真正联合起来，建立一个零件级别的抗疲劳能力数据库。于是，我们不断重复着一样的失效模式，却安慰自己——材料有疲劳极限，只是我们运气不好碰到了缺陷。可笑。那些“缺陷”本身，就是零件真实的疲劳属性。
所以回到开头那根断轴。后来查清楚了：装配时，花键配合的过盈量偏下限，导致微动磨损严重，摩擦痕成为裂纹源。名义应力才多大？不到疲劳极限的60%。但失效了。教科书不会教你这些。它只会用那个拐点，让你安心地去签字。
别信什么无限寿命了。疲劳极限，说穿了，就是个概率游戏里我们一厢情愿画的线。材料是活的，死的只是我们的标准。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：疲劳极限，这个坑过我的概念，我劝你别当真
文章链接：https://m.yqhljx.com/list_11/351.html
