2026-08-07 18:05:10 分类：材料工艺
上周在株洲跟一个做航空锻件的老伙计通电话，他说起一桩窝心事：一批高温合金盘件，出厂检测明明好好的，结果在客户那边放了三个月，精车的时候发现端面变形了0.2毫米。0.2毫米啊，就两张A4纸的厚度，整批报废。电话里他骂骂咧咧：“操，材料是进口的，热处理按标准走的，你说这他妈的找谁说理去？”
我没吭声。因为我知道，这话要是接下去，他准得跟我掰扯什么固溶温度、晶粒度的老生常谈。做了十五年工艺，我最烦的就是听见“变形开裂”四个字之后，紧跟着一句“是不是材料有问题”——说句难听的，这跟拉不出屎怨茅坑没区别。
你所谓“合格”的零件，不过是应力暂时没发作
实话讲，大部分工程师对“变形”的理解，还停留在零件外形变了、尺寸跑了这个层面。开裂就更直白，裂了，断了，谁都看得见。可是根本原因呢？残余应力。这四个字从学校里就在念，可到了现场，真正当回事儿的人，少得可怜。
我见过最离谱的一个案子，一根长轴调质后直线度差了0.5，图省事直接上压力机校直——压是压回来了，扭头车削的时候，一刀下去，工件跳起来砸了刀台，人都吓懵了。事后查原因，校直那一步引进的塑性变形应力根本没释放，车削打破平衡，应力瞬间释放，工件自然就跳。这道理，说不穿的时候觉得玄乎，说穿了不就是一点残余应力的破事儿嘛。可当时车间里从上到下，都在怪机床刚度不够，怪刀具角度不对，就是没人提应力两个字。

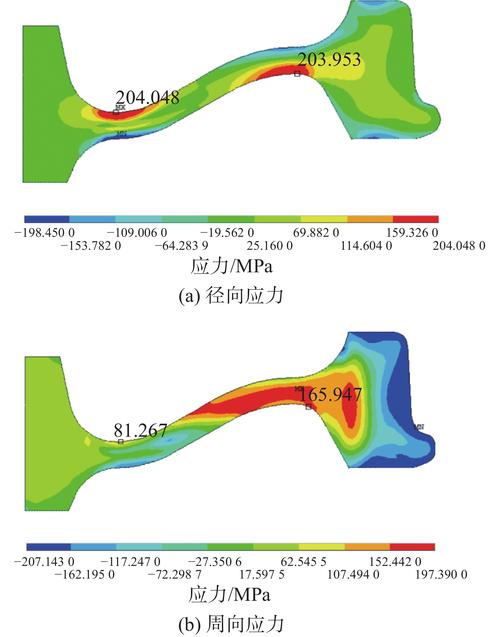

校直后轴类零件残余应力分布云图
材料当然有关系，但别把它当万能背锅侠。实测发现，很多时候问题出在工艺路线本身。我接手过一个薄壁环件，材料就是普通的42CrMo，淬火后一小时内就开裂，一晚上裂了十几个。检验硬度成分，都没毛病。最后摸出来是入水方式有问题，操作工图快，夹着工件直接往淬火槽里一丢，那激冷激热的，内外温差能飙到六百度，什么材料扛得住？后来改成了专用吊具缓慢垂直入水，裂的问题立马消停了。材料没换，工艺动了一下，成本几乎为零。可是让我憋屈的是，那个操作工还被罚了款，说他不按作业指导书——指导书他妈的是我五年前编的，那时候我哪知道他会图省事拿夹子甩工件？
热处理，你以为在改善，其实是在给未来埋雷
一说变形开裂，十个人里八个半会觉得是热处理没搞好。也是，变形开裂多半是热处理之后才显露的嘛。但我得说句得罪人的话：很多热处理工艺本身，就是变形开裂的根源。
拿最常见的淬火来说，马氏体转变那一下，体积会膨胀。这个常识谁都知道。可你知道在复杂形状零件上，这种膨胀是怎么分布的吗？不是均匀的。薄壁处先冷，先变马氏体，它就胀；厚壁处后面才冷，想胀的时候已经被先冷的地方挤住了。结果就是，薄壁处被压应力顶得死死的，厚壁处却拉着拉应力。这种应力状态，如果后续不充分回火消除，放上几天、几周，甚至几个月，它就在那儿慢慢松弛，变形就跟着来了。更损的是，有些低温回火工艺，温度只够消除一部分应力，剩下的那部分，就像个定时炸弹。

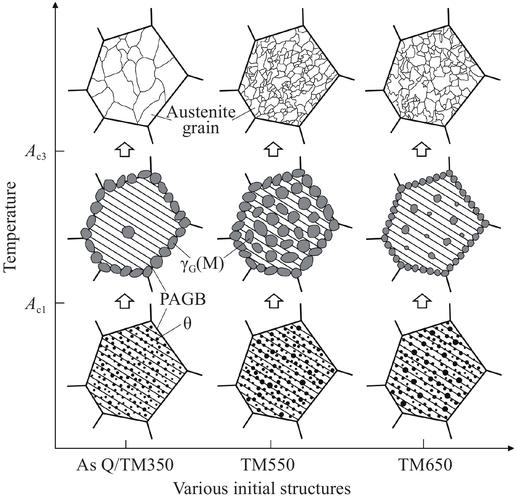

淬火过程中马氏体转变体积变化示意图
我记得特别清楚，有个做模具的老板，他家的H13模具钢开裂率一度到了30%。请我去看，工艺记录写得漂漂亮亮：1030℃奥氏体化，油淬，550℃回火两次。乍一看没毛病。我问他，你第二次回火之前，模具冷却到室温了吗？他愣了一下，说没注意，大概七八十度就进炉子了。我说得了，你这就是典型的不彻底回火。残余奥氏体没转干净，等你后期精加工或者使用时，它再慢慢转变为马氏体，体积又胀一次，不裂你裂谁？后来强制要求回火之间必须冷透到50℃以下，裂的事就再没出现过。
说实话，类似这种看起来不起眼的操作细节，书本上是不会给你写死的。你得吃过亏，交过学费，才能长记性。可问题是，现在有多少年轻人愿意在热处理车间闻着油烟味儿琢磨这些？都跑去搞仿真了，软件里应力应变曲线画得漂漂亮亮，结果连回火后冷却速度对残余奥氏体量的影响都没在模型里考虑过——这不是自欺欺人吗？
残余应力这玩意，我们至今只知道它“大约在哪儿”
说到根儿上了。变形开裂的核心，就是残余应力的产生、重新分布与释放。可我们真的能把控它吗？
前些年引进X射线应力仪的时候，我兴奋了好一阵子。觉得这下总算能看见应力了。结果呢？测出来表面那点数值，跟零件内部的状态完全是两码事。你知道一个锻件毛坯从表面到心部的应力梯度能有多大吗？几百兆帕是轻轻松松的。我们车间有一次为了验证工艺，把一个报废的轮盘切开来，用逐层剥离法测内应力，结果切一刀，变形量就变一次，到最后心部应力释放完毕，整个盘面扭曲了快两毫米。这还是实心的盘件，要是复杂的箱体结构，那应力分布简直是一锅粥。
更麻烦的是，应力还会“蠕变”。在室温下它可能十年八年不怎么动，可一上高温，立马活跃起来。偏偏我们很多零件就是在高温下服役的，比如发动机缸盖。你室温下检测得再好，一烧起来，该变形的照样变形。这种热力耦合下的应力松弛行为，坦率地说，行业的理论模型现在还差得远。有限元软件能算出个趋势，可你敢拿那个计算结果当工艺标准吗？我是不敢。
所以就产生了一个很荒谬的局面：我们一边在设计上追求轻量化、一体化，把零件搞得越来越复杂、越来越薄；另一边，我们对制造过程中植入的残余应力，却几乎是在“赌”。赌它后期不会出大问题。赌赢了，人人都是工艺大师；赌输了，报废单上签个字，下次把安全系数再放大点。可安全系数放大，重量就上去了，成本也上去了，那当初搞轻量化的意义在哪？
说到底，变形开裂这事儿，它不是一个技术点的问题，而是一个体系性的认知鸿沟。我们从基础理论上就还没吃透非平衡态下材料应力的演化规律。现有的工艺知识，一半来自经验试错，一半来自不完善的半经验半理论模型。所以开会的时候，我听到那些张口闭口“零缺陷”、“精密控形控性”的论调，心里就想笑——连应力都控不住，你控哪门子的形和性？

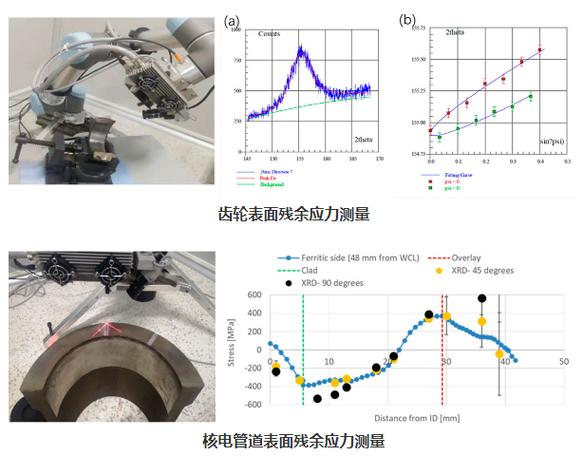

复杂结构件内部残余应力逐层剥离实验现场
干了这么多年，我越来越觉得，做工艺的人，心里得对老天爷有点敬畏。别什么都想着完全掌控。我们最多能做到的，就是尽可能把那股看不见的应力，驯化得温顺一点，别让它在你最要命的时候反咬一口。而指望从根本消灭变形开裂？现阶段，那就是个美好的幻想。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：变形开裂，别当只会在材料上打转的冤大头
文章链接：https://m.yqhljx.com/list_11/363.html
