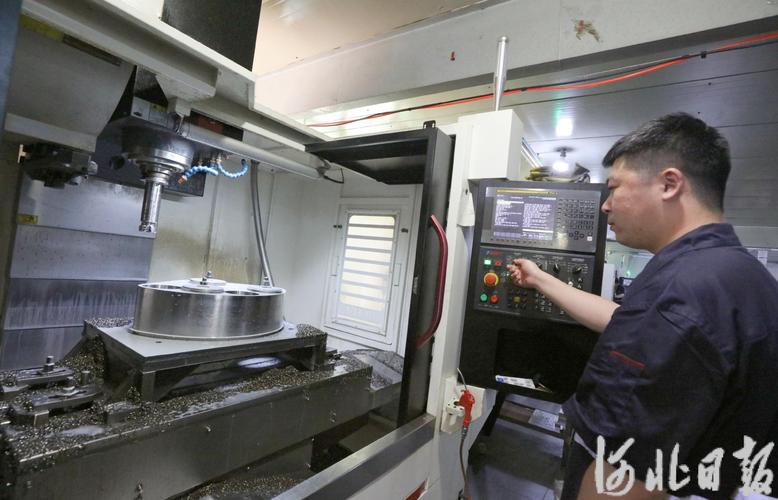

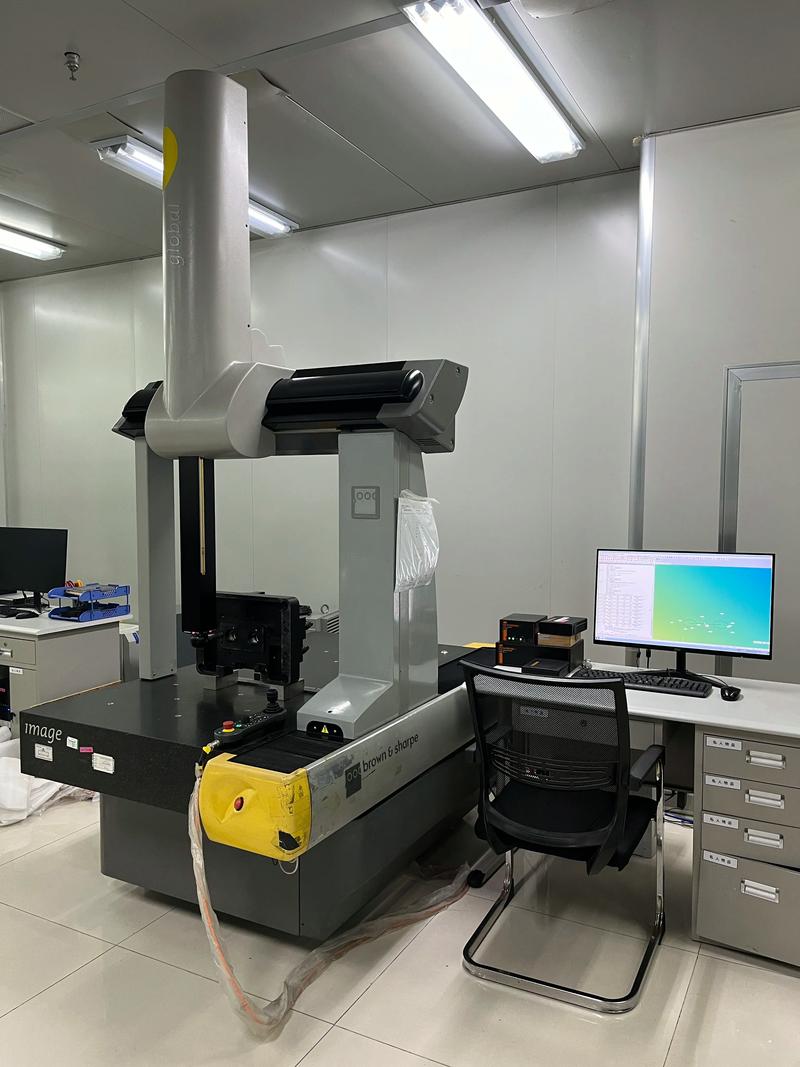

上周三，车间那台哈斯的警报响得让人心焦。老李直接把刀停了，拎着图纸上来找我——一个轴承座，内孔标注 Φ50H7，没附加任何形位公差。成品检了三件，两件装不进轴。一上三坐标，圆柱度超差 0.03mm。设计那边的小王电话里喊：“我只按标准给了尺寸公差啊！” 老李把沾满切削液的图纸往我桌上一拍：“他不要求圆度，机床就能自动给车圆了？这不是许愿，是甩锅。” 说实话，干工艺十五年了，这种事几乎每个月都上演。说白了，就是太多人把尺寸公差当成了唯一的护身符，忽略了它本质上只是一个最低限度的尺寸界桩，连形位偏差的影子都罩不住。

标注的数字，不是你的免责声明

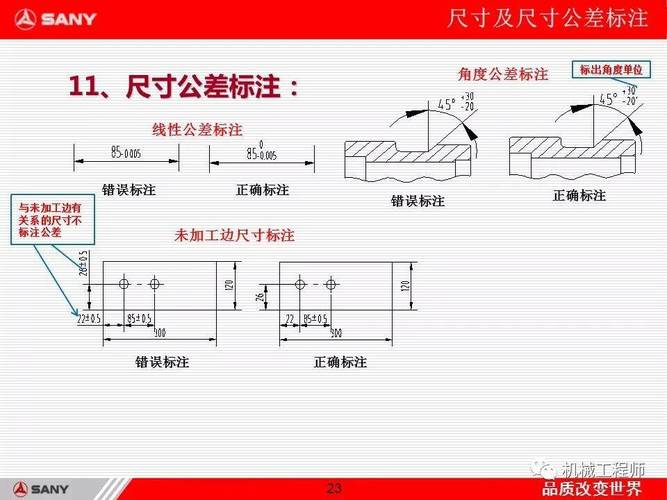

你翻开任何一本机械设计手册，都把独立原则写在最前面。但现实呢？我见过无数图纸，一个孔位标了尺寸公差，却没有基准体系。没有基准，你让加工中心怎么定位？靠猜吗。有一次，一个基座零件的孔距公差给到 ±0.02，却不标相对于底面的垂直度。结果加工出来，孔斜得肉眼可见，测量孔心距却合格——因为检测时直接将零件压在平板上，把变形也算进去了。质检吵设计，设计说图纸没要求。最后产线硬是用垫片调了三天才勉强装配。这就是典型的“公差傲慢”：觉得给了尺寸数字就万事大吉，却根本不考虑测量基准与加工基准的统一。还有更离谱的。我审过一套工装图纸，所有线性尺寸都注了 M 圈（最大实体要求），但关键的功能尺寸却漏了可逆要求。结果检具设计也懵了，按常规收严制造，白白浪费了 0.04mm 的可用公差带。一批零件，80% 被误判报废。成本谁出？设计不认，工艺硬吞。所以别再说“我标注了，做不出来是你加工的问题”。公差标注不是技术免责声明，它是工艺能力、检测手段和成本约束的三角博弈。图纸上多写一个符号，可能就撬动十几万的量具投入；少一个基准符号，现场就得多加一道划线工序。这些，坐在空调房里画图的人，根本看不见。

工艺能力的照妖镜：别把公差当许愿池

我们厂里有一句糙话：图纸上的小数点，都是钱。一个外圆从 IT9 收紧到 IT7，加工费至少翻一番。但很多设计工程师没有成本体感，把公差当成精度追求的勋章。拿最普通的钻孔来说。Φ8 的孔，普通高速钢钻头能达到的位置度大概在 0.1-0.15mm，如果你标个 φ0.05，那就不是钻削能干的了——得先用中心钻，再铰孔，最后上镗床，甚至得用加工中心分粗精镗。工艺一下子从一道变成四道，单件工时从 30 秒变成 8 分钟。就为了一个 M8 螺栓通孔，至于吗？

我们做过一个统计，类似的结构件，只要把那些无效的严公差（指功能上根本不需要，纯粹是设计者“我觉得该这么严”）放松一到两个等级，单件综合成本就能降 18% 左右。这不是理论推算，是 ERP 里跑出来的真实数据。但话说回来，有些公差又是不能放的。比如密封面平面度，放 0.01mm 就漏油。这时候工艺能力指数 CPK 就是照妖镜。但可笑的是，很多厂根本没有自己设备的 CPK 数据库。工艺评审全靠老师傅拍脑袋：“这个可以，以前干过类似的。”结果试产时才发现，实际过程能力达不到图纸要求。然后开始瞒报、特采、加班补废品，一塌糊涂。我强行推动我们车间每月更新设备精度表，从主轴跳动到重复定位精度，全量化跟踪。就这么一件事，直接让新品的工艺废品率下降了 7 个百分点。因为我能拿着数据直接跟设计怼：“你要 φ20H6 可以，但我们的精镗单元 CPK 只有 1.2，批量不良率预计 4%，这个损失你背不背？” 设计往往秒怂。

那个被集体忽视的成本放大器

一提公差成本，多数人只盯着加工费。但真正吞噬利润的，是检测成本和隐形质量损失。举个例子，一个隔套，外径 φ60，原设计标注 h7。现场用外径千分尺抽检，每小时能检 200 个。后来设计觉得“精度不够”，改成了 h5。那就完了——千分尺测不准，得用比较仪或气动量规，检测效率降到每小时 30 个。而且为了控制温变，工件得恒温放置两小时以上才能测。车间为此多配了三个质检员，还专门隔出一个恒温间，电费每月多两万。而那个隔套，实际上组装时还有个弹性垫圈，h7 的间隙完全能被补偿掉。收紧公差带来的所谓“质量提升”，纯粹是心理安慰。还有更隐蔽的。公差一严，模具寿命直接跳水。我们有一副连续冲裁模，冲头的尺寸公差从 ±0.02 放宽到 ±0.05 之后，修模频次从每 10 万次延长到了 25 万次，一年光备件费就省了 15 万。这些数字，从来没有在设计评审会上被提出来过。

我经常对年轻的设计说：公差的上限，应该是功能需求的底线；公差的下限，则是工艺能力的上限。 在这之间找到平衡，才叫设计。一堆人追着 “零缺陷” 的口号，把公差无限压缩，却忽略了工业生产的本质是妥协与交换。你严一个丝，背后就是真金白银。现在满世界都在推智能制造，公差分析软件（比如 CETOL）也普及了，但根本硬伤依然在：没有真实的现场工艺数据，所有蒙特卡洛模拟都是数字游戏。 我们厂导入公差分析时，发现软件自带的工艺能力库和车间实际偏差超过 40%。因为那些数据是欧美设备在恒温恒湿下的水平，而我们车间夏天温度能到 35℃，材料批次还不稳定。拿着别人的数据库做分析，简直就像用谷歌地图在自家村里找路——大方向对，但准把你带进死胡同。这一点，目前整个行业几乎无解。标准太老，ISO 标准洋洋洒洒，但没告诉你如何建立自己工厂的 CPK 基线。软件很智能，但填进去的 “经验值” 全是历史垃圾。说白了，尺寸公差的产业化症结，就是设计端与制造端的数字化断层。 不打通这层，再漂亮的图纸也是废纸。
