2026-10-08 02:29:04 分类：材料工艺
我当年第一次碰纳米二氧化硅改性，是在南方一个涂料厂做产线调试。进来的原料指标全符合供应商给的参数，做出来的成品就是过不了筛，截留下来的硬颗粒抠都抠不动。
分散不开的死结：原来不是粒度的锅
一开始我也觉得是供应商货不行，标称20nm的原生粒径，怎么混出来都是微米级的硬团。换了三家供应商，问题一模一样。
后来掏扫描电镜一看才明白，哪里是粒度造假，人家给的原生粒径没错，错在我们自己没搞懂纳米二氧化硅的本性。
纳米二氧化硅天生表面挂满羟基，极性极强，比表面积又大，颗粒放着不动就会靠氢键互相拉扯，攒成硬团聚。气相法做的纳米二氧化硅原生粒越细，这个问题越严重，哪怕刚开的新桶，拿出来就用，预团聚的尺寸也能到好几微米。
普通搅拌？根本打不散。实验室小批量超声几小时，确实能打开，你放产线几十吨的反应罐试试？超声成本能顶过原料钱。

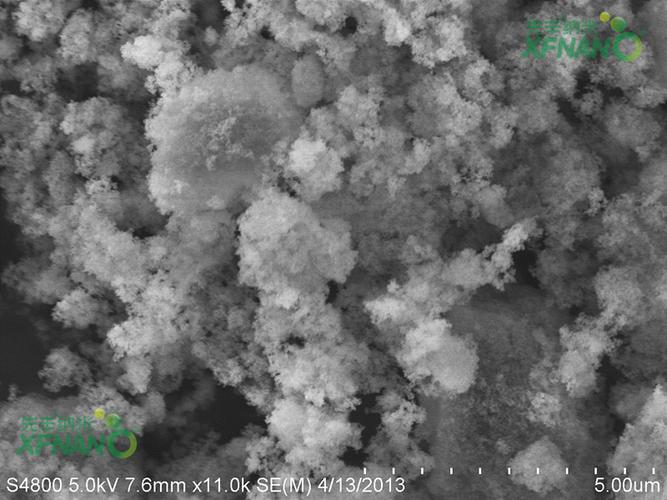

纳米二氧化硅硬团聚扫描电镜图
后来我们改了工艺，提前把纳米二氧化硅和活性单体做预糊，放进球磨罐滚12小时再进主反应，堵网的问题一下子解决了八成。剩下两成，靠筛网多过一遍也就行了，成本没加多少，问题基本解决。
改性度的平衡：多一分太腻少一分太散
分散只是入门，要让纳米二氧化硅真的起作用，必须做表面改性。不然你刚把团聚打开，放俩小时又自己聚回去了，白忙活。
改多少，这才是真正的技术活。我们当时做环氧树脂增韧，目标就是靠纳米二氧化硅的小颗粒银纹增韧，一开始怕团聚，把改性度做到了80%，几乎把表面所有羟基都封住了。
分散确实好，放一个月都不沉，清清爽爽。结果测力学性能，冲击强度还不如不加纳米二氧化硅的空白样。
懵了好久才想明白，羟基不是全没用。留一部分羟基，才能和环氧树脂的活性基团形成化学键，颗粒才能和基体粘得牢。你全封住了，颗粒就是个埋在基体里的异物，受力的时候直接脱粘变成缺陷，当然强度上不去。
后来一点点降改性度，降到50%左右的时候，冲击强度一下子上去了，估算下来比空白提了近40%，刚好符合要求。
不同改性度纳米二氧化硅环氧树脂断面显微图
不过话说回来，工艺路线各有各的问题。原位改性在合成的时候就加改性剂，分散性好，但是批次稳定性差，今天合格明天可能就偏了。后改性做完二氧化硅再改，均匀度可控，但是成本高，湿法改还要排废水，环保压力大。没有完美的选项，全看你能接受什么。
储存里的隐形坑
储存里的隐形坑
哪怕前面两步都做对了，最后栽在储存上的，我见过太多。
纳米二氧化硅的吸湿性，比普通微米级二氧化硅强十几倍。我们之前有一批货，供应商出厂测含水率0.3%，合格，走了二十天海运加陆运，赶上南方梅雨季节，到厂我们没复测直接投料，结果整批涂料做出来流挂，触变性不够，十几万的货直接报废。
查了整整一周，才想到测剩下的原料含水率，已经到2.1%了。吸潮之后，羟基吸了水，更容易缔合团聚，哪怕你后期再烘干，也打不散已经形成的硬团聚，性能就是上不去。
真的坑。
现在我们厂进料，第一桩事就是拆包测含水率，超1%直接退回，再也不敢嫌麻烦偷懒。有的小供应商图便宜，包装不用防潮的铝箔袋，就用普通编织袋，哪怕货本身没问题，运过来也废了。
其实纳米二氧化硅哪里有那么神奇，无非就是一种改性填料。吹得神乎其神的多，真到产线上，把这几个坎摸清楚，踩过去，就能用得顺手。摸不清楚，再高端的名词，也都是帮倒忙的废粉。很多时候出问题，不是材料不对，是我们只看标称指标，没摸透它藏在指标背后的脾气。对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米二氧化硅：产线上摸出来的三个隐形门槛
文章链接：https://m.yqhljx.com/list_11/4001.html
