2026-10-08 06:59:47 分类：材料工艺
去年帮一家做车载废热发电的客户调量产线，碰到个邪门事。同一款碲化铋基热电配方，实验室小块压出来ZT能到估算1.2，放大到12厘米的产线锭，平均性能直接掉到0.8，差了三分之一还多。
为什么同配方性能差一半
一开始顺着惯性查原料。把进厂的粉料拿去测氧含量，和实验室用的批次差了不到0.1个百分点，排除。压坯的初始密度差了2%，也在允许范围内。
没办法，把烧好的锭子线切割切开，腐蚀完放金相显微镜下看。一下子就看出来问题了。
热电材料烧结锭横截面晶粒腐蚀金相图
锭子边缘的晶粒尺寸平均是15微米，中心居然快到50微米，差了三倍还多。晶粒不均匀直接带来成分偏析，碲化铋是典型的共晶体系，烧结过程中差十度的温度，低熔点的铋就会往温度高的地方跑，中心温度高，铋全攒在中心，边缘缺铋。
热电的性能本身就是电导率和塞贝克系数的跷跷板，成分偏了之后，整个跷跷板直接歪掉。本来两相配合的电声输运，直接变成杂相堆出来的无效导电，性能不掉才怪。
说实话那时候盯着显微镜，我手都凉了。客户赶着交样给整车厂，拖半个月就要丢订单。
调工艺的试错：改什么比改参数重要
一开始想的是改升温曲线。原来产线用的是5℃每分钟升温，直接砍半改成2℃，想着让温度慢慢传，整个锭子温度均匀一点。烧出来一测，性能更低了。烧的时间长了一倍，表层氧化变多，氧杂质散射载流子，电导率直接掉了15%。
后来想换模具，把原来一个大模具改成两个小模具拼，减小温度梯度，试了确实性能上去了，但是模具成本涨了三成，客户一算，整个模块的价格涨了一成，下游根本接受不了。
不对，我们换个思路。既然偏析来自于温度梯度带来的液相迁移，那能不能让液相早点出来，整个烧结过程都有均匀的液相辅助传质，就算有温度梯度，成分也不会跑太多？
试了三次。第一次加1wt%的单质铋，太多了，烧完析出一大堆游离铋，电导率上去了，塞贝克系数掉了快三分之一，ZT反而更低。第二次加0.3wt%，切开看晶粒，中心还是比边缘大两倍，没效果。第三次加到0.5wt%，哦，对了。

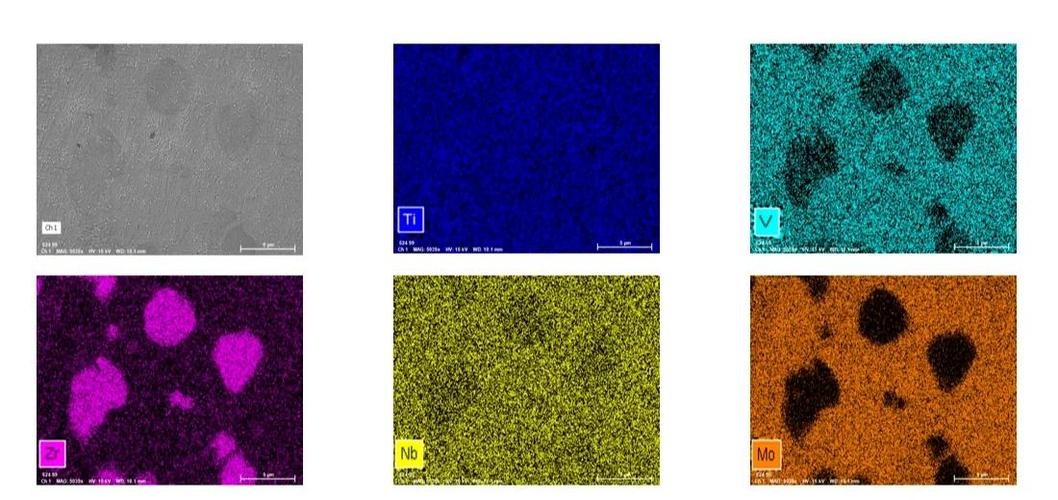

碲化铋热电材料成分偏析EDS能谱图
测完成分，从边缘到中心，铋含量的偏差从原来的7%缩小到不到1%，晶粒尺寸差控制在30%以内。测平均ZT，回到了1.1，比原来的0.8涨了快40%，够客户用了。
不过话说回来，这招有明确的边界。只适用于10厘米以上的大尺寸碲化铋锭，小尺寸本来温度梯度就小，加了反而多出杂相，性能掉。也只能用在200-400℃的中温区应用，高温下铋早就挥发完了，没用。
被忽略的量产边界
被忽略的量产边界
现在看文献，十个热电研究九个说自己做出来高ZT的新样品，全都是毫米级的小试样，测完就发论文。没人提大尺寸块体的性能均匀性问题，更没人说量产的时候工艺波动带来的性能衰减。
我们做工艺的，从来不是找最优的实验室性能，是找最稳的量产性能。你为了均匀性加了0.5%的铋，牺牲了一点点峰值ZT，换来了整块锭平均性能的提升，对下游来说就是划算的。你为了省成本用大模具，接受一点点峰值性能的下降，换来了总成本的降低，整个项目才能落地。
很多人说热电材料这么多年没大规模应用，是性能不够。其实不全是。是能稳定量产、符合成本要求的大尺寸材料太少。一块热电发电模块，价格比十年前只降了不到一半，废热发电的回本周期要五六年，没人愿意投。
我上个月碰上个做柔性热电可穿戴的项目，印刷工艺，浆料粘度差了10Pa·s，打印出来的薄膜ZT差了一倍，还是一样的问题。一点点工艺波动，放大成性能的天差地别，没人愿意在论文里写这些试错的坑。
现在又有很多人做拓扑热电、二维热电，新体系出了不少，真要落地，还是得过烧结、成型、量产这几道关。谁知道下一个坑在哪里等着呢。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热电材料：从实验室到产线的烧结痛点
文章链接：https://m.yqhljx.com/list_11/4011.html
