上周在西南铝的车间蹲了整整三天，盯着退火炉的记录仪看屏幕上跳的温度曲线，后颈的汗把工服浸得透湿。
之前算了三周的成分平衡表，差点因为炉温差了12度，废了一整批料。
算出来的平衡，过不了退火炉
对着Thermo-Calc调参数的时候，总觉得所有平衡都是板上钉钉的。
每个元素的质量分数卡到小数点后两位。
析出相的体积分数算到预设值，刚好能把强度提上去，又不会让材料变脆。
就觉得这成分怎么都能成。
结果拉去车间退火，同炉的料，靠炉门的位置延伸率12%，炉心位置直接掉到7%。
拆样磨金相，靠炉门的位置析出相是纳米级的弥散分布，韧得很；炉心位置攒了一堆直径超过2微米的粗大θ相，脆得像放久了的苏打饼干。
那时候才反应过来，我们在实验室敲键盘算的所有平衡，前提都是“无限均匀的温度场、完全一致的冷却速率”，但产线哪有这好事？

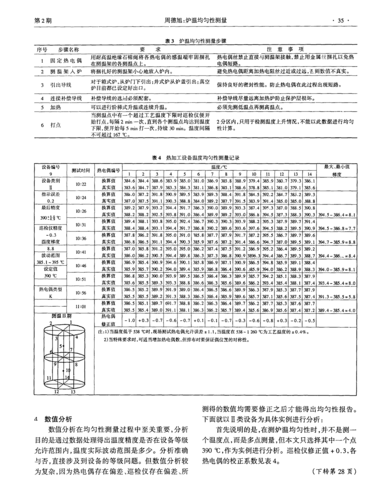

哪怕是顶级的连续退火炉，不同位置的温差也能有10-15度，我们算的时候默认所有位置的相变过程完全同步，结果实际生产时，炉心位置比炉门位置多保温了40分钟，析出相早就长粗了。
算错的那批料，光回炉的成本就小二十万。
太疼了。
别追着“性能最优”找成分
刚入行的时候我也迷信，合金设计就是找性能的顶点。
W加2%不行？上3%。
Mo含量低了？再提0.5%。
算出来的性能曲线好看得很，写论文够了，报项目也够了。
拉到产线试一炉？
铸锭一出炉，表面全是密密麻麻的热裂纹。
哪怕均匀化退火多打两小时，枝晶间的Laves相还是化不干净，开坯的时候轧辊刚压上去，边裂能顺着枝晶界扯出去半米长。
后来跟干了三十年的老技师蹲在车间抽烟，人家说合金设计哪是找那个理论上的最高性能点，是找“能在你现有设备条件下，稳定做出来的性能边界”。
你实验室的50公斤真空感应炉，成分偏析率能压到2%，你换个5吨的炉子，同样的成分，偏析率直接翻三倍。
你算的那些理想状态下的性能，全是空中楼阁。
之前跟同行聊，有个团队为了把某款镍基合金的持久强度提15%，把W的含量往上调了2个百分点，结果连续三炉铸锭都裂了，最后还是把成分往回调了一个半百分点，强度掉了8%，但开坯的废品率从58%降到了4%。
算什么算，产线的轧辊、炉子、铸造机，才是你合金设计的真正约束条件。
对吧？
不过话说回来，要是真能把所有设备的边界都摸清楚，合金设计的效率能提至少三倍。
设计的时候就得把失效路径算进去
很多人做合金设计，测完室温拉伸、高温拉伸，觉得性能达标就完事了。
哪有这么简单。
之前做某款汽车结构用的中锰钢，一开始设计的成分，淬火配分之后有足够比例的残余奥氏体，强度和延伸率都达标，数据漂亮得能直接上发布会。
结果装车跑了半年，好多样件在门铰链的安装位置裂了。
拆下来看，是因为冲压的时候局部变形量超过30%，残余奥氏体在循环载荷下提前转变成硬的马氏体，内应力拉着就顺着晶界裂了。
那时候才明白，合金设计不能只盯着静态性能测，得把你能想到的所有失效路径，提前在设计阶段就堵上。
后来微调成分，降低了一点Si的含量，加了少量V，用纳米级的V碳化物钉扎晶界，不让残余奥氏体在局部大变形的时候快速相变。
示例调整后，同样位置的冲压件，经过10万次循环载荷测试，开裂率从12%降到了1.5%。
不过现在还是没完全摸透，为什么同样的成分，夏天做的件开裂率比冬天高8个百分点。
估计是跟冲压车间的环境温度影响了配分过程中的碳分配有关，还在蹲点测数据。
