先聊两句背景：上个月刚帮一家汽车零部件厂做了一轮工位改造。他们的机加工车间里，那个工位真是让人血压拉满——为了换个夹具，操作者要拧16颗螺丝，还得用行车吊那个两百多公斤的定位板，整个换型时间40分钟，一个月换型几十次，光是这上边就浪费了太多工时。
这次改造的目标很简单：换型时间压到5分钟以内，同时保证定位精度±0.05mm。听着不复杂吧？但真正做起来，涉及的东西相当多——从结构设计到人机工程，再到标准件选型，哪一环掉链子都白搭。
设计前的一星期，比画图那俩月还重要
原来那工位是典型的一对一定制，专为某一款壳体设计。底座、夹具、定位销全焊死，刚性好、成本低，单品大批量时是真香。可现在生产订单什么德行？小批量多批次，今天做A件，明天改B件，后天又来一个试制件。这时候固定结构就成了噩梦。
要改造，第一件事不是急着画图，而是把所有产品的装夹特征梳理一遍。我们当时统计了14种要兼容的工件，把定位基准、夹紧点、关键尺寸全做成矩阵表。你会发现不同零件之间其实有大量共性——比如直径范围都在80到200mm，都可以用V型块加端面定位。这一步做扎实，后面设计才有根。
对了，操作者的动作分析也得放进去。有些工位看着东西不多，但操作者要绕半个桌子去拿工具，一天几百次，浪费的时间惊人。我们改造时顺手把工具、物料、气路接头的摆放位置也重新规划了，这部分工人师傅最认可。
柔性化的核心：模块化+快速锁紧
真正实现柔性，靠的是把工位拆成几个可快速更换的模块。我们方案分三层：基础平台是钢制焊接结构，带标准T型槽和定位基准孔，所有模块的母体；功能模块包括定位组件、夹紧单元、支撑块，每个都有统一接口，用定心销定位，再用快速卡钳锁紧；快换机构是灵魂，我们用了一种带锥面自锁的快换接头，换型时只需要松开一个手柄，拔出模块，插上新模块，再锁紧，全程不用工具。
听上去简单，但设计时有很多细节。比如模块接口的配合公差，我们选了H7/g6的间隙配合，保证能顺畅插入，又不会晃。锁紧后还要通过两侧的楔形块消除间隙。这里有个经验：别迷信液压或气动夹紧。虽然自动化程度高，但对于频繁换型的小工位，气动管路接头反而成了累赘。手动快换机构皮实、直观、维护成本低，到真正常批量生产时再上自动也不迟。
我们来看一个实际参数：快换模块和基础平台之间的定位，我们用了两个φ12的定位销，中心距200mm，加上端面贴合，重复定位精度实测能到±0.03mm，完全满足需求。顺便说一句，如果要追求更高精度，可以考虑用锥形销或预载荷，但成本上去了，一般没必要。
刚度问题也容易被忽视。模块连接后，接缝处存在微观间隙，在受力时会有轻微变形。我们用ANSYS做了静力学分析，模拟切削力300N，结果最大变形0.02mm，还能接受。但如果你追求重切削，建议用一体的基座，别搞那么多模块——这是取舍问题。
人机工程和尺寸链：别让工人累了腰

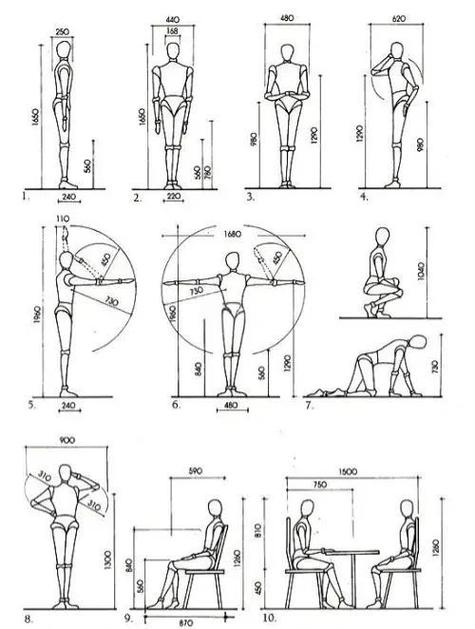

改造工位不是光换东西，还要考虑“人”这个环节。工位高度、操作半径、视觉角度，都会影响效率和疲劳度。我们参考GB/T 10000-1988《中国成年人人体尺寸》和GB/T 14776-1993《人类工效学 工作岗位尺寸设计原则》，把工位操作高度调到操作者肘高以下50mm，常用操作区域控制在正常手可及范围内。这样干一天腰不酸脖子不疼，效率上去了，人也愿意配合。
另外，尺寸链计算一定要做。快换模块层层叠加，每层都有公差，如果叠加起来超差，定位精度就是空话。我们当时画了一个简化尺寸链：基础平台定位销孔到加工区域中心距离A=100±0.02，模块定位销到夹紧块距离B=50±0.03，综合误差就是A+B=150±0.05（等公差分配，实际用蒙特卡洛模拟过更合理）。最后实测出来的重复定位误差分布在一个正态范围内，合格。
踩坑记录：这些事老板不会告诉你
先说最大的坑：只改工位不改进料方式。我们一开始把精力全花在模块设计上，结果换型时间已经压到4分钟了，却被物料配送卡住——原来的料架还是那种大铁箱，找件翻半天。后来重新设计了线边料架，用可分隔的抽屉式料盒，每个零件对应一个格，拿取时间减少70%。所以说，系统思考很重要，别只盯着工位本身。
另一个坑是过度设计。有位同事坚持要用伺服电机驱动的自动换模机构，结果成本翻了三倍，调试周期加了一个月，最后发现现场工人根本用不上那么花哨的东西，手动快换已经够快了。我们做改造，还是得看投入产出比，老板也不傻，算不过来的项目谁批？
还要吐槽一下标准件采购。有些模块的定位销，市场上有国产和进口两种，差价接近十倍。我们用国产的一样能达到精度要求，而且交货期短。但注意，别买那种小工厂的“三无”标准件，材质和处理都不可靠。我们曾经因为一批劣质销磨损很快，导致定位精度漂移，返工了一批零件，亏大了。
改造效果和一个简单的道理
这一轮做下来，那家工厂的换型时间从40分钟降到3分50秒，质量不良率也降了，因为人工调整少了。操作者反馈也很正面——以前换型是体力活，现在就是按几个手柄的事。
说句大实话，柔性化改造的本质，不是买一堆高级硬件，而是把“变化”纳入设计的基本假设里。你得先接受生产是动态的，然后工位才可能适应动态。这个过程里，图纸上的公差、模块上的接口、操作者的习惯，每一环都得对上胃口。
如果非要用一句话总结，那就是：工位是拿来用的，不是拿来欣赏的。先用最朴素的方式把痛点解决掉，再谈智能化、自动化。我见过不少企业一上来就搞什么“数字孪生工厂”，结果连基本的工位快换都做不到，那不是本末倒置嘛。
这篇大概就写到这。如果你也在弄工位改造，不妨回头看看自己的换型动作，哪些是必须的，哪些是惯性留下的。有些坑，真的不用亲自踩。
