说实话，干了十几年机械设计，真正让我觉得“这行确实不简单”的，还得是智能立体仓储库房管理系统。为什么？因为它是机械、电气、软件、土建这几个专业凑在一起打架的玩意。你设计得再完美，现场一个螺栓孔对不上，就能让你在工地上蹲一下午。我到现在还记得第一次负责立体库项目时，客户指着那堆货架问“这玩意真的能转起来?”时，那种心里没底的感觉。今天就把我这些年踩过的坑、算过的数、以及事后才明白的道理，摊开聊聊。

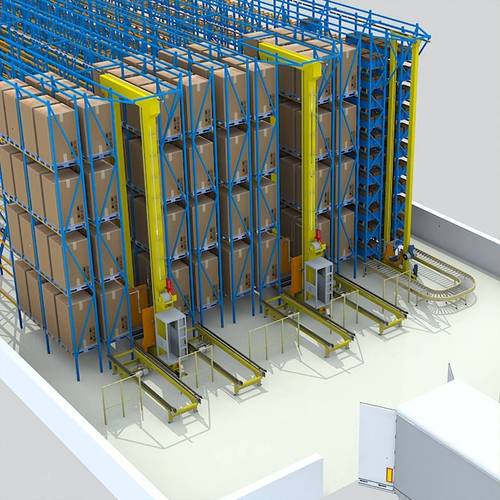

货架选型：横梁式与牛腿式的拉锯战
货架是立体库的骨架，这句话说了跟没说一样，但真正选型的时候，你才知道里面有多少纠结。横梁式货架，说白了就是一层一层横梁搭出来的网格，托盘直接压在横梁上。优点就是结构简单，载荷大，抗弯性能好。我家之前给一家汽车零部件厂做过一个项目，托盘带着铁质工装，单盘加料差不多1.5吨。横梁式就非常稳当，用热轧型钢作为立柱，横梁用冷弯薄壁型钢，表面喷塑，防腐性能也说得过去。不过，横梁式对托盘尺寸要求比较苛刻——标准托盘倒是无所谓，但你遇到那种非标托盘，四个角不在同一平面，那就麻烦了，横梁会单点受力，长期下来挠度超标，堆垛机进出货的时候就会卡顿。卡顿啊，这不是小事，一天下来就是几千次动作，铁杵也能磨成针。
再说牛腿式货架。这种结构是在立柱上伸出牛腿托架，货物直接放在托架上，或者货物自身有箱体结构。它的好处是每层高度可以做得特别紧凑，尤其是对于纸箱、周转箱这类小件，空间利用率能高出20%左右。但缺点也够头疼——对堆垛机的绝对认址精度要求极高，因为货位是敞开式的，没有横梁作为物理限位，伸叉只要偏一点，货物就放不到位，甚至会把货架顶翻。我见过一个项目，就是因为牛腿焊接位置偏差了2毫米，后期调试堆垛机程序，折腾了整整两周。
所以怎么选？我的建议是看你货物的形态与存取频率。如果全是标准托盘，大重量，优先横梁；如果货物体积小、品种多，牛腿式配合更小的伸缩叉，能榨干空间的每一寸。别死脑筋，有时候混搭也是一种方案，比如底层用横梁，上面用牛腿，反正立体库的设计从来不存在“标准答案”。
堆垛机：速度与稳定，从来不是一道选择题
堆垛机就是立体库的心脏。我记得刚设计堆垛机的时候，总觉得跑得越快越好，觉得电机功率大就厉害。后来被现实狠狠打脸——客户要求每小时出入库60托盘，水平行走速度得跑到180m/min，这速度下，整个金属结构就像一根面条一样晃。立柱顶端的水平位移能到50毫米，到了货位根本停不准。后来才明白，堆垛机的设计核心在于加减速曲线的规划，而不只是最大速度。
工程上常用的是S形速度曲线，把加速度变化率控制在一个合理范围。比如，水平行走加速度建议取0.5~0.8m/s²，而加速度变化率（jerk）控制在1~2m/s³。你有空可以用动力学仿真软件跑一下，立刻就能看到立柱的扰动方差在几个数量级上的差异。这里我强烈建议，在方案阶段就做有限元分析，别等设备立起来了再想办法。本人就吃过亏：当时为了赶进度，少做了模态分析，结果堆垛机在某一速度区间共振，噪声跟飞机起飞一样，客户直接要求整机返厂。
另外，堆垛机的认址方式也是个坑。传统上用激光认址条，现在很多用二维码或磁栅尺，但别以为高精度传感器就万事大吉。伸缩叉的定位精度，除了传感器精度外，还受制于货架和地轨的几何精度。我一般要求地轨平直度偏差不超过1mm/1000mm，货架水平度偏差不超过2mm。这些参数在安装阶段你没盯紧，后期补偿程序写得再好也是白搭。
至于提升机构，常见的是钢丝绳和链条驱动。钢丝绳轻，适合高速，但货位深度大的时候容易晃。链条传动直观，维护简单，但高速时噪声大。我个人的经验是：如果起升高度超过15米，还是用钢丝绳+同步轴吧，刚性好一些。当然，这只是经验，具体还得看负载。
WMS与WCS：硬件是骨架，软件才是灵魂
机械结构到位了，如果软件调度乱做一团，整个系统就是个高级货架。很多工程师容易忽略这一点，觉得软件就是写几个状态机。实际上，WMS（仓库管理系统）和WCS（仓储控制系统）之间的接口设计，才是项目能不能顺畅跑起来的分水岭。
我参与过一个跨境电商的仓库，占地面积不大，但SKU多到数以万计。WMS负责订单分配与库存，WCS则负责调度具体设备完成任务。最开始他们用的是简单的一任务一车的轮询方式，结果高峰期，堆垛机频繁任务切换，等待时间比作业时间还长。后来我们改成“任务池+优先级”机制：根据当前设备的实时位置和状态，动态分配最近的待执行任务，并且紧急插单优先。这么一改，整体效率提升了将近25%。
还有一点，就是防摇算法。堆垛机加减速的时候，吊起的货物会像钟摆一样晃动。软件层面可以添加防摆控制，但别指望算法能搞定一切，机械阻尼才是根本。我们通常会设计机械防摇装置，比如在载货台底部增加阻尼轮，和立柱导轨相切，把摆动的能量消耗掉。这就是典型的“机电软协同”，少任何一个，系统都会掉链子。
另外，数据接口一定要标准化。我见过太多项目因为PLC和WMS之间的标签不一致，导致联调时数据错乱。最好直接用OPC UA通讯协议，数据字典提前定好，别用那些私有格式。
施工现场：那些你意想不到的“惊喜”
设计图画得再好，施工现场才是终极大考。立体库对地基要求极高，因为货架和地轨的沉降误差会直接影响堆垛机的存取作业。我们在项目施工前会要求土建专业做沉降观测点，每隔一个月测一次，连续三次沉降量不超过5mm才能安装设备。有时候等不上这个时间，我们只好用灌浆料调平轨道，这完全是治标不治本，后期隐患非常大。
还有一次，货架安装时发现立柱底座的地脚螺栓孔位偏差了15毫米。这不是我们的问题，是土建预埋件跑位了。但工期不能延误，最后实在没办法，用化学锚栓重新打孔，又加了一块底板做过渡。这种现场改设计的事，真是逼着你成长。后来我习惯了在施工前全部用三维扫描仪复核现场基础，再回到模型里做干涉检查。麻烦是麻烦了点，但比返工强。
还有一个易踩的坑：货架安装垂直度。标准要求货架全高垂直度误差不超过H/1000，但我们自己会按H/1500控制。实际项目中，有些安装队为了赶进度，用肉眼吊线锤，最后堆垛机一走，货架“咯吱咯吱”响，听着心里直发毛。这玩意儿必须用电子水准仪逐排检测，尤其是冷暖交替的季节，立柱热膨胀会导致误差变化，所以调试期间最好挑一天内温度稳定的时段。
最后说一下安全。立体库的联锁保护很重要，比如堆垛机在行走状态下，联锁逻辑必须绝对禁止载货台升降。我见过某个项目因为一个传感器没装好，堆垛机在高速行走时货叉伸了出来，直接把货架拉倒，还好当时没有人。从那以后，我要求所有立体库项目必须在PLC里做三重冗余互锁，并且在机械端加撞块保护。
说了这么多，其实就一句话：智能立体仓储库房管理系统，说到底是个系统工程，别迷信单一设备，也别迷信纯粹的算法，真正的功夫在细节里。每一次成功交付，背后都是无数次的现场蹲守与参数迭代。
