做自动化产线这么多年，最怕听到“复合加工”仨字。不是技术难，是坑多。今天聊聊工作站单元，不是教科书式的讲原理，而是聊聊那些图纸上不画、手册里不写的东西。
先抛个问题：你见过多少工作站，是“机器人+机床+传送带”堆出来的？那叫集成，不叫复合。真正的复合加工作业单元，得让工序之间“咬”起来。比如车铣复合，车削刚完，铣刀直接上，连装夹都不用换。可实际做的时候，节拍、精度、排屑，哪个不让你头疼？

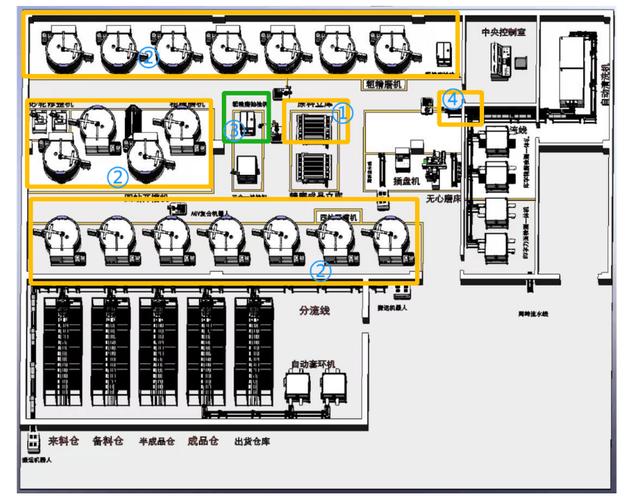

先说布局。别一上来就画岛式布局，那是给单一工序用的。复合加工你得考虑物料流、刀具流、信息流三重交叉。我自己吃过亏——当年做一套阀体加工单元，光图快，把上下料口对着操作员，结果换刀机器人路径跟输送线打架，调了俩礼拜。后来改成L型布局，才顺了。记住：布局不是画出来的，是走出来的。你拿块泡沫模型，把机器人、工装、料仓、清洗站全摆上，自己绕着走几圈，比模拟软件顶用。
一、集成前的“灵魂三问”
别急着选机器人，先问自己：
1. 工件要不要翻转？翻转几次？
2. 刀具寿命能撑住连续加工吗？还是中途得换？
3. 切屑往哪流？会不会堆积在定位基准上？

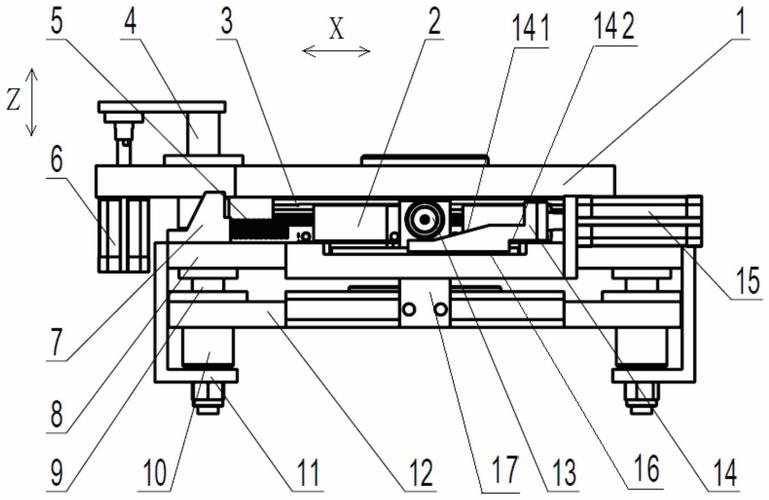

这三个问题看似简单，但要命。有次做高温合金叶片加工，工件要翻面，机器人夹爪设计了浮动机构，结果翻转时重心偏移，每次定位偏差0.3毫米。那阵子天天被现场电话吵醒——最后怎么解决的？加了个气动辅助支撑，成本三百块。可你算算调试工时，够买十套了。所以啊，复合加工的核心不是“自动化”，是“工艺稳定性”。
二、选型：别迷信参数，要算“真实节拍”
很多工程师拿着样本选机器人，看重复定位精度0.02mm就开心。但复合加工单元里，真实精度要算上工具变形、热漂移和夹紧力。之前做过一个项目，客户指定用某品牌六轴机器人，负载20kg，臂展1.8m。算下来末端在极限位刚度不够，铣削振动。我当初提议加一个立柱式支撑，客户嫌影响美观，结果试切出来振纹像鱼鳞。
再说节拍，别拿“理论节拍”当宝。负载率、加减速、等待时间，全得算进去。举个实例：我们做小批量多品种的壳体加工，一开始按80%节拍利用率设计，结果刀具磨损检测频繁触发，实际只有65%。这世界上的节拍，都是预留给意外的——我在团队里定的规矩是，设计节拍必须预留15%以上的余量，不然等客户量产就等着哭吧。
三、加工与上下料的无缝衔接——藏在细节里的魔鬼
复合加工单元里，机床和上下料机构之间的衔接区，是最容易出bug的地方。比如，加工完的工件带着余温和切削液，你让机器人直接抓取，夹爪打滑。所以你得设计一个“干燥/吹气工位”。别看简单，气嘴角度不对，切屑吹进主轴锥孔里，那就等着报废吧。
还有常见的问题：定位销孔藏屑。数控机床加工完，铁屑掉在销孔里，机器人把工件搬走时，定位销一插，工件翘起，加工基准偏了。后来我们规范：所有定位基面必须设计避屑槽，配合气吹清扫。这个细节写进企业标准了，但你去翻国标，没有！
另一个容易忽略的是刀具管理。复合加工单元往往集成多种工艺，刀库容量大。但机器人换刀时，如果是HSK刀柄，一定要考虑拉钉的清洁，不然拉不紧，到高速加工时刀柄飞出来——不是开玩笑，我见过一次，防护罩都击穿了。从那以后，我们在工作站里强制加装刀柄清洁站，配合光学检测，保证每个刀柄拉钉面无屑。
四、控制系统：别把PLC当万能
自动化工作站单元的“大脑”，我越来越觉得得用PC-based控制器配合运动控制，而不是纯PLC。为何？复合加工里有大量协调运动，比如机器人带动工件进行位姿调整，同时机床主轴运行，PLC的扫描周期扛不住。之前用软PLC，逻辑仿真没问题，上机就抖，换用EtherCAT总线和实时核，才算稳住。但也要注意，别过度依赖控制器厂家的“黑匣子”——出了问题你连日志都看不懂。
安全层面，除了光栅、安全门互锁，强烈建议加装“安全速度监控”。不是所有区域都要全速停机，有些工序需要人机协同，比如人工检查表面质量。这时机器人要以低于250mm/s的速度运行，且力矩限制要敏感。我们做过对比，安全PLC+安全驱动器和普通PLC+变频器，反应时间差一个数量级。别看国标只要求安全完整性等级，实际选型时得留足余量。
五、调试复盘：从“能跑”到“好跑”的坎
调试复合工作站，最烦的是“联动调试”。单独验证加工中心没问题，机器人也没问题，一联机就出妖蛾子。有一次，机床门还没完全打开，机器人就伸进去了——信号延迟。问题出在PLC程序里的定时器冲突。后来我们改成三方握手信号：门打开到位→反馈给机器人控制器→机器人再发出允许指令。类似这种坑，不是靠逻辑能完全避免的，你得把每个交互都想象成“现场吵架”的两个人，得有一个仲裁者。
还有一次，刀具寿命管理模块和加工循环没同步，导致换刀时主轴还在转。还好程序有互锁。所以，建议在调试阶段就做“故障注入测试”——故意给错误信号，看系统会不会进入安全状态。很多工程师怕麻烦，可这一做，能让你在交付后省下无数夜晚。
六、一些不太“正确”但很实用的心得
说实话，很多标准条文和设计规范，是写给“理想工况”的。咱们现场，总得妥协。比如，标准要求工作站防护罩要有1.8米高，但如果工件需要吊装，你就得做成移动式护栏，这不算违规吧？安全距离算清楚就行。
再有，别迷信“全自动无人化”。自动化程度越高，故障点越多。特别是复合加工，中间工序多，一个传感器误动作就全线停机。我宁愿半自动，留一个人工干预位，也不愿追求无人化的“高端”而让产线整天停机。客户要的是产量，不是看你的自动化率。
七、写在最后——但别说“总而言之”
自动化复合加工工作站单元，说到底，是工艺、机械、电气、软件的综合博弈。每次做新项目，我都提醒自己：先敬畏工艺，再玩自动化。你在仿真里看着流程丝滑无比，现场却被一个铁屑逼疯。所以，多留一些调试时间，多备一些便宜的传感器。
最后问一句，你们做集成时，是喜欢自己写宏程序，还是用现成的外围模块？评论区聊聊——虽然我也不知道哪儿有评论。
