说来惭愧，入行快十五年，我一直对“数字孪生”这个词有点过敏。总觉得那是给领导汇报用的PPT词汇。直到去年接了条线体的点检改造，甲方点名要可视化智能巡检。我当时的表情大概是：又来？你猜怎么着。真把这套东西落地了，我反而开始跟同行安利起来了。
先别急着上传感器。搞明白你巡检到底要看什么，比采购清单重要一万倍。传统点检靠眼睛看、耳朵听、手摸。但线上系统要解决的是三个问题：有没有异常？异常在哪儿？严重到什么程度？把这三个问题翻译成工程语言，就是“测温、测振、看图像、读工艺参数”。不同的数据源，决定了后面的网络拓扑和存储方案。
先搞清楚你要“看”什么
有些工厂一上来就要全厂布满摄像头，一堆红外热像仪。结果画面拉回中控室，大屏是漂亮，可没人盯得住几十路视频流。我特别反感这种“为了看而看”。真正的可视化巡检，是把分散的点检项变成结构化数据。

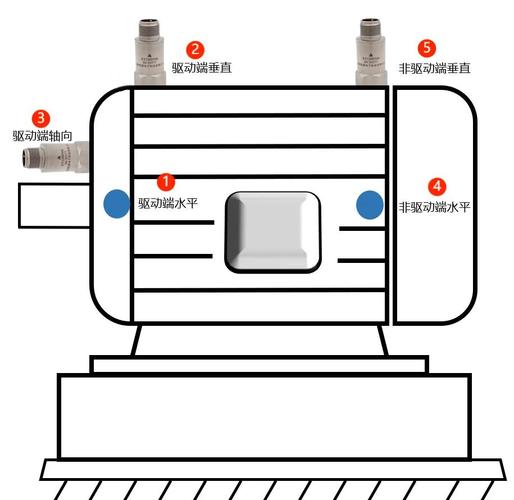

举个实际例子。电机和减速机是产线的心脏。你要监测的绝对不是“电机温度”这种模糊变量。关键点是测点位置。电机轴承座、定子绕组、减速机输出轴，每个测点的正常区间都不一样。我们用 PT100 贴轴承外圈，振动探头用 IEPE 加速度传感器，量程选 ±50g，频率范围 1Hz-10kHz。可能有人说 10kHz 高了。不，对齿轮啮合故障，高频段恰恰是命门。如果你只配一个通用振动变送器，输出 4-20mA，只能拿个整体有效值，齿轮点蚀初期根本看不出来。这就白装了。
感知层：别让数据变成噪音
传感器选型有个“三不原则”：不迷信进口、不只看精度、不做破坏性安装。第一版方案里，供应商推荐了一款高精度温振一体传感器，确实漂亮，价格也漂亮，单价抵我一台普通万用表。可现场环境是几十台变频器扎堆，电磁干扰跑都跑不掉。装上去第二天，振动波形就像醉汉走路。最后换回带屏蔽的 IEPE 传感器和隔离输入模块，数据才像人样。
另外，安装方式这潭水很深。磁吸座方便，但共振频率低，400Hz 以上数据基本失真。螺纹安装才是硬道理。但要在轴承座上打孔，甲方设备科一看就急了：你把我设备打穿怎么办？后来在基座上做专用转接块，表面粗糙度控制在 Ra1.6，锁紧力矩 5N·m。这个数值你写在施工规范里，没人跟你扯皮。
边缘端和网关：别一根筋往云上堆
可视化巡检系统最怕卡顿和断网。把所有原始采样数据都往云平台推，就是给自己埋雷。我们后来在每台设备旁边放了一个工业边缘网关，负责协议转换和第一道数据清洗。Modbus TCP 走 PLC 的实时数据，OPC UA 接 CNC 控制器，温度振动采集走私有协议，网关里做一个统一的数据模型。
边缘端真正干活的是一套简单规则引擎。比如振动速度有效值超过 4.5 mm/s（ISO 10816 的区界），马上触发预警，但只在持续 5 秒后才上报。避免偶尔一次毛刺就轰炸中控室。还有温度变化率判断。某次测点温度从 45°C 每分钟跳 2°C，网关立刻将历史波形缓存标记上“疑似润滑失效”，这个细节后来帮我们抓出一次轴承缺油故障，老师傅直呼这玩意儿有用。
我建议把 FFT 频谱计算也放在边缘端。一个通道 1024 点 FFT，原始数据包 8kB，不算计算全上云，带宽直接爆掉。在网关上算完只拿特征值上送，数据量能压到 1/20。这才是工业互联网该有的样子。
可视化：三维模型不是面子，是效率

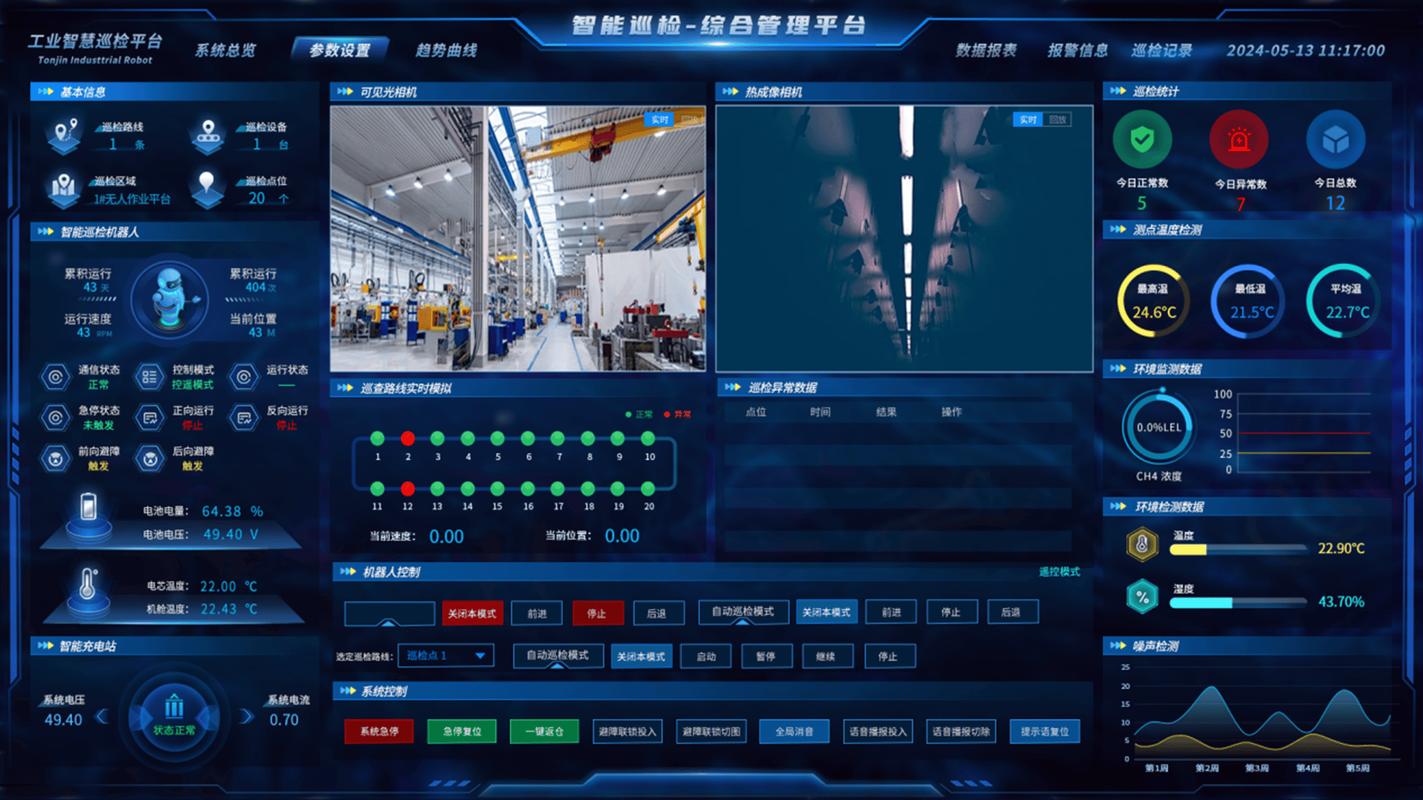

提到可视化，很多方案就是建个三维厂区模型，设备转啊转，灯光闪啊闪。说实话，这跟老式屏保有什么区别？我们的做法是：把三维场景做成一个“可点击的巡检地图”。整个车间按工位划分区域，设备状态用色块覆盖。绿色正常，黄色预警，红色报警。点一下设备节点，右侧弹出实时曲线和最近 7 天趋势，再点一下，跳出报警记录和维修工单。
真正有价值的是把巡检路线也融合进去。传统纸质点检本上的路线是画在纸上的，现在可以用蓝牙信标+Web端安排巡检动线。老师傅拿着手持终端走到点位附近，自动打卡。线路顺序会被记录，如果有人绕路抄近道，系统直接提示。一开始老师傅很反感，觉得被监控。后来我跟他们说，这玩意儿能证明你们按时巡检，不用背锅，积极性一下就上来了。
车间里的可视化大屏，我们倒是特意做了减法。只留三个核心指标：今日巡检完成率、实时报警数、待处理工单。其他花里胡哨的功耗排行、运行时长，藏到二级页面去。信息分层，比填满屏幕重要得多。
几个让人头秃的坑
坑一：WiFi 覆盖是硬伤。巡检终端在金属密集的车间里，走两步就断连。后来换成 5GHz 频段加吸顶AP，还是不行。最后用 4G 工业路由器 + 本地缓存机制才解决。终端先存本地，等有信号再同步。
坑二：网络时钟同步。异常数据要回放，全靠时间戳。摄像头和振动采集器各走各的时钟，差个几秒，事后分析故障原因时根本对不上。解决方式是给所有设备启用 NTP 对准，精度到秒。
坑三：不要忽略人。某个车间因为之前上过一套失败的系统，老员工有抵触情绪。我们没有强制推行，先挑一条示范线反复调优，让效率提升的数据说话。两周后，隔壁线的人主动来问怎么接入。说实话，这套系统最后能落地，一半靠技术，一半靠“混进老师傅圈子”。
写在最后的几句实话
工厂线上可视化智能巡检管理系统不是万能的。它解决不了产线本身的设计缺陷，也代替不了定期维护。但它可以把“盲人摸象”变成“按图索骥”。如果你们正要立项，我的建议是从关键设备开始，从 2-3 个最有价值的测点开始，别贪多。先跑通数据链路，再扩展场景。
最终的验收标准不是大屏有多炫，而是出问题后能不能快速定位、能不能给出趋势判断。能把这两点做到，这系统就算没白花钱。
