摘要：最近跟进了三条非标产线的整改项目，拆解下来发现80%的故障都不是单个零件失效，而是机械系统层面的设计逻辑出了问题。本文结合实际踩坑经验，聊聊中级工程师容易忽略的几个系统设计核心要点，都是现场摸出来的干货。
机械系统不是零件堆叠，是力和运动的闭环
上个月改的汽车焊装线定位工位，原来的设计方选了1吨推力的油缸，单个滑块强度算出来安全系数2.5，完全符合要求，可就是定位精度老是飘，稳定在偏差0.2mm左右，死活达不到±0.1mm的焊接要求。

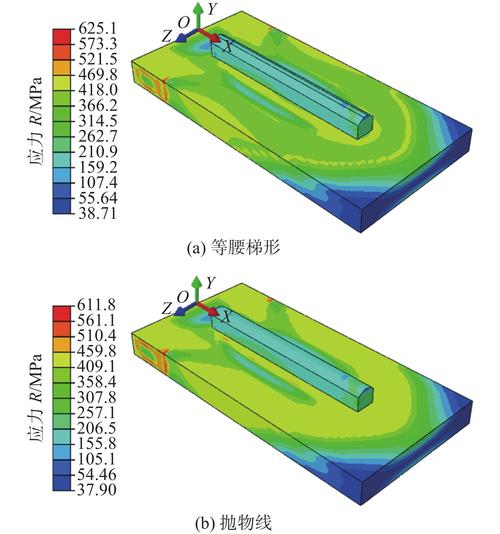

拆了机架的护板一测，我乐了。油缸装在机架侧板的中下部，推滑块向前定位的时候，反作用力直接把侧板拉弯了0.18mm。变形全出在系统的力回路里，不是单个零件的问题。
所有力都要有去处，所有运动都要有基准。这是机械系统最核心的逻辑，好多人就是听不懂。你选再贵的油缸、再高强度的型材，力的走向没设计对，变形就会吃掉所有精度余量。
其实GB/T 3811《起重机设计规范》里早就把这个道理说透了，要求整机制定静刚度限值，不是针对吊臂单个零件，是针对整个起升机械系统的变形总和。我见过太多设计师出图，螺栓选12.9级，连接面只留半个螺栓直径的接触面积，拧紧直接压溃接触面，设备一动就晃得厉害。这叫机械系统？这就是零件堆在一起。
实话讲，改这个问题也简单，把油缸的安装位置挪到定位基准的同一块底板上，让反作用力直接在底板上抵消，不用经过侧板，精度立马就稳了。改完那天调试师傅给我递烟，说调了三个月终于好了。
公差和间隙：机械系统里看不见的隐形杀手
前年做新能源电池电芯分拣移栽，项目组一个资深绘图员画的图，选了C5级滚珠丝杠，伺服电机精度1弧秒，直线导轨精度也够，算出来重复定位精度肯定满足±0.1mm的要求。结果设备装完跑起来，单边最大误差干到0.3mm。调了半个月，全组人都快崩溃了。
哪里错了？算公差的时候只算了单个零件的公差，没把所有环节的间隙加起来。丝杠支座轴承的轴向游隙0.05mm，丝杠本身的轴向间隙0.03mm，弹性连轴器的安装间隙0.04mm，导轨滑块的预压间隙0.05mm，丝杠螺母本身的间隙0.06mm，加起来快0.3mm了。刚好超差。
行业里有个不成文的规矩，精度要求高的机械系统，所有运动环节的误差加总，不能超过允许总公差的1/3。很多人不信这个邪，觉得单个零件都合格，凑起来肯定合格。世界哪有这么美的事。
不过话说回来，也不能全怪设计师，很多项目降本压力大，本来该选C5丝杠非要选C7，GB/T 17587.3里写得明明白白，C7级丝杠300mm行程的累积导程误差就是0.05mm，长行程下来误差直接翻倍，再留点间隙，精度肯定炸。

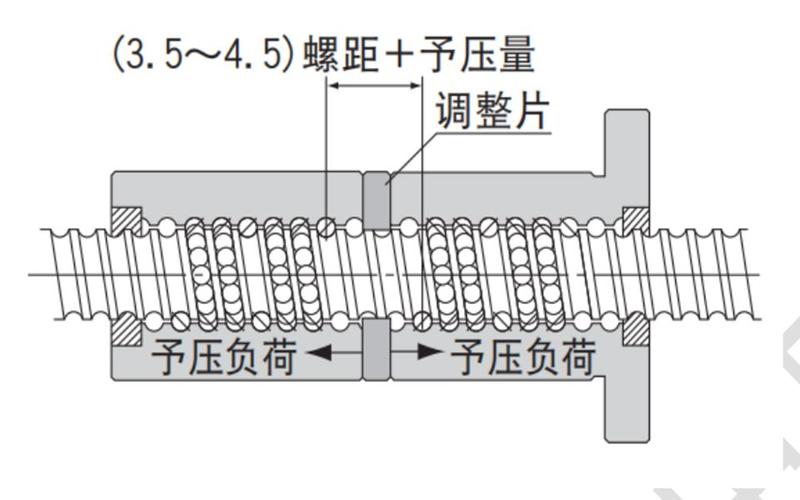

最后我们给丝杠加了双螺母预紧，轴承换了预紧款，把总间隙压到0.08mm以内，精度立马达标。说出来你不信，才花了两千多块钱改零件，之前差点整个机构换掉。
工况冗余：别让偶发故障干掉整台设备
我刚工作那会，做一条12米长的铝型材导轨输送线，当时完全按用户给的额定载荷算，每个位置强度都够，安装的时候也没问题，结果夏天投产，导轨直接拱起来了，跑上去的工件直接跑偏掉下来。
蹲在车间看了一下午才反应过来。南方夏天车间温度能到42度，安装的时候是春天20度，12米长的铝型材，线膨胀系数23e-6，算下来伸长了差不多3mm，我当时两端都固定死了，没留伸缩余量，温度一升高，没地方伸，只能拱起来。
懊恼了好久。这么基础的错误，居然犯了。
系统冗余不是让你堆料增加成本，是给不可控的现场留余地。很多设计师设计机械系统，只算用户给的额定工况，从来不考虑偶发的极端情况。用户说最大80kg，就按80kg算，一点余量都不留，哪天现场工人误放了100kg的工件，直接弯了坏了，赔产线赔产品，亏的更多。
GB 50017《钢结构设计标准》要求受力构件要有1.5倍的极限载荷余量，放到机械系统设计里完全适用。现在我做设计，不管用户给什么要求，受力都会乘1.2的安全系数，长行程的铝结构一定会留伸缩间隙，精度都会留1/3的余量，不是我不会算，是我知道现场永远比设计手册复杂。
对吧？你永远不知道用户会怎么用你的设备。
写在最后
做机械设计快十五年，最大的体会就是，机械系统从来不是零件的简单组合。你盯着单个零件算参数算强度，永远做不出靠谱的设备。要站在整个系统的层面看，力去哪了，误差去哪了，极端情况来了怎么办。
都是踩坑踩出来的经验，记下来，哪天改设备的时候能用得上。
