摘要：很多中级工程师做设计时，总把螺钉当成无需思考的标准件随手选，可实际上超过三成的机械失效都源于连接设计失误。本文结合十几年一线设计、故障排查的实际经验，讲透螺钉选型、预紧、防松里的坑，都是拿钱堆出来的实用经验。
别拿标准件不当核心设计

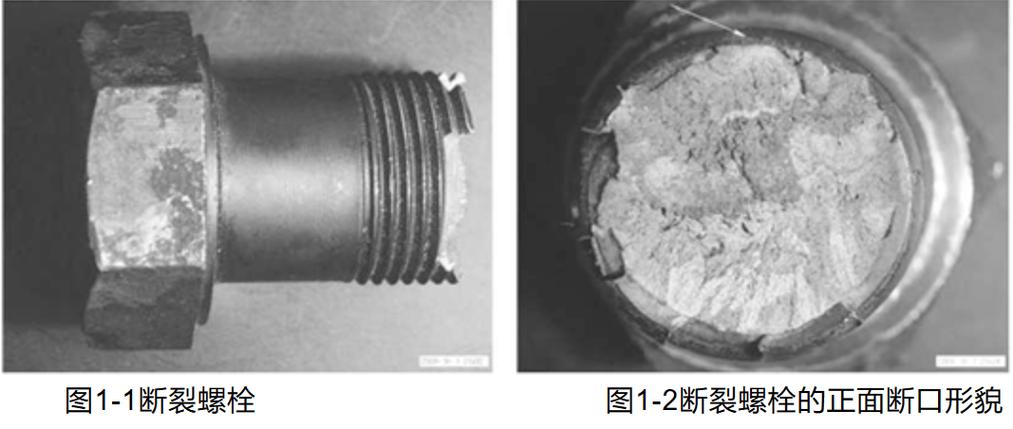

去年帮朋友公司查新能源水冷板失效的故障，三批成品出厂不到两年，近两成出了漏液问题。拆开一看，固定水冷板的螺钉全断了。
谁都觉得螺钉不就是买标准件拧上就行？选的时候只要长度直径对得上，凑活能用就行。你猜那个出错的工程师怎么选的？他挑了最便宜的4.8级普通碳钢螺钉，没算预紧力，没考虑工作温度对强度的影响，甚至连结合面的摩擦系数都没查。
水冷板长期工作在85℃，带1.2MPa的脉动水压，预紧力不够的情况下，结合面一直在微小错动，交变应力直接把螺钉切出了裂纹，慢慢扩展到断裂。
很多人对螺钉受力的认知从根上就错了。大部分人以为螺钉就是承受轴向拉力，其实只要不是铰制孔受剪的场景，结合面的摩擦力才是承受横向载荷的核心，螺钉本身的作用就是提供足够的预紧力。预紧力差10%，结合面失效的概率就能翻三倍。
不过话说回来，也不能全怪设计工程师，很多厂家的选型手册根本不会写这些细节，学校课本里也就讲个大概，真到上手做设计，没人带就是容易踩坑。
选型里你不知道的隐形权衡

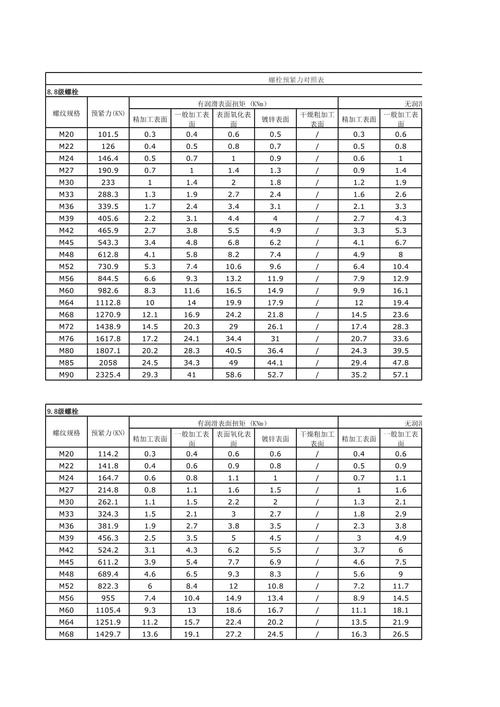

选螺钉第一个要算的就是预紧力，按照GB/T 16823.3-1997的规范，受横向载荷的螺钉连接，预紧力计算公式是：
F0 = (k · F总) / (n · μs)
这里面k是防滑安全系数，一般取1.2~1.5，n是螺钉个数，最容易错的就是μs——结合面摩擦系数。
我见过太多人不管什么结合面，直接把钢对钢的0.2往公式里代。实际呢？阳极氧化铝合金结合面，μs能到0.35；如果结合面涂了防锈油，直接降到0.13，差了快三倍，算出来的预紧力能对吗？
再讲强度等级的坑，8.8级和10.9级，差的可不只是抗拉强度那一栏的数字。8.8级的屈强比是0.8，10.9级是0.9，相同公称直径下，10.9级允许的最大预紧力比8.8级高整整47%。很多人为了省几分钱一颗的成本选低等级，最后预紧力不够，出了问题再改，成本涨了上千倍。
防松的坑就更多了。说实话，我至今还能看到有人在振动工况下用弹簧垫圈防松。弹簧垫那玩意儿也就静态低载荷凑活用，真放到车载电机、工程机械振动大的地方，开三个月保准松。真要防松，振动场合直接用施必牢螺纹，或者涂厌氧胶，重型载荷用锁紧垫圈，比弹簧垫靠谱一百倍。
拧入深度也有讲究，很多人觉得拧越深越牢。钢螺钉拧进铝合金螺孔，1.5倍公称直径就够了，超过2倍直径之后，再深也不会提高连接强度，反而只会增加加工成本，还容易让螺钉承受不均匀应力，反而更容易断。
现场踩坑的血泪经验
前年在汽车主机厂做项目，量产车下线之后，一成多的车出现尾门行驶异响，查了三个月，把尾门所有零件换了一遍都没解决。最后拆开发现什么？就是两颗铰链固定螺钉的装配扭矩错了。设计要求45±5N·m，工人调成了25N·m，预紧力差了一半，一开起来铰链就晃，不响才怪。
扭矩和预紧力的关系，T = K·F0·d，这里的K是扭矩系数，很多人又直接取0.2。实际镀锌螺钉K在0.18~0.22，发黑碳钢螺钉能到0.25，差0.05，预紧力就差了20%，你说准不准？重要的连接一定要用扭矩转角法，别只靠定扭矩，定扭矩只能保证你拧了多大劲，保证不了实际预紧力合不合格。
还有个绝大多数人都会忽略的坑——不同材料连接的热应力。钢的线膨胀系数是11.5e-6/℃，铝合金是23.5e-6/℃，差一倍还多。如果你的产品工作温度范围宽，从-40℃到80℃，连接长度100mm，算一下变形差就是：100 * (23.5e-6 – 11.5e-6) * 120℃ = 0.144mm。这个变形差直接变成螺钉的附加拉应力，算下来差不多300MPa，刚好把一颗8.8级M10螺钉的屈服强度占满，你说时间长了会不会断？
这种情况怎么解决？其实也简单，要么就用更长的螺钉，降低单位变形的附加应力，要么就用钛合金螺钉，线膨胀系数和铝合金差不多，就是贵点，总比批量召回便宜对吧？
干了快二十年机械设计，我最大的感触就是，越不起眼的小东西，越容易出大问题。螺钉就是最典型的例子，见过的整机失效，快一半都是连接出的问题，源头全都是那句“不就是个螺钉吗”。多花十分钟算一个系数，多查一个参数，比你后面花几百万救火划算太多了。
