摘要：本文结合十余年机械项目踩坑经验，分享销连接的选型、强度计算和工艺细节，针对中级工程师常犯的错误做了梳理，所有参数均符合国家通用设计规范，可直接用于设计参考。
上个月去给主机厂做输出轴组件的设计评审，看到一个刚工作三年的工程师选了φ8m6的普通圆柱销做端盖定位。我问他，这个端盖每三千小时要拆开来换密封，你选圆柱销？他说，圆柱销便宜，定位精度够啊。结果样机台架跑了317小时，销断了，端盖窜位，输出轴打齿，几十万的样机废了小半。
你真的分得清不同销的应用场景吗？
很多人做了三五年设计，提起销，就知道是定位用的，最多分个圆柱圆锥。其实销按功能分就三种：定位销、连接销、安全销，每种的选型逻辑完全不一样。
定位销里，普通圆柱销执行GB/T 119.1-2000，公差为m6，配合孔一般选H7，定位精度确实高。但它是靠过盈配合固定在孔里的，拆装一次，孔壁就会刮伤一点，拆装三五次，间隙就大到0.05mm以上，定位精度直接归零。重复拆装场合绝对不能用普通圆柱销，这是血的教训。

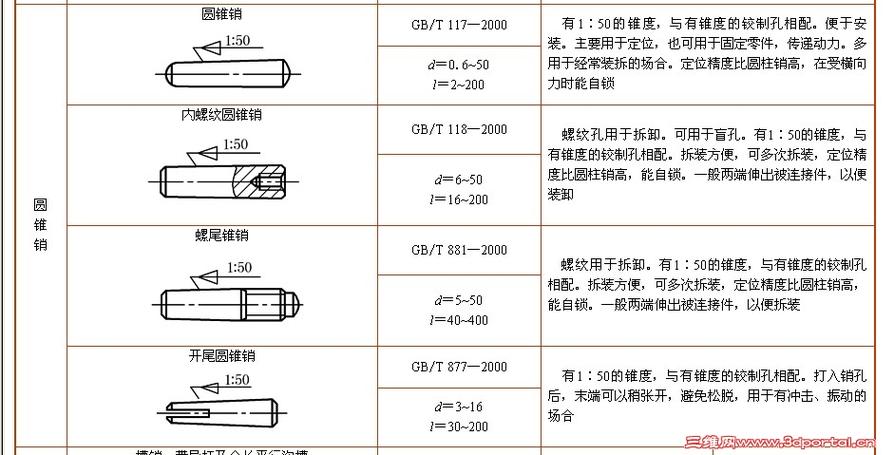

那该用什么？圆锥销，执行GB/T 117-2000，1:50的锥度，敲进去之后越挤越紧，拆装十几次定位精度都不会变。唯一的要求就是要铰锥孔，加工费多几块钱，换十倍的可靠性，怎么算都划算。
连接销用来传递扭矩或者横向力，很多人图省事直接拿定位销凑，那能不出事吗？连接销受载，要配合间隙合适，还要避开应力集中。我见过把销的剪切面直接放在零件分界面上的，那刚好是应力最大的地方，不断才怪。安全销更特殊，它是做过载保护用的，直径必须按过载剪切力精确计算，不能随便拿个普通销代替，本来该断的时候断不了，最后把整台设备干废，得不偿失。
销的强度计算，别只套公式忘了实际工况

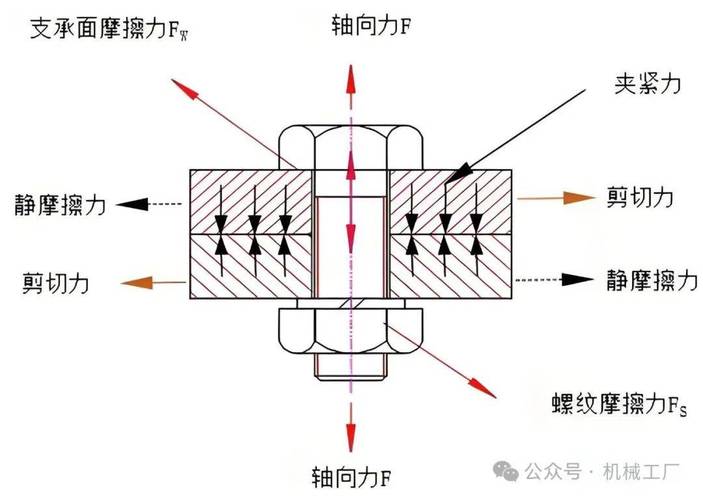

大部分中级工程师都会背剪切强度公式：στ = 4F/(zπd²) ≤ [στ]，其中z是剪切面数。公式本身没错，但套错工况的一抓一大把。
剪切面数永远是强度计算的第一前提，很多双面剪切的销轴，设计师只算了一个剪切面，强度直接少了一半，能不断吗？还有许用应力的选取，很多人直接拿静载的数值往动载上套，这是最常见的坑。
按《机械设计手册》第五版的通用规范：钢质销连接，静载下许用剪应力[στ]为80~100MPa，带冲击的动载下要直接降到50~60MPa；挤压许用应力也要看被连接件材料，如果是铝铸件，许用挤压应力也就80~100MPa，比钢制零件低一半还多，这些全都要调，不能直接套教材里的数值。
之前我在矿山设备部门的时候，有个小伙子做刮板输送机的连接销轴，按满载静载算了一下，选φ30的销刚好满足要求，就定版了。结果样机下井跑了28天，销直接切成两半，刮板掉了，把输送机槽体刮得稀烂。后来查问题，他既没乘动载系数，也没算对剪切面数：刮板碰到大块矸石，冲击载荷是额定载荷的三倍多，而且这根销是双面剪切，他只算了一个面，强度差了快六倍，这不就是送命吗。
不过话说回来，也不是越粗越好。我见过为了安全，选φ20的销做端盖定位，本来两个巴掌大的小零件，加工φ20的铰孔，成本比零件本身还贵，完全没必要。定位销本来就不承载或者只受很小的装配应力，只要定位精度够，选最小满足要求的规格就行。
容易忽略的工艺细节，才是失效的元凶
选型算完，很多人就觉得万事大吉了，其实大半的销失效，都出在不起眼的工艺细节上。
先说销孔加工，需要配合定位的两个零件，必须合装之后一起铰孔，对吧？很多工厂为了提效率，分开加工销孔，靠加工中心的位置度保证，看起来也就差个0.01~0.02mm，你硬把销敲进去，销内部已经带上了几百MPa的内应力，放两三个月，受点温度变化，直接就断了。前年碰到一个注塑厂的模具故障，八个定位销断了三个，查了半天就是这个原因，分开加工位置超差，硬压进去，应力把销撑裂了。
还有倒角，几乎所有标准销的两端都有倒角，但你要是买非标定制的，图纸上忘了标倒角，装的时候销直接把孔壁的材料刮下来，卡在里面，要么装不到位，要么用两次就松了，小细节出大问题。
还有最常见的开口销，多少人装完轴端的带孔销，开口销穿进去就完事了，尾巴不掰开？我刚工作的时候在车间实习，亲眼看到一条汽车零部件生产线，就因为一个开口销没掰开，掉出来，销脱落，凸轮轴掉下来，整条线停了四个多小时，损失几十万，就因为这个几厘钱的小玩意。
还有腐蚀工况，很多人图便宜，用普通45钢的销，不做防锈也不换不锈钢，在潮湿或者有腐蚀性的环境里，用不了半年就锈死了，本来设计成可拆维护的结构，最后只能气割切掉，还伤了相邻的零件。说实话，这些细节哪本教科书都不会当重点讲，都是一次一次踩坑踩出来的。
销这个东西，价格便宜，全是标准件，放在BOM里都排不到显眼的位置，很多人就不把它当回事。可真出了问题，小到样机返修，大到生产线停机，损失不知道是销本身的多少倍。选型的时候多想两句工况，多检查一个细节，比什么都强。
