对于大多数中级机械工程师来说，做设计时注意力永远放在电机、导轨、传动这些核心运动部件上，机架？不就是焊个架子放东西吗？我干了快二十年设计，前前后后接了上百个工业设备项目，一半以上的后期精度问题，根都在机架设计上。今天就把我这些年踩过的坑、攒下的干货倒出来，都是能直接拿去用的东西。
别拿机架不当核心受力件

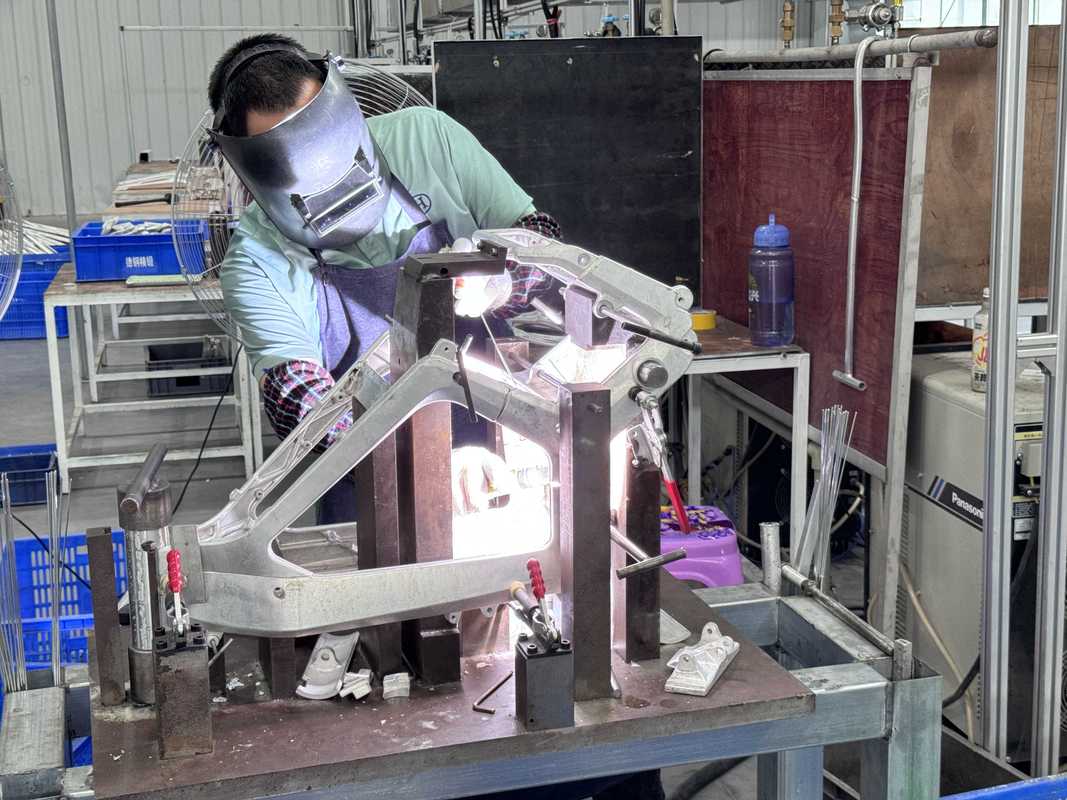

三年前接了一个锂电行业的自动缓存输送线项目，甲方拼命压成本，图纸都快定稿了，要求把机架主梁的钢板厚度从10mm改成6mm，说反正只是放输送辊筒，承不了多少重。我当时拗不过甲方的降本要求，签字同意了。
试运行没问题。三个月后甲方打电话过来，全线卡料，导轨走块偏位，测安装面的平面度，最大变形量已经到了0.22mm，超出设计要求三倍多。拆了机架重新做，加上停线损失，前前后后赔了二十多万。赚的钱不够填坑。
你说机架只是个铁架子？不对。所有运动部件的安装基准都在机架上，机架变形一丝一毫，末端执行器的精度就会偏差几个毫，甚至更多。尤其是高精度设备，机架就是所有精度的根，根歪了，上面再精准的部件都是白搭。
根据GB/T 28047-2011《机床机架 通用技术条件》的要求，机架安装面的平面度公差必须控制在0.05mm/1000mm以内，很多小厂连这个基本要求都达不到，更别说长期精度保持了。
机架设计的落地选型与计算权衡
很多新人设计机架，第一件事就是算强度，看应力够不够。说实话，绝大多数机架失效，都不是强度不够断了，是刚度不够变形了。90%以上的工业设备机架，都是刚度控制设计，不是强度控制。别搞反了顺序。
那什么时候看动刚度什么时候看静刚度？低速重载设备，比如压力机、破碎机，优先保证静刚度，防止长期加载变形。高速运动设备，比如PCB雕刻机、激光切割机，必须优先算动刚度，避免共振产生振纹。我前年见过一个年轻工程师，给3KW光纤切割机做铝型材机架，说铝型材加工快成本低，结果切出来的10mm钢板，边缘振纹能摸到，精度差了0.3mm，最后只能全部拆掉重新做焊接钢制机架，光材料加人工亏了十几万。

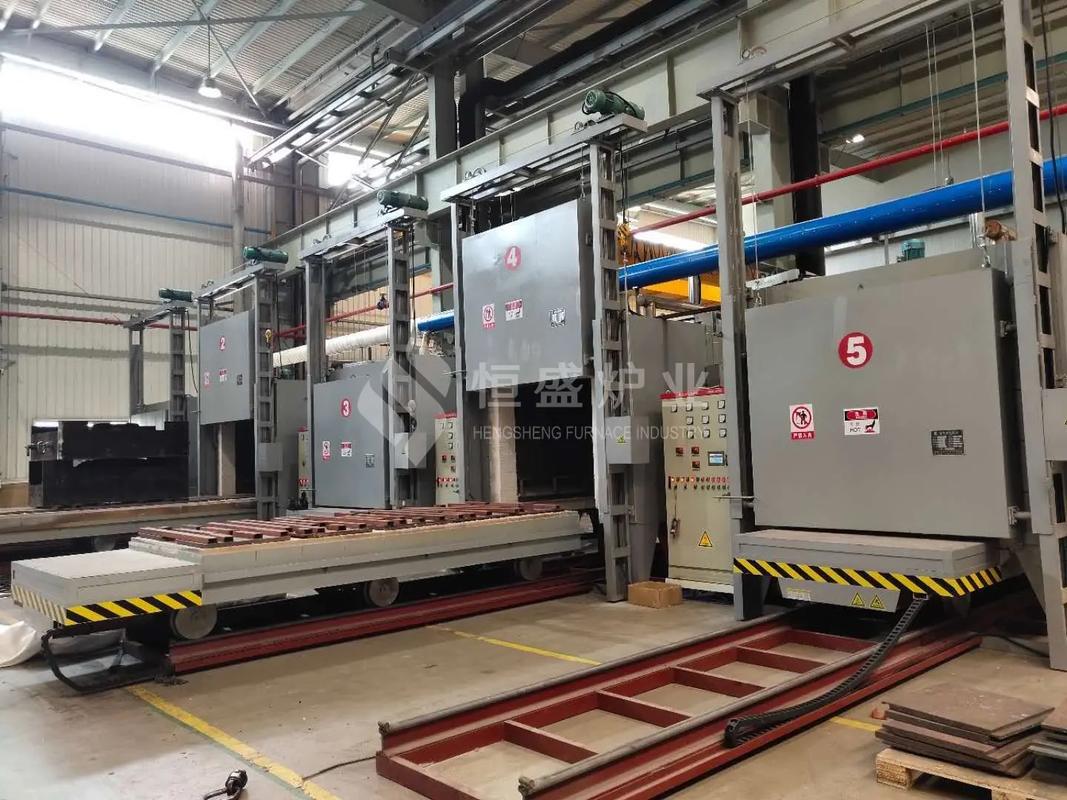

这里说一个最容易被忽略的点：去应力退火。焊接机架焊完之后，内部残余应力大到离谱，如果你不做退火处理，哪怕你加工完精度合格，放两三个月，甚至运输颠簸一下，变形就出来了。我现在要求我的团队，所有焊接机架，焊完必须进炉去应力，粗加工之后还要再做一次二次去应力，最后半精加工保证精度。别看多花了几千块退火费，后期能帮你省几十万的返工费，太值了。
选型上，型材焊接和整体铸件怎么选？小批量、大尺寸、低精度要求的设备，选型材焊接，成本低交货快。高精度、高振动的设备，选整体铸件，动刚度比焊接机架高一个档次，就是贵，交货周期长，权衡好就行，没有绝对的好坏。
那些容易踩的隐形坑
第一个坑，地脚布置。很多人设计机架，地脚随便四个角放四个就完事了。大尺寸机架，地脚必须布置在受力支点的正下方，比如立柱下方、主梁的拼接位置，不能均匀拉开就完事。我之前做一个12米长的锂电分拣线，一开始把地脚均匀布置在每两米一个，结果地面不均匀沉降之后，机架中间弯了0.3mm，后来在每个立柱正下方加了一个可调地脚，才把精度调回来。
第二个坑，随便开孔走管线。很多设计师为了图方便，直接在主梁的腹板上开大洞走电缆、走气管，根本不考虑补强。我做过有限元分析，一根200mm高的工字钢，腹板开一个150mm*200mm的洞不补强，整体扭转刚度直接下降27%，这个数据你在设计手册上找不到，全是踩坑踩出来的。真要开洞，开完洞四周焊一圈补强板，花不了多少事，刚度能保住。
第三个坑，表面敷衍。普通环境喷漆没问题，潮湿环境、腐蚀环境，一定要做热镀锌或者静电喷塑。我之前在中山接了一个电镀车间的挂镀线项目，甲方为了降本，要求普通喷漆，结果才一年多，三根主梁就锈穿了，重新换机架，折腾了半个月，甲方后来自己都不好意思，说不该省这个钱。
机架这个东西，就是设备的地基。你看不见它出风头，但是所有的性能、精度、寿命全绑在它身上。多花点心思在机架上，比你在运动部件上抠零点零几毫米的精度有用多了。
