摘要：摆碾是一种连续局部塑性成形工艺，相比传统模锻，材料利用率更高、成形力更小、锻件精度更好，但很多有基础的机械工程师只听过名字，对实际设计的坑点和选型边界摸不清楚。本文结合二十多年一线锻压工艺经验，整理了设计中最容易出问题的细节，都是踩过真坑攒出来的经验。
摆碾的核心逻辑：和普通模锻滚压到底差在哪
去年帮长三角一家做汽车底盘件的工厂改工艺，原来直齿锥齿轮坯用开式模锻，材料利用率刚过60%，合格率还不到85%，换冷摆碾工艺后，材料利用率干到78%，合格率稳定在98%以上。差了十几个点的料耗，一年下来省出小几百万。

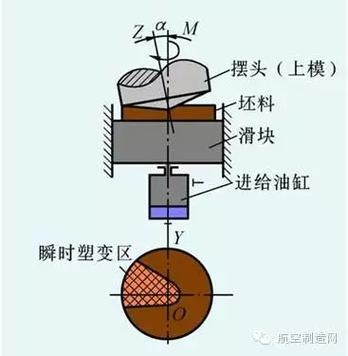

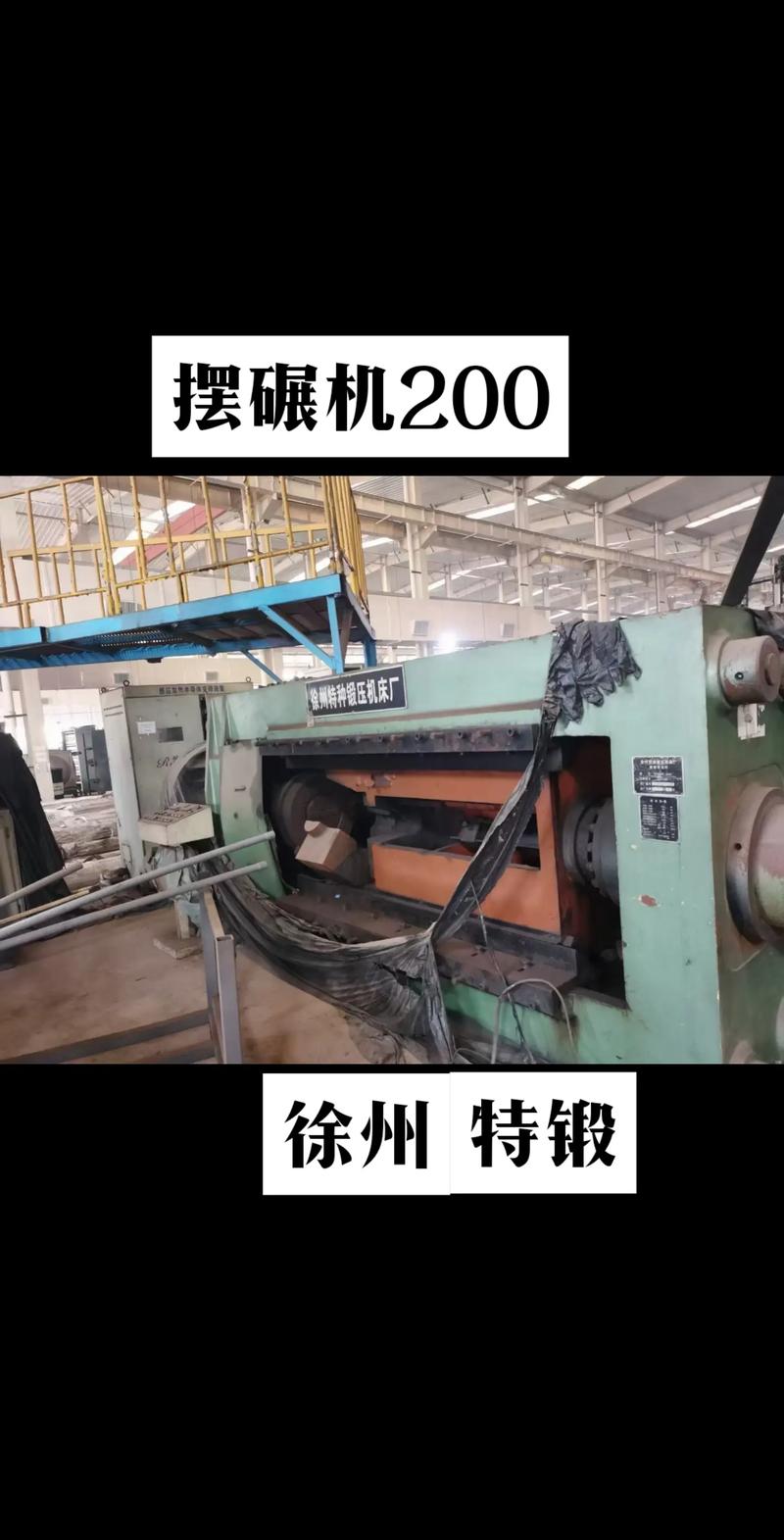

很多人刚接触摆碾，会把它和滚压、径向锻造搞混。说白了，摆碾的上模是一个带倾角的锥形模，工作的时候不光绕设备主轴公转，还会自己自转，一点点把坯料连续挤成最终形状，不是像普通模锻那样一锤子整体压下去。
整体压和局部连续挤，差别有多大？同样成形一件10kg的盘类锻件，摆碾需要的成形力只有普通模锻的1/5到1/10。说白了，你用1000吨模锻干的活，摆碾100吨就能搞定。设备投入差了快十倍。
和滚压的区别？滚压大多是加工回转面的表面，属于表层变形，摆碾是整个体积的塑性成形，坯料整体都会发生变形，根本不是一回事。我刚入行那会把工艺卡写错，把摆碾标成滚压，被总工指着鼻子骂了半小时，记到现在。
摆碾设计最容易踩的三个坑
说实话，原理不难，难在细节，我见过太多工艺师照着书本参数选，到现场出一堆问题。
第一个坑就是摆角选型。按照GB/T 13910-2008 锻压机械安全技术条件的通用规范，摆碾的摆角范围是1°到5°，很多新手上来就选中间值3°，觉得稳了。大错特错。
我当年第一次接汽车从动齿轮坯的摆碾项目，坯件直径200mm，厚度25mm，上来就选了3°摆角，试模的时候边缘金属流动太快，飞边直接开裂，二十多件试样全废了，亏了小十万。那阵子蹲在废料堆里翻坏件，天热汗流进眼睛里，涩得睁不开。
后来改了2°摆角，立刻就合格了。规律很简单，坯件越薄、直径越大，摆角要选越小。厚壁的小件，摆角才能选大一点。
第二个坑，吨位计算漏修正。大家都用这个经验公式算吨位：
P=πFp(0.5D + S cotα)/1000
公式本身没错，但是90%的新手会漏加摩擦系数的修正项。说实话，模具做了氮化处理后，摩擦系数能降到0.1，比干压的0.3低了三分之二，实际需要的吨位比公式算出来的小整整20%。选小了压不动闷车，选大了多花几十万买设备，纯纯浪费。
第三个坑，模具圆角照搬模锻参数。摆碾是连续加载，模具局部应力本来就比模锻大，你还把圆角做的和模锻一样R3，模具应力直接翻三倍，我见过一家厂的摆碾模具，寿命才800件就开裂了，把内圆角改成R8之后，寿命直接干到12000件。差了十几倍，就是一个圆角的事。
什么时候该用摆碾，什么时候别碰
现在很多人对摆碾的印象还停在做小型盘套，不对，现在技术早就更新了。大到直径1m的风电法兰毛坯，小到骨科植入物的关节柄，都能用摆碾做。
汽车的传动轴花键，原来用切削加工，纤维被切断，强度低还费时间，现在用冷摆碾成形，纤维连续，强度比切削的高20%以上，表面粗糙度能到Ra1.6，做完直接用，不用再磨。批量生产的成本比切削降了快一半。
不过话说回来，摆碾不是万能的。有些活你别硬上。
非对称的壁厚差超过10mm的零件，别碰。摆碾是偏心加载，壁厚差太大，设备晃得厉害，精度掉的飞快，你调半年都稳定不了。我早年接过一个偏心凸台法兰的活，折腾了一个月，最后还是改回模锻，白瞎了功夫。
还有，坯料直径超过300mm的冷摆，尽量别碰。变形抗力太大，对设备刚度要求高的离谱，成本根本划不来，直接上热摆就好。热摆做毛坯，精度够，成本还低。
冷摆适合直径300mm以下的中小精密锻件，精度能到IT7-IT9，批量越大越划算。热摆做大尺寸毛坯，减重降耗比模锻强太多。
最后说两句
现在行业里都盯着什么新的成形技术，反而把摆碾这种成熟好用的工艺给忽略了。很多能省成本提质量的活，其实换个工艺就搞定，只是很多人没摸清楚它的脾气而已。
把合适的工艺用在合适的地方，比什么都强。
