摘要：本文结合十余年冲压成形领域的现场项目经验，梳理胀形工艺从概念到落地的实用要点，避开教科书的空泛推导，全是一线能用的经验总结，供有基础的中级工程师参考。
到底什么才是工程上的胀形？别被教科书定义绕晕
教科书给的定义很简单：板材或空心毛坯在拉应力作用下，厚度减薄、表面积增大，得到想要形状的成形工艺。
但放到实际项目里，好多人分不清楚胀形和拉深的边界。对吧？
我刚工作第三年，接了一个压力锅半球形锅身的订单，当时脑子糊涂，套了拉深的下料公式，结果下料比实际需要多了快10%，试模的时候多余的材料全堆在凹模口，起皱起的像波纹纸，废了两批试模料。
十几万的模具钢打了水漂。说起来都是泪。
核心区别其实一句话就能说清楚：胀形变形过程中，绝对不能让毛坯边缘的材料流入变形区，所有的形状变化全靠变形区材料本身的塑性伸长实现。只要有大量材料从外部流入变形区，那本质就是拉深，不是胀形。
工程上常见的胀形分两类，一类是平板毛坯的局部胀形，比如做钣金上的起伏、筋条、凹坑；另一类是空心管坯或者筒体的胀形，比如波纹管、汽车的异形管件接头。
还有不少人分不清胀形和涨形——哦，对了，行业里经常写混，工艺上说的胀形，就是这个月字旁的胀，就是材料变形胀大，别纠结写法，干活的时候能听懂就行。
核心参数怎么定？别硬查表，要留余量
胀形里最核心的参数，就是极限胀形系数，这个直接决定了你能不能一次成形，会不会拉裂。
公式很简单：K = dp / d0，其中dp是胀形后的最大直径，d0是毛坯原始直径。这个是行业通用的计算方式，符合GB/T 13914-2013冲压件尺寸公差的计算逻辑。
一般通用材料的极限胀形系数，教材表里都有，比如退火低碳钢大概是1.2~1.3，奥氏体不锈钢大概是1.2~1.25，铝合金大概是1.15~1.25。
但是！说实话，绝大多数新手都会在这里踩坑。直接拿表上的极限值来做设计。
极限值是什么？是试验条件下，材料刚好不裂的最大值，你放到生产现场，材料公差有波动，模具圆角有磨损，润滑条件每一批都不一样，你用极限值，第一批试模可能就全裂。
我前两年遇到的天窗导轨胀形报废问题，就是设计工程师直接拿了1.28的极限系数，刚好材料那一批的屈服强度比标准高了20MPa，结果30%的报废率，差点把项目拖黄。
我的经验是，设计的时候，实际用的胀形系数，一定要比极限值低5%~8%，留足生产波动的余量，别为了省一点料把整个项目坑了。
还有一个容易忽略的点，就是胀形后的壁厚减薄。胀形是伸长变形，厚度一定会减薄，减薄率大概是多少？一般近似等于变形程度，胀形系数1.2，减薄率大概就是16%左右，如果你这个零件对壁厚有要求，设计下料的时候就要把减薄量算进去，别到时候成品壁厚不够，达不到强度要求。
不过话说回来，软模胀形，比如橡胶胀形、内高压胀形，壁厚减薄会比刚性凸模胀形均匀很多，现在做高端管件几乎都用软模胀形，就是这个原因。去年我跟进的新能源汽车副车架项目，用内高压胀形连接两个铝合金管，减重比焊接工艺做了30%，强度还提升了12%，真的挺惊艳的。

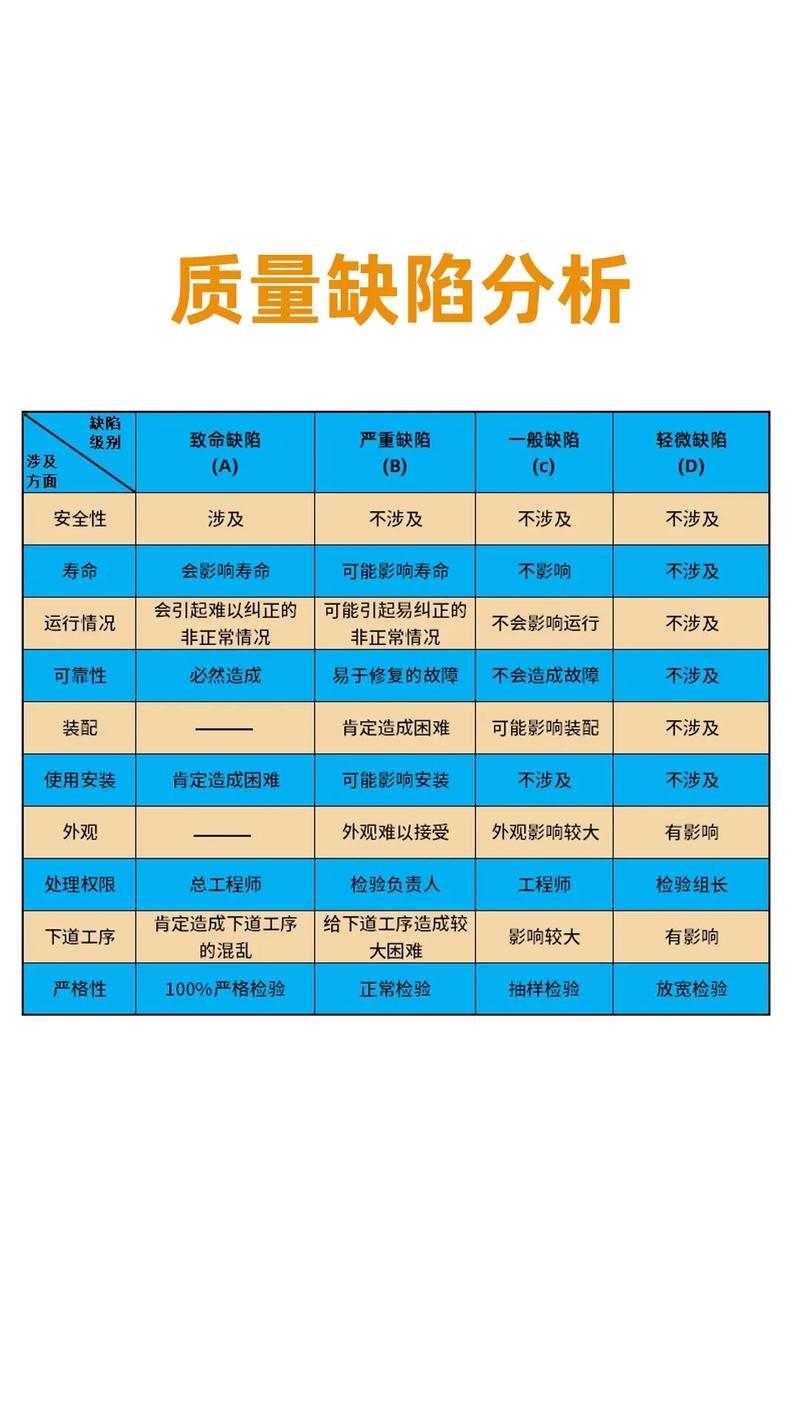

常见缺陷怎么排查？按这个顺序来，少走弯路
干了这么多年，我见过的胀形缺陷无非三类：拉裂、起皱、回弹超差。
先讲拉裂，绝大多数人遇到拉裂第一反应就是改模具，降胀形系数，不对。你得按顺序查。先查原材料，有没有下料毛刺，有没有微裂纹，塑性是不是达标？我上次那个天窗导轨的问题，找了三天，最后发现是剪板机刀片钝了，下料边缘全是微裂纹，胀形的时候应力集中直接裂，调了三天工艺白忙活。
如果原材料没问题，再看胀形系数是不是太大，有没有超过你留的余量，最后再改模具圆角，凸模圆角越小，越容易拉裂，一般胀形凸模圆角要取料厚的3倍以上，这个是底线。
然后是起皱。起皱的原因说穿了就两个：要么就是变形区压应力太大，软模胀形就是内压力不够，刚性胀形就是压边力松了，让边缘材料流进来了——还记得之前说的核心吗？胀形不能让材料流进来，流进来多余的料，不起皱才怪。
我见过最有意思的一个案例，一个年轻工程师做胀形筋，一直起皱，调了半年没好，最后发现压边力设计小了一个数量级，本来需要100吨，他写了10吨，材料哗哗往里流，能不起皱吗？
最后是回弹超差。胀形因为主要受拉应力，回弹比拉深小很多，但大尺寸的胀形件还是会有。我的经验很简单，做过胀整形，提前把胀形量做大0.3%~0.5%，卸压后回弹刚好落到公差范围内，不用改来改去，一次就能搞定。
胀形看起来简单，其实核心就是抓住那个基本原则：变形全靠本身伸长，不能让外面的材料进来。所有的参数设计、缺陷排查，都是围绕这个原则走的。别硬套公式表格，多留余量，出了问题先查来料再调工艺，别上来就动模具，能省好多时间和钱。
