摘要：结合十余年硬脆材料加工的工程经验，讲透超声加工的应用逻辑，梳理工程落地的常见踩坑点，给有基础的机械工程师可直接参考的选型与工艺调整思路。
上次给某航天院所做碳化硅陶瓷透波件的加工，差点翻了车。客户要求崩边不超过0.01mm，普通铣削磨加工试了七八轮，要么崩边要么尺寸超差，最后换旋转超声加工，一次就达标了。
很多人对超声加工的印象还停留在“给刀具加个振动”，没当回事，真到硬脆材料卡脖子的时候，才发现它是真好用。
很多人从一开始就误解了超声加工的核心
超声加工的本质，是利用超声频振动带动工具或磨料，撞击去除硬脆材料，它和传统切削的最大区别，就是绝大多数时间，刀具和工件是分离的。

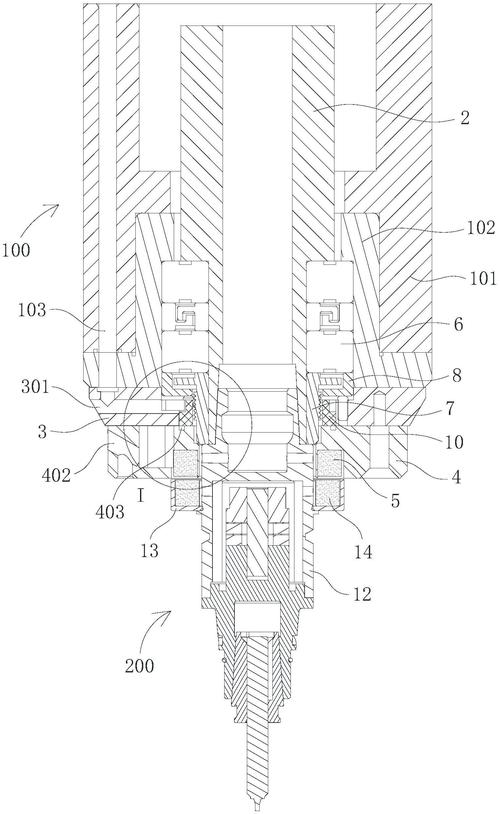

不是随便找个换能器粘在刀杆上就能叫超声加工。核心是换能器-变幅杆-工具头的整体谐振匹配，偏离设计谐振哪怕1kHz，输出振幅都能掉一半以上。白瞎几万块的配件。
行业通用的谐振频率区间分的很清：20kHz左右多用于粗加工，振幅大，材料去除率高；30~40kHz多用于精密精加工，振动频率高，表面质量好，对工件的冲击小。这个是几十年工程验证下来的通用规范，别瞎改。
现在常用的超声加工路线，分旋转超声加工、超声辅助切削、游离磨料超声加工几种，做碳化硅、氧化铝陶瓷、蓝宝石、单晶氮化镓这类硬脆材料，旋转超声固结磨料加工的性价比，目前没有对手。
普通切削加工硬脆材料，刀具一上去就是大切削力，直接崩裂，刀具磨损快到你不敢看。超声加工靠高频冲击断屑，切削力能降50%以上，刀具寿命翻几倍，表面质量还能提升好几个等级。
工程落地最容易踩的坑，我全踩过
第一个坑，就是谐振不匹配。很多小厂图便宜，买了通用换能器随便车个变幅杆装上，开机试了觉得能动就是能用，实际上振幅根本不够，加工起来和普通加工没区别，还多花了钱。
怎么测？拿激光测振仪打一下工具头端面的振幅，达不到设计要求的80%，就重新调变幅杆的尺寸。差一点都不行。
第二个坑，工具头材质选错。我刚接触超声加工的时候，加工碳化硅陶瓷盲孔，图省事用了普通高速钢工具头，不到两个小时，端面磨掉了0.3mm，孔口锥度直接超差。后来换了CVD金刚石涂层硬质合金工具头，做了30个零件，磨损才不到0.02mm。差别就是这么大。
第三个坑，静压力调错了。很多人惯性思维，觉得压力越大切得越快，对超声加工来说完全错了。压力太高，变幅杆的振动直接被压死，根本振不起来，不仅切不动，还直接把工件顶崩。我试过，加工10mm厚度的氧化铝陶瓷，压力调到0.6MPa，直接碎了三块工件。现在我做这类工件，静压力都控制在0.1~0.3MPa之间，稳得很。
第四个坑，冷却排屑错了。用普通乳化液，高频振动下几分钟就起满泡沫，泡沫根本带不走磨屑，加工深孔的时候直接堵在孔底，工具头干磨，很快就断。我之前断过一根两千多的金刚石工具头，掏了一下午才把断茬掏出来，懊恼到晚饭都没吃。
现在我都用低泡沫的专用超声磨削液，条件允许就做工具头中心出水，排屑顺得很，没再断过工具头。
选型权衡：性价比最高的实操思路
说实话，很多工程师选型的时候容易贪贵或者贪便宜，走极端。我给大家理一下我用了十几年的选型逻辑。
频率怎么选？如果是加工硬度大于HRA85的硬脆材料，精度要求IT7以上的精加工，选35kHz左右的系统，振幅控制在3~5μm就够用。如果是开粗，去除余量超过1mm，直接选20kHz的，振幅要10~15μm，效率高。
变幅杆材质选什么？铝变幅杆便宜，密度小，超声损耗低，就是强度不够，做大加工量容易裂，适合小批量试制。钛合金变幅杆，强度高，耐疲劳，就是价格差不多是铝的两倍。不过话说回来，批量生产的话，钛合金能用两三年不换，铝的可能大半年就要换，算下来还是钛合金划算。
磨料选游离还是固结？游离磨料就是把磨料混在切削液里，工具头不带磨料，适合加工复杂型腔，单件试制，成本低，就是效率低，表面质量差一点。固结磨料就是把磨料烧结合金化在工具头上，效率比游离高3~5倍，表面粗糙度能做到Ra0.1μm以内，很多时候不用后续抛光，就是工具成本高，适合批量生产。
去年我们做一批蓝宝石摄像头衬底，批量月产一万片，用固结磨料旋转超声加工，直接做到Ra0.08μm，尺寸精度控制在±0.002mm，不用后续化学抛光，每片加工时间从原来的12分钟降到2分钟，客户直接把原来的研磨线换了。
现有数控车床铣床改超声加工靠谱吗？如果是小批量多品种，花几万块加个超声刀柄就能改，够用，性价比很高。要是月产过千的批量件，直接上专用超声加工机床，精度稳定性比改装的好太多，长期来看更划算。
现在第三代半导体、陶瓷航天部件、光学玻璃这些领域的需求起来了，硬脆材料精密加工的痛点越来越多，超声加工刚好踩在了这个需求点上。只要摸透它的脾气，避开那些常见的坑，它就能给你解决很多传统工艺解决不了的问题。
