很多机械工程师入门第一课就学了尺寸公差的定义，能背出公差带，能查表选配合，真到做项目的时候，还是会翻车。我攒了十几年的工程经验，不讲入门定义，只讲干活能用得上的干货。
为什么你算对了公差，装起来还是不对？

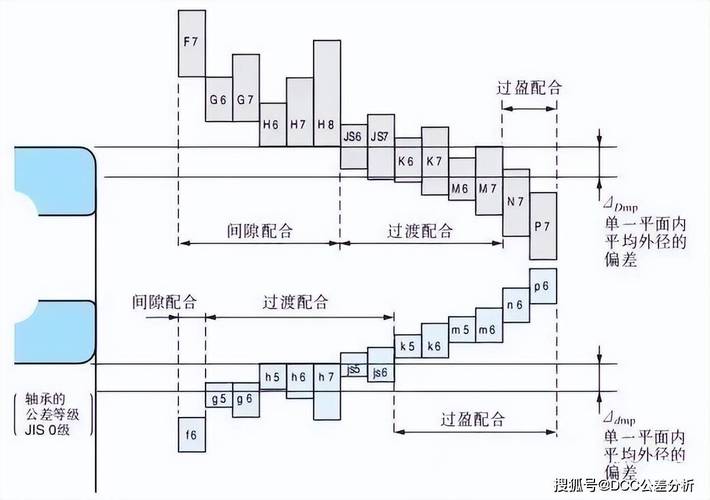

之前我在做第一代新能源汽车驱动电机端盖的时候，就见过项目组的年轻设计师照着轴承样本直接选公差，轴承室Φ80选H7，轴颈Φ80选k6，查表算出来的过盈量完全符合样本要求，批量生产出来出厂测试也全过，结果交付三个月，就有15%的电机出现了轴承窜动异响。
拆解一看，轴承和端盖孔直接松了，能徒手转。问题出在哪？
没人考虑加工后的变形。
端盖是铸铝件，粗加工之后没有放足够的时间自然时效，半精镗孔之后，尺寸还在持续变化。我们后来追踪了五十个合格工件，放一周之后再测，80%的孔缩小了0.02~0.04mm。原本合格的公差，直接落到了H7公差带的下沿，甚至超差变成负偏差，过盈配合直接变成了间隙配合，跑起来能不松吗？
很多人到现在还把尺寸公差当成孤立的数字，以为查完表填进图里就完事了。完全不管你的零件是什么材料，用什么工艺加工，加工后会不会变形。公差是给整个生产流程提的要求，不是给图纸填的数字。
尺寸公差选型，本质是成本和性能的权衡
实话讲，我见过太多设计师犯一个毛病：公差越严越好，仿佛公差提的越细，自己水平越高。
这完全是错的。公差每提高一个等级，加工成本至少翻一倍。
之前我们项目做工业机器人的底座安装孔，刚毕业的设计师直接给了Φ110H6公差，好家伙，外协加工厂报上来的加工费直接比预算高了三倍，还说要上精镗工序，特制刀具，排期还要等两周。后来我们重新校核定位要求：底座本来安装的时候就要用铰制孔螺栓，留一点调整量完全不影响机器人的定位精度，最后改成Φ110H8，加工费直接打回原来的预算，装配也完全没问题。

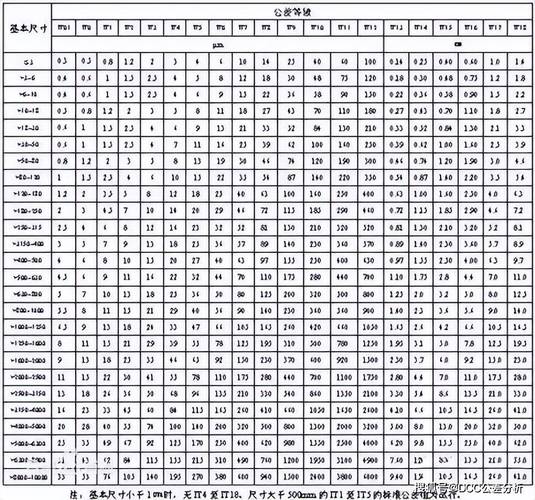

按GB/T 1800.2-2009的公差应用规范，IT01~IT1一般用于量块基准，IT2~IT5用于精密配合，IT5~IT13才是普通机械产品的配合尺寸，IT14以上就是非配合的自由尺寸了。你给一个不需要控精度的安装孔提IT6，不是给工厂和自己找麻烦吗？
不过话说回来，该严的地方绝对不能松。比如发动机曲轴的主轴颈配合，公差必须给到IT5，差一丝，运转的时候振纹够你喝一壶，这个钱省不得。核心就是一句话：只给需要控制的位置提要求，不需要的地方一分多余的精度都不要加。
几个容易被忽略的实用经验，都是踩坑踩出来的
第一个，温度补偿别忘了。
我刚工作那年做化工泵，工作温度稳定150℃，泵壳是铸铁，叶轮是铝合金，线膨胀系数差了快一倍。常温下选的过渡配合，过盈量0.01~0.03mm，完全符合要求。结果升温之后，铝合金膨胀比铸铁大太多，实际过盈量直接涨到了0.08mm，叶轮抱死，泵轴直接扭断，烧了一台电机，赔了不少钱。
现在我做高温工况的配合，一定会算实际工作温度下的公差：Δ = Δ常温 – d(α1Δt1 – α2Δt2)，d是配合公称尺寸，α是线膨胀系数，Δt是工作温度和室温的差，算完再选公差，从来没出过问题。
第二个，批量生产大胆用概率法调整公差。
很多人做公差分析只会用极值法，算出来的公差卡的特别死，加工难度特别大。实际上只要你的工艺稳定，批量加工的尺寸基本都是正态分布，99.7%的尺寸都落在公差带中心附近，完全可以用概率法放大1.3~1.5倍的公差，既不影响最终的互换配合，又能大幅降低加工成本，只要你工艺过程SPC控得住，放心用。
第三个，大尺寸零件别死卡小公差，学会用修配法放大公差。比如几吨重的机床床身导轨配合，你要全尺寸卡IT6公差，加工成本够买半台机床了，把配合面的公差放大，装配的时候配磨，既保证精度又省成本，这才是工程思维。
尺寸公差从来不是书本上印的死表格，每一个数字背后都是材料、工艺、成本、寿命的平衡。多盯着生产端的实际变化，别拿着模板套，少踩几个坑，产品自然就做稳了。
