摘要：本文从一线机械设计经验出发，聊聊CT扫描仪核心部件的设计难点、选型权衡，以及容易踩的隐形坑，给有一定基础的机械工程师做参考。
去年帮南方一家创业公司改一款临床用16排CT的滑台精度问题，改了三版才搞定，坑踩得我现在看体检CT报告，都下意识扫一眼重建有没有伪影。
很多人觉得CT是影像设备，核心是算法和探测器，机械只要能转能走就行。这话真的害人。只要有一丝的精度偏差，再好的算法都补不回来，拍出来的片子医生根本没法看。

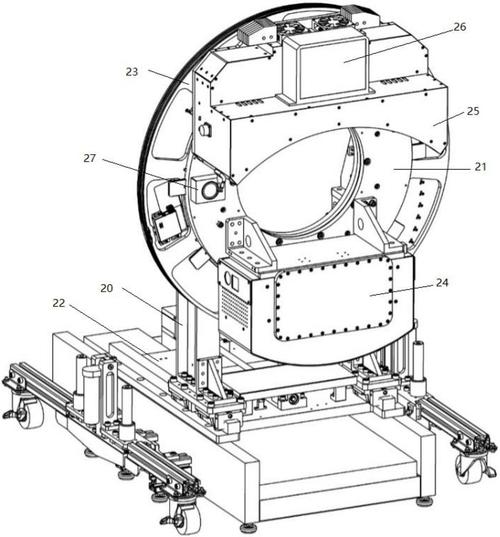

CT扫描仪旋转机架的精度死线
CT的核心运动就是机架旋转，球管和探测器分别装在机架两端，一圈一圈转，从不同角度拍投影，最后重建出断层图像。所有机械设计的硬指标，都绕不开旋转精度。
临床CT要求最低扫描层厚到0.5mm，重建出来的单个像素边长往往不到0.3mm。你旋转机架的端面跳动差个0.02mm，出来的图像边缘直接糊成一团，小病灶直接就被盖住了。
我早年碰到过一家做口腔CT的创业公司，为了省成本，把旋转轴承选成了普通P0级深沟球轴承，装完测端面跳动0.022mm，拍出来的牙根片全是重影，整批十几台机架全部返工，亏了小两百万。
按照行业通用的IEC 60601-2-44医疗电气设备标准，CT旋转机架的径向跳动必须小于0.01mm，端面跳动小于0.005mm。这是硬指标，差一丝都过不了注册。
说实话，很多新手设计师觉得只要买进口高精度轴承就万事大吉，不对，安装配合公差才是最容易踩的坑。过盈量大了，轴承的预压游隙被完全压没，转起来半小时温度升4度，热胀之后精度直接飘出公差。过盈量小了，跑三个月就松，跳动直接超差，用户找上门来你还要拆机换，太折腾。
我做了十几年设计，现在一直用的配合是：轴承座内孔走H6公差，轴颈走k5公差，装配的时候用液氮冷装轴承内环，绝对不能用锤子敲，哪怕一下，都会碰坏滚道，精度直接废一半。
滑台传动系统的选型权衡

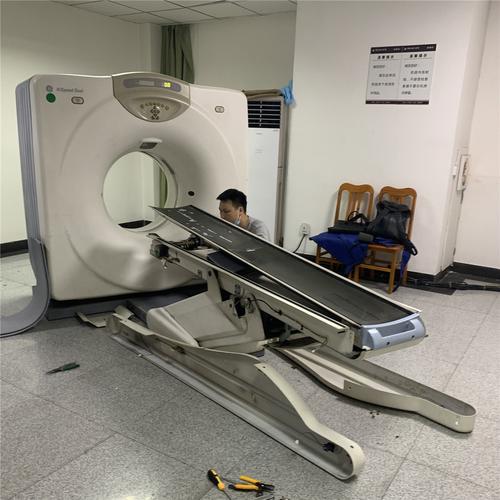

聊完旋转，就得说滑台。不管是病床进给滑台，还是探测器平移滑台，匀速性和定位精度就是命根子。
很多做小型CT的朋友，为了压缩成本，想用滚珠丝杠加步进电机，我劝你一句，别碰。CT扫描的时候要求滑台速度波动不超过0.1%，步进电机哪怕丢一步，就是0.2mm以上的误差，重建出来直接有长条状伪影，医生直接把片子退回来。
那直接上直线电机好不好？直线电机速度快、加速度大，没有背隙，精度确实高，但是贵啊，一套64排CT的滑台直线电机方案，比丝杆方案贵快三倍，而且刚性不如丝杠，碰到100kg以上的大体重病人，病床下沉零点几毫米，精度还是没保住。
不过话说回来，除了320排以上需要捕捉动态心跳的高速CT，普通16排、64排临床CT，选C3级精度的研磨滚珠丝杠配17位绝对值编码器伺服电机，完全满足要求，成本还能降一半，量产很香。
还有一个容易漏的细节，就是直线导轨的预压调整。预压调太大，摩擦力上去，电机带不动，连续工作发热大，用个一两年磨损就超标。预压太小，病人躺上去病床晃，扫描的时候探测器抖，出来的片子发虚。我一般习惯按照导轨额定动载荷的8%来调预压力，刚好，刚性够，摩擦力也不大，这么多年没出过问题。
温度变形：被忽略的隐形精度杀手
做CT设计的，十个有八个会在温度变形上踩坑。国标要求CT机房温度控制在22±2℃，但是国内很多基层医院，为了省电费，夏天开26度，冬天开18度，温差能到快10度，你不提前做变形补偿，到了现场直接跪。
算个简单的账，1米直径的灰铸铁机架，灰铸铁的线膨胀系数是11×10⁻⁶/℃，温差5度，直径变形量就是ΔL=αLΔT=11e-6×1000×5=0.055mm。什么概念？你要求端面跳动才0.005mm，一下差了10倍，这不直接废了吗？
我去年改的那台16排CT，原来的设计就是探测器支架用了铝合金，铝的线膨胀系数是23×10⁻⁶，比灰铸铁高一倍，夏天机房温度到26度，探测器中心偏移了0.08mm，重建出来全是放射状伪影，怎么调算法都没用。后来把探测器支架换成和机架同材质的灰铸铁，变形差降到0.02mm以内，问题直接解决了。
现在很多人做宠物CT、车载CT，要减重，把机架换成铝合金，那你一定要做对称变形补偿，把球管和探测器的安装座设计成对称结构，让两边的变形量互相抵消，不然拉到野外做扫描，温差变个三五度，精度直接没了。我见过做车载CT的，为了减重把机架壁厚减到15mm，跑了两趟长途运输，变形就超了公差，连机架门都关不上，太惨。
有人说加温度传感器做软件补偿行不行？当然行，但是成本上去了，小批量定制还好，量产的话，还是靠结构设计解决最靠谱，毕竟软件补偿也有滞后性，碰到快速温度变化还是顶不住。
搞CT扫描仪的机械设计，说白了就是抠细节，每一丝每一毫都要抠，看起来都是不起眼的小地方，哪个地方漏了，到了临床就是大问题。毕竟这玩意儿是用来找病灶救人的，差一点都不行。
