很多有三五年机械设计经验的工程师，都学过工艺仿真，也会操作常用软件，可一到实际项目就翻车。算出来的成形载荷差出三分之一，试模回弹和仿真结果对不上，花大价钱做的仿真最后成了投标用的摆设。这些问题，我在现场摸了十几年，见的太多了。
为什么你做的工艺仿真模拟总和实际对不上？

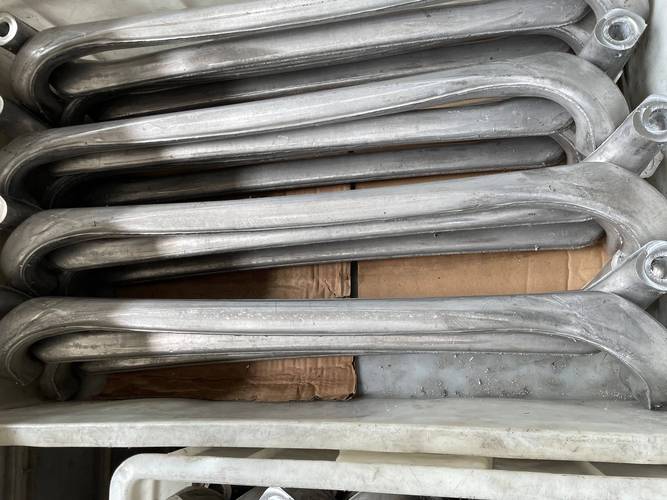

上个月刚帮一个汽配厂解决了一个锻造项目的问题。他们做铝合金汽车控制臂，仿真算出来的成形载荷是1200吨，开了1000吨的锻压床上马，打了五件，四件充型不满，还有一件把模具压裂了一道小缝。
查了下他们的仿真模型，问题出在哪？边界条件全用的默认值。模具温度设成恒定200℃，坯料温度也给了均匀的420℃。实际呢？车间连续生产，每三分钟压一件，模具连续工作四小时，表面温度早就升到270℃以上了，铝合金坯料放到传送带上，送进模具的过程边角已经降温了快50℃。
就这两个参数差了几十度，载荷差了快30%，一点都不奇怪。
很多人刚学仿真，总盯着网格画的细不细，求解器选的对不对，把最多的时间花在调云图颜色上。说实话，网格哪怕粗一点，边界条件对了，结果偏差也不会超过10%。边界条件错了，网格画到1微米精度也白搭。
还有一个常见坑，忽略摩擦系数的实际变化。干摩擦和有润滑的摩擦系数差一倍都不止，很多人直接用软件默认的0.3，实际锻造用石墨润滑，一般都在0.15到0.2之间，就这一个数，就能让你算出来的成形载荷差出好几百吨。
工艺仿真模拟选型，适合的才是对的
前两年碰到一个老板，刚开厂就砸了两百万买全套仿真软件，说要做高端研发，结果一年下来，工程师只会用它画网格，大部分项目还是外包出去做仿真。冤不冤？

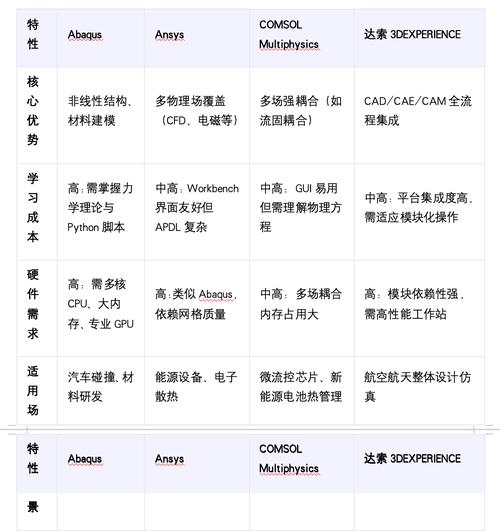

说实话，不同工艺对应不同的软件，根本不需要大而全。你做冲压成形，AutoForm的精度和效率比通用软件高太多，价格还便宜一半。你做锻造轧制，DEFORM就是行业标配，成熟的材料模型库省了你多少事。你只是算个焊接残余应力，ANSYS的Mechanical模块足够用，根本不需要买高级的非线性模块。
不过话说回来，预算不够就不能做仿真了？不对。我早年在国企的时候，项目经费紧，用开源的Elmer做冷挤压工艺仿真，材料参数自己测了输进去，最后算出来的应力误差才9%，完全满足工艺调整的需求，一分钱没花。对吧？
选型的核心，是看你要什么精度，什么产出。如果你只是要预判有没有开裂起皱，不需要精确到0.1mm的回弹，普通的显式动力学求解足够，不需要上高阶求解器，算起来还快，一个模型晚上就能出结果，要是上了高阶网格，说不定算三天都出不来，耽误项目进度都是常事。
工艺仿真模拟的核心，是落地不是出图
我见过太多仿真报告，云图做的五颜六色，各种应力应变曲线列了一大堆，最后没有一句说这个工艺要改哪里，参数要调多少。这种仿真，做了有什么用？
前年给一家商用车厂做纵梁冲压工艺优化，他们原来的工艺干出来的纵梁，端部回弹一直超差。按照GB/T 13914-2013《冲压件尺寸公差》，1.5米长的纵梁，公差要求是不超过0.8mm，他们干出来一直稳定在1.1mm到1.3mm之间，报废率超过12%，亏了不少钱。
原来他们也做过仿真，说回弹没问题，符合要求。我拿过来模型一看，拉延筋的参数错了，他们把整体拉延筋阻力设成了均匀值，实际上纵梁的端部截面变化大，阻力要比中部高15%左右才对。重新调整模型，把拉延筋圆角从原来的R8改成R5，计算出来回弹就能降到0.5mm到0.7mm之间。
一开始车间的老师傅不信，说干了十几年都是R8，改了肯定出问题。结果试模第一根，测出来回弹0.62mm，刚好在公差范围内，报废率直接降到1%以下。
这里给大家一个通用的合格判定标准，针对成形工艺仿真，误差计算公式是 $\delta = \frac{|\delta_{sim} – \delta_{actual}|}{\delta_{actual}}$，行业通用要求是δ要低于15%，只要做到这个精度，就足够指导生产了，没必要追求百分之几的误差，那都是学术论文搞的东西，现场生产根本不需要那么高。
真的，很多工程师走入了一个误区，就是把仿真当成了玄学，非要追求完美的结果，反而忘了，仿真就是帮你省试模费用，省试模时间的工具。少试一次模，就是几万块的料钱省下来了，这才是仿真的价值。
工艺仿真模拟没那么玄乎，也没那么难。它不是拿来凑成果的工具，也不是包治百病的神药。你把边界条件摸对，把选型选对，把结果落到工艺调整上，它就能给你赚回大把的钱。就这么简单。
