上个月刚帮汽车焊装车间调完一台新的人机协作机器人，拆了重装三次，差点把我半年的摸鱼时间都搭进去。
摘要：本文结合实际工程案例，讲解人机协作机器人设计选型、布局环节的常见误区，给出符合行业安全规范的落地建议，帮中级工程师避开项目落地的隐形坑。
别被标称载荷骗了，安全边界才是人机协作的核心
大部分工程师选型，第一眼看的都是载荷、臂展、重复定位精度。对不对？
说实话，我见过不下十个项目，卡在安全认证环节，整批货滞港，问题全出在没人在意的碰撞力阈值上。

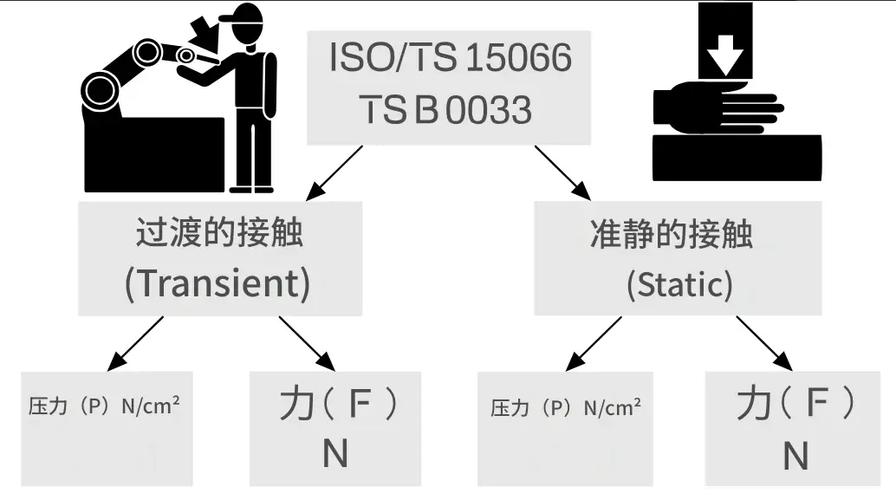

行业通用的安全规范ISO/TS 15066，明确规定了不同接触区域下的最大允许冲击力和静态力，比如躯干接触的最大冲击力不能超过150N，手部接触不能超过210N。很多人选型的时候，只看厂商给的标称载荷，根本不会自己算不同姿态下的惯性冲击力。
我三年前给汽车座椅生产线做拧螺栓工位，踩过一个至今印象深刻的坑。当时选了一款标称8kg载荷的协作臂，末端的扭矩扳手加力传感器总重才3kg，怎么算都够，对不对？结果第三方做碰撞测试的时候，臂满速运行到二分之一臂展位置的侧向碰撞，冲击力直接飙到280N，比标准要求超了快一倍。
最后怎么改的？硬生生把最大运行速度从1.5m/s降到0.8m/s，产能直接掉了三分之一，甲方差点掀桌子解约。
记住，选型的时候，一定要提前要求厂商提供不同臂展姿态下的惯性参数，自己算最大碰撞冲击力，别拿着标称载荷直接拍板。哪怕降点速降点产能，也比项目黄了强。
末端执行器的选型，比机械臂本身更影响落地效果
很多人觉得，协作机器人的核心是那根臂，夹爪只是个配件，随便选个能夹东西的就行。

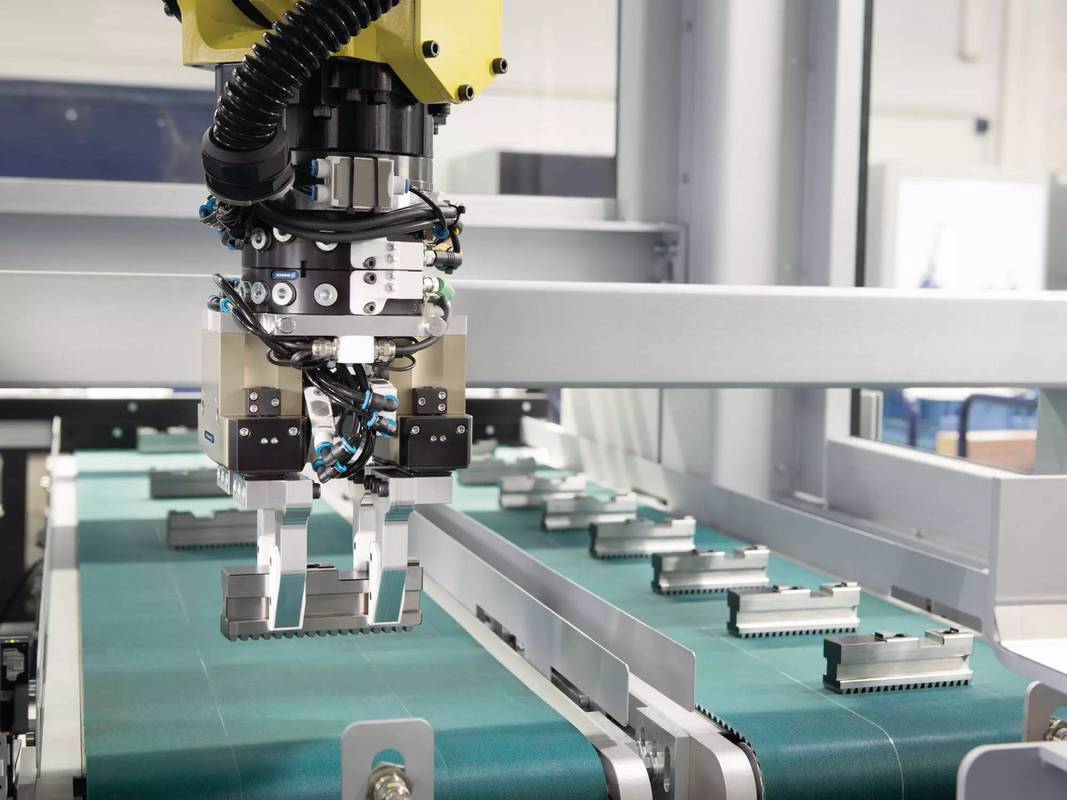

去年在电子厂的PCB插件工位，碰到过一个哭笑不得的问题：人机协作，工人放板，机器人插电容，工位一天停十几次，全是碰撞误触发。拆开问题一看，原来用的是普通气动平行夹爪，夹持力没法实时调，夹轻了PCB掉，夹重了稍微碰到工人的袖子就触发安全停，工人都嫌麻烦，宁愿自己插，不用机器人。
后来改方案，有人说换进口力控自适应电动夹爪，一套下来一万八，是原来气动夹爪的十倍价格。说实话，我当时给的方案是改气路，加个几百块的比例调压阀，换一套边缘钝化的橡胶夹指，总造价才一千多，夹持力就能稳定控制在40N以内，碰到人手也不会超阈值。
结果甲方领导认牌子，非要换进口的，最后花了大价钱，产能也就提升了不到10%，钱全打了水漂。
按照GB 11291.1-2011机器人安全规范的要求，末端执行器不能有大于5mm的锐边，接触力必须满足协作安全要求，选型的时候别只看行程和最大夹持力，先过安全这一关。没必要盲目追求高端配置，适合场景才是最划算的。
工位布局别追「无围栏」概念，适合才是最好的
现在行业里都在吹「全区域无围栏人机共融」，仿佛不做无围栏就是落后，对吧？
我去年做3C电池包装项目，一开始就是按甲方要求做的全开放无围栏布局，只用安全激光扫描仪做区域防护，结果呢？工人穿个带反光条的工服，阳光一照扫描仪就误触发，工人拿个纸箱走过，也误触发，一天停个十几二十次，产能根本上不去。
最后改了什么？加了一块1.2米高的透明聚碳酸酯挡板，只留一个40cm宽的上下料开口，只要机器人在自动运行，就把挡板关上，上下料的时候工人开门，机器人自动降速待命。改完之后，误触发率直接降了90%，安全等级照样符合要求，甲方啥话都没说。
其实风险防控的逻辑，ISO 12100写的明明白白：本质安全设计优先，然后是安全防护，最后才是管理。全开放无围栏听起来先进，但是把安全防护的压力全给了传感器，传感器误触发的概率本来就高，算一笔账，一天误停十次，一次五分钟，一个月就是25小时，少出两批货，那点省下来的空间钱早就亏没了。
合理的布局逻辑是什么？把机器人的自动运行区和人的操作区分开，只有上下料的时候人才进机器人的运动范围，其他时候机器人关起门来满速跑，既保住了效率，又满足了安全要求，一举两得。
最后说两句
人机协作机器人不是用来凑概念的，是用来帮工厂降本提效的。很多项目做砸了，不是技术不行，是一开始就追着热点跑，没沉下心算细节，踩了那些教科书中不会提的坑。
多算一遍安全阈值，多对比一下选型方案，别盲目追高端参数，做出来的项目肯定不会差。
