很多有三五年经验的机械设计师，碰到滚动轴承问题都容易栽跟头——要么按样本选完不出半年就失效，要么安装完温升超标抱死。本文结合十余年工程设计碰到的真实案例，讲清楚滚动轴承设计里最容易忽略的几个核心要点，都是踩过坑才总结出来的干货。
别光套样本：额定动载荷的隐藏前提
说实话，我见过八成的中级工程师选轴承，就是拉样本里的额定动载荷，算完寿命刚好够就敲定。哪有这么简单？
GB/T 307.1明确规定，滚动轴承的额定动载荷，是基于可靠度90%、10^6转寿命条件下的试验值。也就是说，你的工况如果转速变了、载荷变了、可靠度要求变了，这个数直接用就是错的。
去年我帮一家钢厂改输送辊的轴承设计，之前的工程师按额定动载荷选了6312，算出来寿命十年，结果三个月轴承就报废了。拆开一看，内圈已经磨出了清晰的沟痕。查工况才发现，输送辊每次接高温钢坯都有3倍左右的冲击载荷，他算当量动载荷的时候，冲击系数直接取了1，实际应该取1.8到2.5。哪里会够？

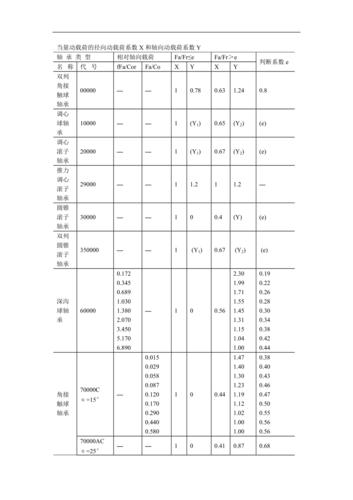

变载荷工况一定要用载荷谱折算等效动载荷，不要拿最大载荷直接算，也不要拿平均载荷凑数。对可靠度要求高的场合，比如风电主轴、航空附件，还要乘以寿命修正系数，要求99%可靠度的话，额定寿命要打三折都不止。对吧？
这不是细节。
这是命。
工作游隙才是核心：原始游隙没用
不过话说回来，就算载荷算对了，很多人死在游隙上。我前年碰过新能源汽车驱动电机的轴承问题，设计师选了深沟球轴承6208，按手册选了常规的CN组游隙，样品做温升试验，跑半小时轴承温度直接干到120度，然后直接抱死了。

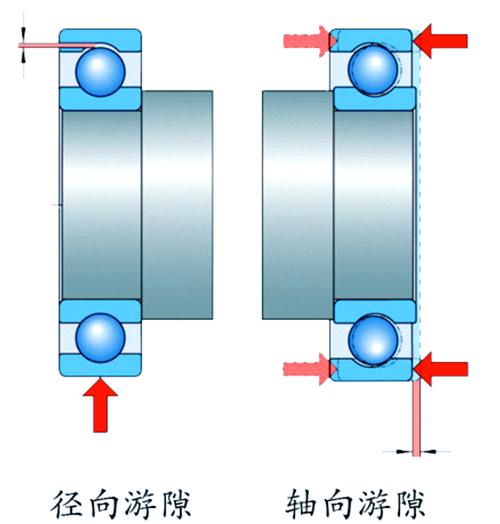

为什么？没人算工作游隙啊。大家都只看轴承出厂的原始游隙，忘了两个最关键的影响因素：配合过盈量会让内圈涨大，吃掉一部分游隙；运转中内圈温度比外圈高，温差带来的膨胀又吃掉一部分游隙。
正确的算法很简单：工作游隙 = 原始游隙 – ΔG1(过盈引起的游隙减少量) – ΔG2(温差引起的游隙减少量)。那台电机的内圈和轴的配合是k5，过盈量平均0.018mm，内圈涨开后游隙直接少了0.014mm，加上运转时内圈比外圈高15度，又少了0.008mm，原始CN组游隙才0.005到0.015mm，算下来工作游隙直接变成负的了，可不就抱死了？
后来改成C3组游隙，工作游隙留了0.01到0.02mm，温升直接降到75度，完美解决问题。高速工况一定要留够工作游隙，别听什么游隙小精度高就瞎选，精度再好，抱死了有什么用？
失效分析别甩锅：九成问题出在设计端
碰到轴承失效，很多人第一反应就是“轴承质量不行”，换进口品牌就好了。我敢说，九成的失效，问题根本不在轴承本身。
前几年给造纸厂改烘缸轴承，原来用的某知名进口轴承，不到两年就出疲劳点蚀，换了两次还是一样。我去现场架百分表测了轴承座的同轴度，我的天，两个轴承座孔的同轴度差了0.12mm，远远超过设计要求的0.03mm。这么大的不对中，轴承直接承受附加偏载，实际接触应力比设计值高了两倍多，什么轴承扛得住？
最后只是把轴承座重新镗孔，修正了同轴度，换上同型号的国产轴承，用到现在快八年了，拆开来检查滚道还完好得很。你说气人不气人？
还有润滑的坑，太多人搞错了。高速轴承加润滑脂，谁告诉你要加满的？加满了轴承转动的时候搅油发热，温度升得飞快，正确的量是轴承空腔的1/3到1/2，只有低速重载的场合才加到2/3，最多不能超过3/4。
还有密封，多尘工况用接触式密封圈，本来是对的，但是接触式密封本身就会摩擦生热，转速超过1000转还要硬用，密封磨损失效连带轴承温度一起飙升，最后一起完蛋，选非接触式的迷宫密封不好吗？
安装的坑也不少，很多工地安装工人图快，拿铁锤直接敲轴承内圈，敲得内圈滚道都出暗伤了，用不了几个月就疲劳剥落，正确的做法是用套筒只压内圈，需要过盈配合的话，把轴承放到80到100度的油里加热，热装进去，别硬敲。
滚动轴承看起来结构简单，标准体系也成熟，随便找个手册就能查参数，但是真要做好设计，全是藏在标准字里行间的细节。别迷信样本参数，多结合实际工况抠细节，少踩坑就是给项目省大钱。
