很多做了三五年设计的工程师，提起核心部件能说的头头是道，轮到螺钉，多半嗤笑一句：不就是标准件，选了拧上就行。真的是这样吗？
我十年前跟进过一个出口小家电项目，一万两千台产品，出货三个月全被退回来，原因就是换滤芯用的M3螺钉滑牙，整批拆修重拧，亏掉了大半年的利润。从那之后我就知道，这不起眼的小螺钉，藏着多少设计人没注意到的大坑。
摘要：本文结合十余年机械设计项目经验，梳理螺钉选型、预紧、防松环节最常见的踩坑点，给出符合GB规范的实操方法，帮你避开批量失效的风险。
为什么说你选螺钉从第一步就错了
多数人选螺钉，无非是看安装空间定头部样式，看载荷定强度等级，算好长度直接选标准件，完活。可就是这第一步，错漏百出。
强度等级真的越高越好？我见过设计师怕断，直接把设计要求的8.8级换成12.9级，拧进铝合金壳体，三个月不到，螺纹孔周围直接开裂。12.9级硬度高、抗拉强度大没错，可弹性模量和普通钢材没差多少，预紧力上去之后，硬螺钉拧进软铝，应力直接都集中在铝壳体上，热胀冷缩几次，不开裂才怪。一般情况下，铝壳体连接，8.8级足够用，非要用10.9级都得算应力，12.9级真的没必要。
再说螺纹加工方式。同M3 4.8级螺钉，滚压螺纹比切削螺纹的疲劳强度高30%以上，牙底的应力集中系数小整整一倍。我当年踩坑那个项目，就是供应商为了省成本，把原定的滚压螺纹换成了切削，反复拆装十几次就滑牙，谁能想到？
拧入深度的口诀大家都背过：钢件拧1倍公称直径，铝件拧1.5d，铜件拧2d。可你有没有考虑盲孔的余量？我上个月还在车间看到整批返工的光伏支架，设计师算长度的时候，直接把螺纹拧到底，螺钉头顶到盲孔底部，打扭矩的时候，螺钉顶死了，根本没有预紧行程，扭矩够了夹紧力为零，运到现场晃两天全松了。盲孔一定要留至少0.5d的余量，别让螺钉先顶底。
符合GB/T 196普通螺纹的公差，很多人直接选6g就对了？不对，过盈配合的螺纹连接，要选过盈公差，间隙过大直接松，这个细节，一半的人不会注意。
预紧力才是螺钉的灵魂，90%的人算不对
做连接设计，螺钉的核心作用是什么？不是拉，是靠预紧力把两个零件夹紧，靠结合面的摩擦力承受外载荷。预紧力不对，一切白搭。

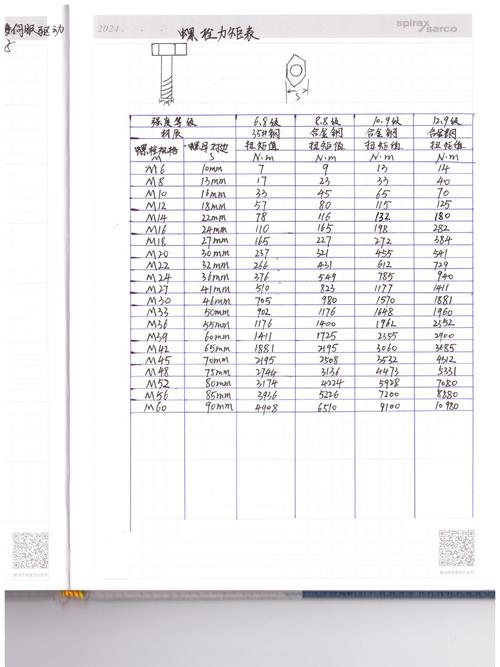

大家都知道扭矩预紧的公式：F₀ = T/(Kd)，F₀是预紧力，T是扭矩，K是扭矩系数，d是公称直径。几乎所有人都默认K取0.2，对不对？可你知道K的变化范围有多大？
无润滑的热镀锌螺钉，K能到0.3，涂了防锈油的发黑螺钉K能到0.15，涂了PTFE润滑的K甚至能到0.1。你都按0.2算，K=0.3的时候，同样的扭矩，预紧力只有设计值的三分之二，肯定松。K=0.1的时候，预紧力超了一倍，直接把螺钉拧断。
我之前在汽车零部件厂做过测试，同规格M6镀锌螺钉，无润滑打10N·m扭矩，预紧力的离散度能到40%，就是因为表面粗糙度和镀锌层厚度不一样，K变了。批量生产的时候，最好是先抽测十件，算出实际的K再定扭矩，别直接拿经验值套。
还有一个误区，交变载荷下，预紧力越大越结实？不对，完全反过来。螺钉受交变载荷，应力幅才是疲劳失效的核心，预紧力够大的情况下，只要结合面不分离，外载荷引起的应力幅就会稳定在最小值，预紧力再往上加，平均应力变大，螺钉的疲劳寿命反而会下降。我之前做振动筛机架，一开始把M12螺钉预紧拉到80%屈服强度，三个月断三根，后来降到50%屈服强度，保证结合面不分离，用到现在五年多没断过。你说神奇不？
按GB/T 3811的规范，受预紧的静载连接，预紧力一般取螺钉屈服强度的70%到80%，受交变载的，取40%到60%就够，别瞎加。
防松不是加个弹簧垫圈就万事大吉
说到防松，第一反应就是加个弹簧垫圈，对不对？说实话，弹簧垫圈的防松效果，差到离谱。我早年做过振动试验，10Hz的正弦振动，普通弹簧垫圈的M8螺钉，四个小时预紧力掉了90%，和没防松差不多。那东西也就是靠垫圈的弹性蹭点摩擦力，振动稍微大一点直接没用。
分场景说吧。永久连接不需要拆装的，直接涂厌氧胶，乐泰243中等强度，便宜好用，只要涂对了，防松十年没问题，成本才几分钱一个，比啥都划算。注意涂胶不要涂到第一牙，留出来，不然第一牙粘死，拆的时候容易断。
需要经常拆装的，首选尼龙嵌件锁紧螺母，只要尼龙圈没坏，防松效果比弹簧垫圈好十倍，价格也贵不了几毛钱。要求更高的振动场合，比如工程机械的动臂连接，用楔齿自锁垫圈，那个真的稳，就是贵，普通民用项目没必要用。
很多老设计师喜欢用双螺母防松，其实方法对了效果也不错，但90%的人拧错了。双螺母的正确拧法是，先拧下螺母到预定预紧力，再拧上螺母，对顶拧紧，靠两个螺母之间的轴向力压紧螺纹，你要是先拧一个再拧另一个随便带紧，那和没防松一样，该松还是松。
还有，软基体比如塑料、铝合金，一定要加大直径的平垫圈，分散预紧力，不然预紧力直接把基体压陷，用不了多久预紧力就掉了，硬铸件就没必要瞎加，多一个结合面多一个松的风险。
做多了机械设计就会明白，越是不起眼的标准件，越考验真功夫。大部件出问题，大不了改设计返工，小螺钉出问题，就是全批次的事故，赔到你肉疼。多留半毫米余量，多算一次预紧力，多选对一次防松方式，比什么都强。
