上周六留堂答疑，实训楼三楼的智能产线实训台，一股子没散干净的导轨润滑油味，四个学生围着PLC接线柜蹲了半圈，鼠标点了一次又一次启动，产线走了两步，上料台卡在半中间不动了。没人说话，只有控制柜里风扇嗡嗡转。我靠在门框上没说话，等着他们自己找问题。
学生第一个永远绕不开的卡点：信号
十个学生调产线，八个上来先盯机器人的运动程序，改来改去参数试了个遍，就是动不了。没人想起来先查最基础的IO信号。
上个月有个小组，整线卡了三个小时，上料缸就是顶不起来，程序翻了十几遍，最后蹲下来才看见，磁性开关装反了，感应块在缸体另一侧，信号一直是断的。摘下来换个方向，十秒就动了。
原来我写教案的时候，只把信号定义列在PPT上，对着讲一遍就完事。后来才想明白，学校里给的都是预接线的实训台，学生碰不到实际接线的坑，出去到工厂，第一个死在信号上。
现在我改了教学内容，第一节课不碰程序，每人发一张IO分配表，拿个万用表对着端子一个个量。通不通，对不对，哪个接错了自己找。

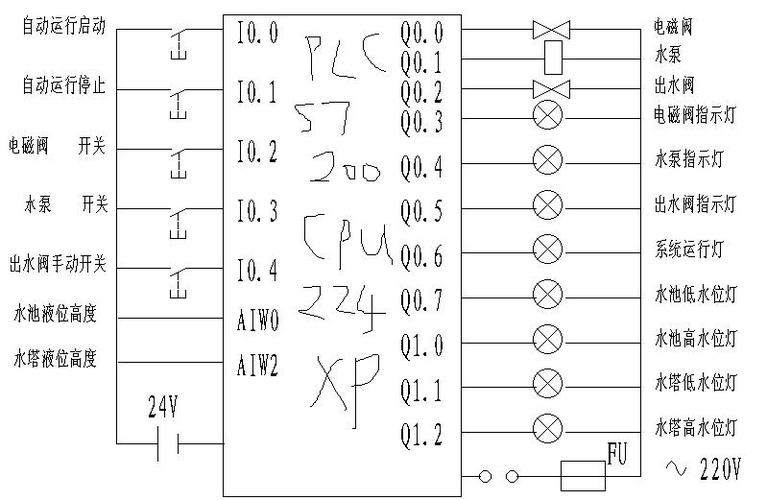

智能产线调试IO信号排查接线图
说实话，不管是学校实训台还是工厂真产线，调试的一半时间都在找信号问题。线压错了端子，传感器被铝屑挡住了，通讯头松了脱了，甚至电源没开，这种破事我见多了。哪有教科书里那种所有信号都完美对齐的场景？
比程序错更头疼的：协同节拍错配
单个工位都调通了，一碰全流程就乱。要么机器人已经过来抓工件了，传送带还没把工件送到位，要么上料缸早早就顶起来，等机器人等半分钟，整线效率掉的一塌糊涂，说不准哪次还撞。
学生都怪程序逻辑写错了，翻来覆去改触发条件，其实大部分问题，根本不是逻辑错，是节拍没给缓冲冗余。
我原来也觉得，逻辑对就够了，直到前两年带学生去汽配厂参观，那个干了十五年的调试主管蹲在产线边跟我们说，他调整线，都是把每个工位的动作时间拆开来，零点几秒零点几秒磨，差0.2秒都不行。

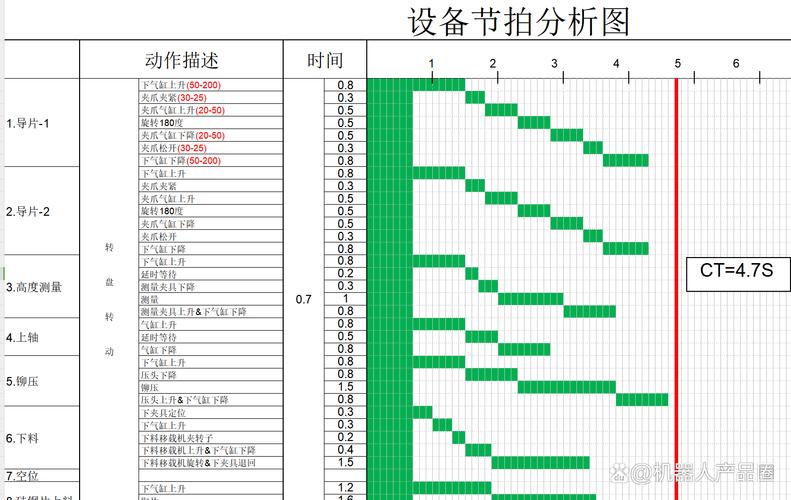

智能产线多工位协同节拍时序图
不过话说回来，现在的数字孪生仿真软件都能算节拍，为什么还要到实台上调？仿真里的传感器是理想的，传送带是不打滑的，气缸顶出永远是0.3秒，实际呢？实训台用了五六年，气缸密封件老化，顶出有时候0.3秒有时候0.5秒，传送带用久了松紧不一样，走十公分有时候差零点一秒，累积起来就是错。仿真能给你一个基础，最终还是要到实台上磨，对吧？
改了三次的教学顺序：先动起来，再改对
改了三次的教学顺序：先动起来，再改对
最开始我教智能产线调试，顺序跟教科书一样：画原理图→接线→写程序→整体调试。结果两个星期的实训，过去一周半了，学生还没见整线动过，个个都垂头丧气，觉得这玩意太难了，学不会。
后来第一次改顺序，变成拆成单个工位，调通一个再连下一个，进度快了不少，还是有学生放不开，怕错。
去年我又改了一次，直接给学生半调好的产线，接线已经接好了，程序框架也搭好了，留几个故意埋的坑，让学生上来就调，出了问题自己找，找错了自己改，搞懂了再从头搭一遍。没想到效果出奇的好。
有个平时上课总打瞌睡的男生，那天调通第一个工位，看着机器人把工件稳稳抓到传送带上，当场蹦起来喊了一声，那兴奋劲儿，整个实训楼都能听见。我那时候就想，原来不是学生学不会，是原来的教法把学生框住了，不让他碰错，他永远学不会调试。
调试这活儿，哪有一次就对的？我见过干了十年的老工程师，一个小通讯问题卡一天的都有。急功近利想一次调好，反而越调越乱。
现在我改了评分标准，原来是谁先调完通线谁拿高分，现在是谁的问题排查步骤写得最清楚谁拿高分，哪怕最后没调通，步骤对了也给一半分。就是要磨掉学生的浮躁，让他们知道，调试就是一点点试，一个个排错，没什么捷径。
昨天整理实训柜，翻出去年学生写的调试笔记，纸都皱了，歪歪扭扭写了一行：“磁性开关装反会没信号，别忘查，记下来”，旁边画了个大大的叉。看着比那些工工整整抄教科书的笔记舒服多了。
智能产线调试哪是什么高深的东西，不就是踩坑踩多了，记住哪容易错，下次慢点来就好了。课堂上多踩几个坑，出去干活，就少慌几次。对吧？
