上周整理课程作业储物柜，翻出去年产设方向学生做的制造指标看板原型。硬纸板裁的，边缘还留着马克笔蹭的黑印，反面贴满了便签，全是改尺寸改位置的痕迹。一下子就想起去年跟这个组改了三版的事儿。
学生最容易踩的坑：把看板做成了数据贴板
刚布置这个课题的时候，大部分学生的第一反应都是找指标。OEE，稼动率，一次合格率，换模时间，能找的全给列出来。
去年那个组，一开始做的冲压车间看板，A0的硬纸板上贴了二十多个数据框，从机床主轴温度到原材料批次号全有。我拿起来翻了翻，问他们，如果你是当班的班长，接班第一秒要找什么？
几个人你看我我看你，半天说不出话。哦对，他们做之前只查了论文，没去过车间。论文里说制造指标看板要覆盖全流程，就真的全堆上去了。
机械设计学生手绘制造指标看板初稿
坑就在这儿。学生总觉得，指标加得越多，设计越完整。实际上呢？看板是给现场用的，不是给工艺部门做年报。你堆一堆无关数据，真正要用的信息被挤在角落，找半天找不到，这个设计就是废的。
一句话。没用。
改了三版才磨出来的设计取舍
没办法，只能让他们去车间蹲了一个下午。跟着早班的班长转了三圈，记下来班长每一次看数据的时间点和要找的内容。回来再改。
第一版砍了一半多指标，只留五个：当班计划产量、已完成产量、今日停机次数、当班不良数、下次换型时间。位置怎么排？班长说，接班先看还差多少活，所以已完成占比放在正中间，做最大的显示区。
一开始学生想做全电子液晶显示，说看起来高级。我问，上个月车间停电三个小时，电子屏亮不了，你让班长瞎猜今天干了多少？
说实话，那会儿我也有点火。学生天天在课本里看智能工厂，真到落地，连最基本的断电可靠性都想不到。
后来改方案，做成半机械半标识的结构。正中间的完成率用一个带指针的机械转盘，跟着产量进度拨，停电了指针也不动。停机次数用红底插牌，停一次插一块，拔出来就是零，谁都能看懂。不良数用滑块，推到对应数字就行。整个做下来，成本才不到两百块。

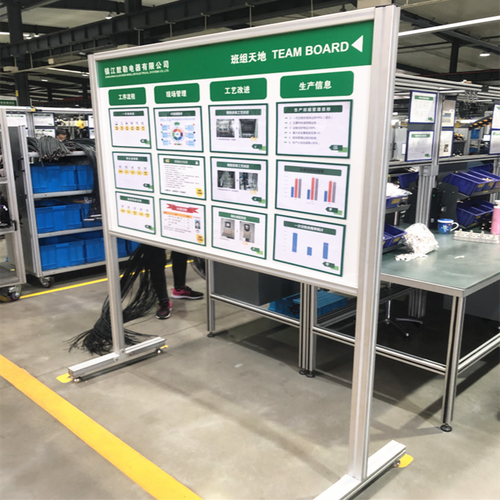

高校机械实训基地半机械制造指标看板成品
不过话说回来，这次改完我也想。很多时候我们教设计，都在教怎么加东西，怎么加功能怎么加参数，其实更重要的是怎么删。删到只剩最核心的需求，剩下的全是让步。这个看板改完，大小也从A0改成了120乘80公分，刚好挂在冲压机组旁边的立柱上，不挡行人，抬头就能看见。
留到今年课程里的新改动
留到今年课程里的新改动
今年再开这个课题，我就把原来的教学安排改了一块。不再先讲指标分类看板结构，第一节课先把学生拉去合作的制造车间，跟着工人站一个小时。
不用画图，不用记笔记，就看工人什么时候看看板，看哪块，看了多久。
很多学生站完半小时就回来找我，说原来跟课本上写的不一样啊。对，就是不一样。课本上的是标准，是给你参考的，不是让你照搬的。
我现在给学生提的死要求只有一个：你做的看板，陌生人站在前面，三秒之内必须找到当天的生产进度。做不到，不管你加了多少花里胡哨的功能，直接打回去重改。
上次那个组的成品，去年就放到车间用了，上个月我去看，插牌的红漆磨掉了一块，工人自己找了油漆补了补上，接着用。没人嫌它不高级，没人嫌它不是全智能。能用，解决问题，就够了。
很多学生学机械设计，总想着做个亮眼的创新，做个让人记住的设计。其实大部分制造场景里，好设计就是安安静静挂在那儿，没人会特意夸它，但是所有人都离不开它。
就像这块看板。没什么高科技，但是好用。
