上周上机课，一个学生改了三次课程设计方案，还是把梯形丝杠的安装间隙留错了。盯着他的三维模型，我突然反应过来，原来我讲了快十年的内容，一直漏了最关键的几个点。
学生永远会卡的第一个误区：把螺纹传动当螺旋传动
很多学生刚接触，翻完教材就默认，凡是带螺纹的传动就是螺旋传动，根本分不清楚连接和传动的区别。我才发现，学生脑子里最大的误区，就是把螺纹传动和螺旋传动直接划等号。
点名回答十次，有八次会说，选三角螺纹啊，三角螺纹精度高。每次听到我都头疼。三角螺纹自锁性好摩擦大，那是给连接用的啊。拧螺栓拧螺母靠它锁死不松，什么时候让它传动力改运动了？
传动用的螺纹，就得是梯形、锯齿形，摩擦小，耐磨，还方便调整间隙，这是最基本的取舍，结果很多学生到做课程设计了还绕不过这个弯。

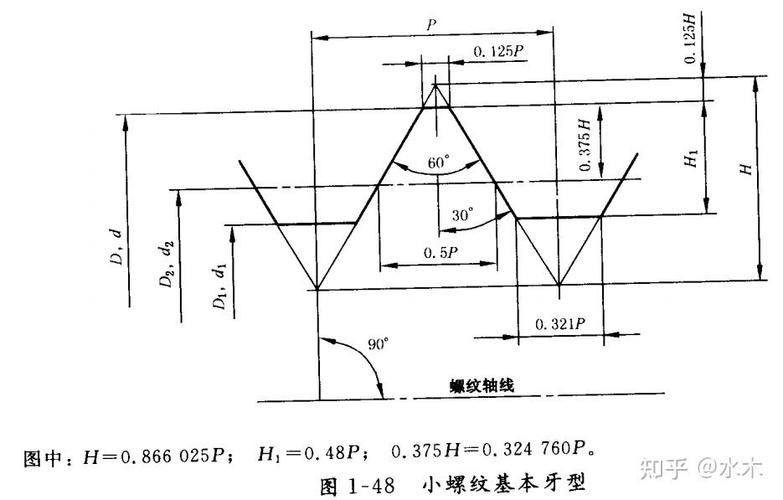

机械设计螺旋传动常用牙型对比图
之前我总骂学生上课不认真记，后来翻了翻市面上的通用教材，好多地方确实把螺纹传动和螺旋传动混着说，定义写得绕来绕去，学生看混了太正常。现在我上课开篇第一句话，先把这个误区砸破，错的人少了一大半。
间隙那点事，讲十遍不如拆一遍废丝杠
第二个卡了无数学生的点，就是间隙调整。原理学生都背得滚瓜烂熟，双螺母垫片调隙、螺纹调隙、齿差调隙，考试都能写对。一到自己做设计，全错。
核心问题出在，我们只讲了间隙调整的原理，没讲设计里要给调整留空间。上次那个改三次方案的学生，算来算去把双螺母的调整余量给算没了，整个机架刚好把丝杠螺母卡死，问他，以后丝杠磨久了间隙变大怎么办？他愣了半秒，哦，我设计的时候只算了初始状态啊。
太普遍了。学生做设计，永远只算刚出厂的理想状态，全生命周期里的磨损、调整，从来不会放在第一步考虑。
说实话，我之前也觉得这不是什么大问题，考试考到会答就行。直到我带学生去工厂实习，车间的老师傅拿出来一台刚报废的升降台，说这是刚毕业的设计员做的，用了一年不到晃得没法干活，就是没留调间隙的位置，整个机架全要重做，成本翻了三倍还耽误工期。那时候我才回过味，我们教的都是考点，不是能落地的设计。
报废机床梯形丝杠双螺母结构实物图
去年我就改了实践环节，找机床厂要了一堆换下来报废的丝杠，每次讲完间隙调整，就让学生拆一遍，摸一摸调整垫片，拉一拉螺母晃一晃，亲身体会间隙是什么，调整的余量留在哪里。
拆过一次，比我讲十遍都有用。这学期做课程设计，留错余量的学生，从原来的七成降到了不到一成。
别让螺旋传动干它不该干的活
别让螺旋传动干它不该干的活
还有一个绝大多数学生都会踩的坑，就是主次搞反。做直线运动机构，定了螺旋传动，就觉得它什么都能做，干脆连导向都省了，让丝杠顺便当导轨用。
错得离谱。螺旋传动本来就是负责传递运动和动力的，它天生抗不了侧向力。丝杠本身就是细长轴，旋转的时候本来就容易挠曲变形，你再给它加侧向负载，用不了半年就弯了，间隙涨得飞快，精度掉的比什么都快。
前年有个毕业生回学校找我，说他刚进公司做的第一个小型坐标台，出了样机怎么测精度都不对，动起来卡得要死，不知道哪里错了。我翻了他的图，原来他把X方向的丝杠直接当导向，两个支撑座固定完就完事了，连个滑条都没加。改完加了两根直线导轨，丝杠只负责传动，精度一下子就达标了。
不过话说回来，也不是说所有情况都必须加导向。那种低负载低精度的小设备，比如普通的桌面打印机进纸机构，或者简易玩具，简化设计省成本，也可以凑合用。但绝大多数工业设计里，别让螺旋传动兼任导向，这是踩过无数坑才出来的底线。
我现在改了讲义，每次讲完螺旋传动本身的结构和选型，都会花十五分钟讲系统搭配：什么场景简化，什么场景必须分开，哪里要留余量，哪里不能省成本。学生错的越来越少，我也省了好多改方案的功夫。
做机械设计教学这么久，越来越觉得，哪有什么难到学不会的知识点。都是我们把干巴巴的定义直接扔给学生，漏了那些前人踩过的坑，漏了设计里的取舍和平衡。螺旋传动不难，无非就是把旋转转成直线，难的是知道该什么时候用，该让它干多少活，该给它留多少余地。就这么点事，我改了十年，才刚摸对门路。
