上周三晚上改大三的课程设计作业，改到两点半。一摞机架焊接结构的图纸，翻到第三本就卡壳——二十份作业里，有十一个人把角焊缝的焊脚尺寸标到了基准线的另一侧，还有八个人给现场焊缝漏了那个小三角。
上周改图改到凌晨的那堆作业
当时握着红笔的手都麻。就这点东西，真到了实习车间，师傅能直接把图纸甩你脸上。
有个学生甚至把周围焊缝的那个圆圈，直接画在了基准线的延长线上——他大概是觉得，反正画个圈就算标了，根本不管这个圈该在基准线的拐角位置，也不管标了这个圈意味着焊缝要绕着整个构件转一圈。
我当时在他的作业旁边写了批语：“你这圈画在这，车间师傅会以为你要在焊缝上钻个孔。”

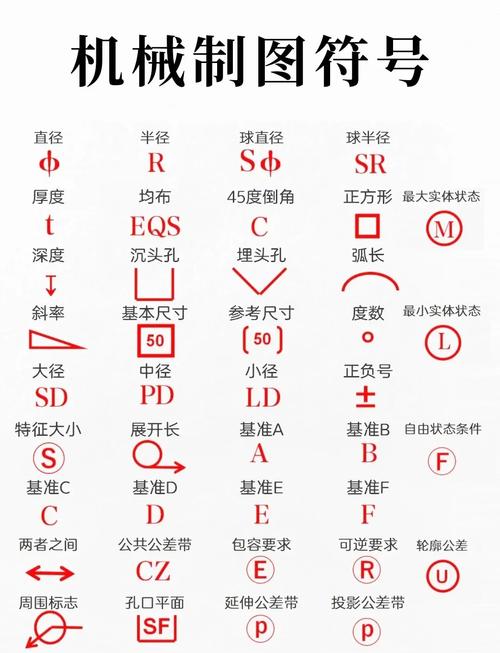

别死背国标，先搞懂符号是给车间看的
之前我上课也犯过傻。第一节课就把GB/T 324的条文投影满屏，从基准线讲到辅助符号，从基本符号讲到补充符号，念了四十分钟，下课收作业，一半人还是标不对。
后来才想明白，学生根本不知道学这个干嘛。
他们觉得焊接符号就是工程制图里又一个要背的知识点，和形位公差、表面粗糙度没区别，考试填对空就行，根本没意识到，这串画在图纸上的线条和符号，是你和车间焊接师傅之间的唯一对话桥梁。

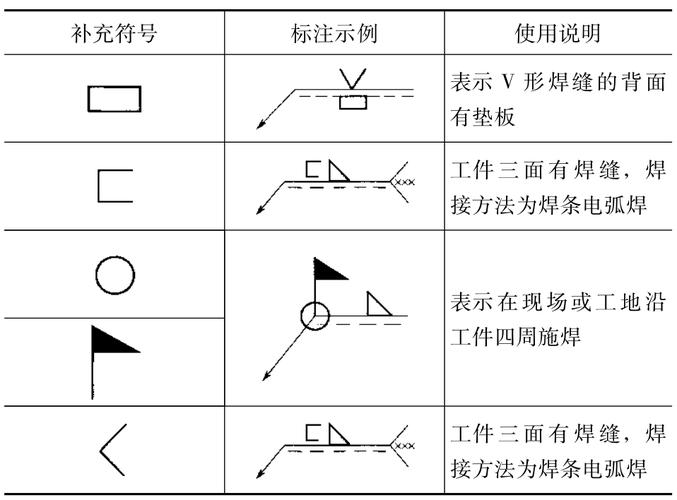

我刚工作那会，自己画的一个钢制底座，把周围焊缝的小圆圈标错了位置，车间直接按单面焊做，装上去晃得不行，拆了重焊折腾了整整一周。那会才懂，焊接符号的所有标注规则，本质上都是顺着“读图纸的人从左到右、从上到下的阅读顺序”设计的——基准线横线上方的符号，对应箭头指向的焊缝侧；横线下方的符号，对应焊缝的另一侧；拐角处的小圆圈，代表焊缝绕着整个接头连续转一圈；基准线末端的小旗子，代表要在现场焊，不是在车间工位上拼好焊死。
这些规则根本不是谁拍脑袋定的，是几十年车间里的人踩坑踩出来的。你背十遍定义，不如去车间站一下午，看师傅拿到一张标错的图纸，要打多少个电话问设计员。
这学期我把焊接符号的课调了顺序
这学期的课表排下来，焊接符号的内容占两课时。我没像之前那样先讲国标条文。
第一节课进门，先投影三张从车间师傅那讨来的、被退回来的错误图纸。
第一张，焊脚尺寸标反了，师傅按5mm焊的，实际要求是10mm，整个构件的承重直接差了一半。
第二张，漏了现场焊缝的小旗子，车间直接把整个构件拼好焊死，根本留不出现场对接的余量，拉到安装现场根本装不上。
我让学生自己盯着这三张图找错，找完了算一笔账：这些错如果带到生产环节，要花多少时间返工，要浪费多少材料。
说实话，之前总觉得这些东西简单，讲一遍就会。直到上次带学生去车间参观，有个学生指着图纸上的半圈符号问师傅“这个是什么意思”，师傅翻了个白眼说“意思是你上学的时候没好好听课”，我站在后面，尴尬得脚趾头都要抠穿鞋底。
真的疼。
后来第二节课，我才开始讲符号的具体规则。不是让学生背“基准线由两条平行的细实线组成”，而是告诉他们，为什么基准线要这么画——因为箭头指到哪，哪就是要焊的位置，基准线的位置要顺着图面的空余空间摆，不能挡着其他的尺寸线。

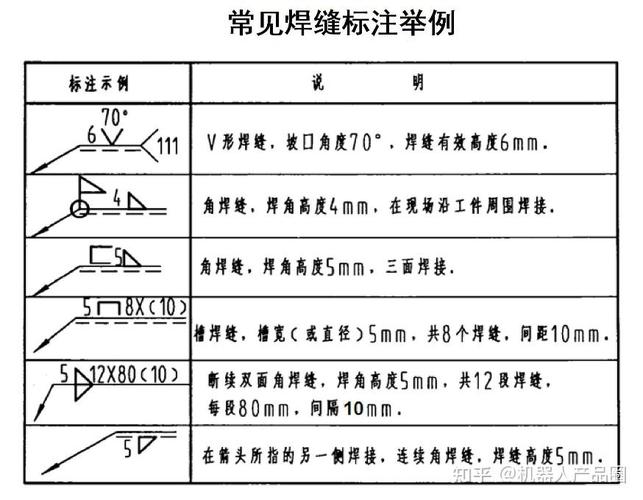

现在每次小测，我也不出填空题。就给一个实际的焊接要求，比如“两块10mm厚的Q235板垂直搭着，要求周围满焊角焊缝，焊脚高6mm，现场安装的时候焊”，让学生自己标符号。
错的人还是有。但比之前对着条文死背的时候，少了太多。
很多学生后来跟我说，原来之前觉得绕的那些符号规则，一旦想到是给车间师傅看的，就一下顺了。
对嘛。
你画图的时候，要是能站在读你图纸的人的角度想，根本不会把符号标到莫名其妙的位置。
上周改的作业，这次重交回来，终于没人把焊脚尺寸标反了。
