2026-10-16 03:50:58 分类：机械设计
上周三的机械设计基础课，我把攒了三年的旧手扶拖拉机变速箱拆了半桌，底下坐的二十个工科生眼睛都直了。
之前总有人问我，教机械设计入门，放着那么多精密的工业模组不用，干嘛抱个浑身是泥的拖拉机零件过来。
被低估的入门教具：根本不是“农用机械”那么简单
很多人对拖拉机的印象还停留在“土、笨、动力大”，觉得这种农用机械根本配不上当教学案例。说实话我最开始也这么想，直到前年去河南的一个县乡农机站帮忙修设备，蹲在田埂上跟老农机手聊了一下午才反应过来——这玩意根本就是把所有机械设计的核心知识点，揉成了普通人能摸得到的实体。
没有花里胡哨的传感器，没有需要写十几页代码的电控系统，每一个零件的尺寸、每一个结构的取舍，都是被几十年的实际使用磨出来的。
之前我试过拿工业机器人的关节模组当教具，贵是真贵，碰一下就掉漆，学生连拆都不敢，更别说琢磨哪块设计可以改。教材里一上来就讲谐波减速器的传动精度，学生看着参数表挺酷，算个轴的直径都不知道为啥要留那几毫米的圆角。但拖拉机的零件摆在那，你甚至能看到农民自己焊的补丁——哦原来设计裕度真的是要给实际使用留空间的。

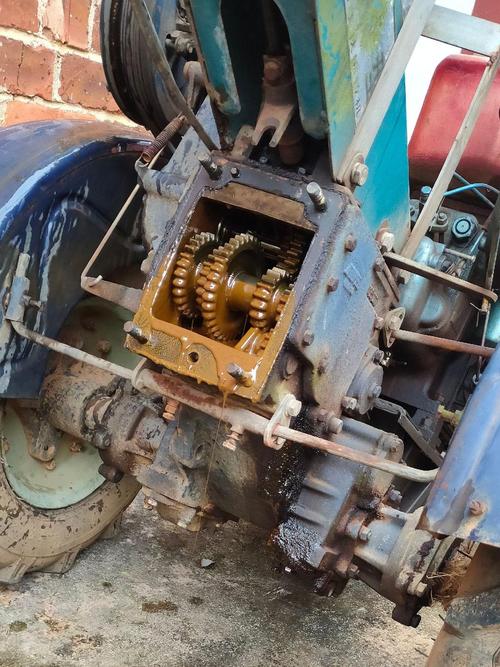

拆解状态的老式手扶拖拉机变速箱
你能摸到齿轮齿面被磨出来的亮痕，能看到轴承座上被扳手砸出来的凹印，能顺着传动路线一路摸到输出轴，根本不需要对着教材上的剖视图脑补结构。
学生的设计卡点，全在和“拖拉机逻辑”对着干
上次课布置的小作业，是让大家重新设计一款适合南方丘陵地块的小型拖拉机传动结构。收上来的作业翻完，我发现几乎所有学生的卡点都出奇一致——全在跟真实的使用需求对着干。
很多人上来就抄教材上的最优解，选了三级斜齿轮传动，传动效率算出来94%，数字漂亮得很，结果根本没算整机重量。丘陵地块啊，农民要扛着车过田埂的，你这传动系统比原机重了快80公斤，谁愿意扛？
还有的学生为了降噪音，把齿轮精度选到了7级，算下来传动部分的成本翻了三倍，完全忘了拖拉机的使用场景：不是在展厅里匀速开，是在泥地里滚，溅上泥照样能转，精度太高反而容易卡进泥砂磨坏齿面。我上次改作业看到个学生的设计图，专门给变速箱加了个密封防尘罩，我盯着图看了半分钟，问他，你知道农民春耕的时候，每天要在水里泡八小时，你这罩子攒了泥排不出去，夏天直接把齿轮闷锈？他愣了半天。

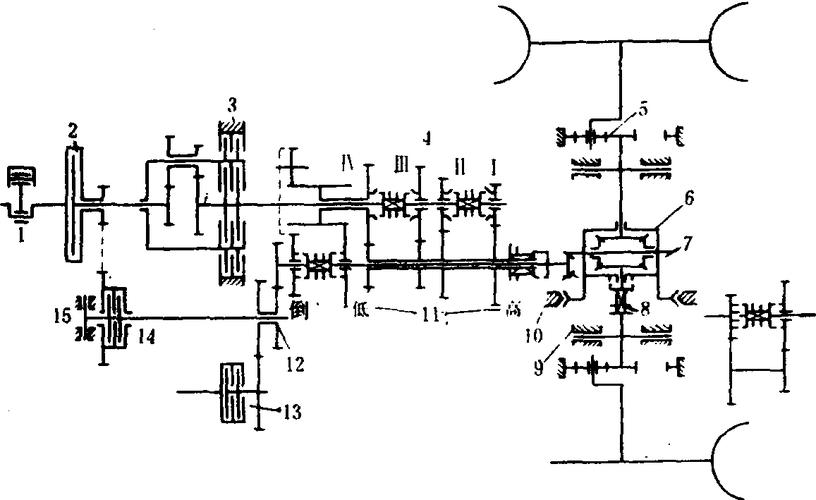

学生绘制的丘陵拖拉机传动结构课程作业图
对了，上次有个学生还跟我抬杠，说现在都电动化了，拖拉机搞那么复杂的机械传动干啥。我没跟他争，直接把实验室里那台旧电动微耕机的控制器拿给他——上个月有个农户送过来的，说下了趟雨，控制器烧了，修一次要八百。他看完就不说话了。
所有脱离使用场景的“最优计算结果”，本质上都是纸上谈兵。
这才是设计。
把拖拉机搬上讲台之后，我改了三个教学细节
把拖拉机搬上讲台之后，我改了三个教学细节
最开始只是想找个能拆的实物当教具，结果试了半学期，发现之前的教学好多地方都飘在半空，干脆顺着学生的反应改了三个细节。
之前讲轴系设计的时候，总让学生背公式算挠度，现在直接拿拖拉机的输出轴给他们量。那个轴为什么离轴承支撑点的距离刚好是120毫米？太远了挠度大，犁地的时候一碰到硬石头就弯，太近了农具装不上——根本没有什么“教科书级的最优解”，是之前的设计师在田埂上试了几百次试出来的数。
之前讲摩擦离合器的时候，总说要保证传递扭矩足够，安全裕度取1.2就够。现在直接让学生上手试：手扶拖拉机的离合为什么要做那么大的压紧弹簧？因为农民拉犁的时候经常半离合磨着走，弹簧压力小了，摩擦片磨俩月就滑了，这根本不是书本上的几个数字能讲透的。
之前的课程作业都是“设计一个满足某参数的传动装置”，现在改了题面：你设计的拖拉机，要满足一个60岁的南方农民，能在10度的坡地上，把半车红薯拉回家；上坡的时候熄火了，他一个人能摇得动启动杆。
设计从来不是追求参数的极致，是在矛盾的需求里找能落地的平衡。
上次有个学生设计完，自己扛着自己做的3D打印小模型，在实验室的斜坡上试了半小时，最后跑过来跟我说，老师，我把飞轮直径改小了2厘米，刚才我摇着不费劲了。我当时真的，比他拿了竞赛奖还开心。
别总觉得拖拉机是上一代的老物件。
它藏着的，是最没有花架子的机械设计逻辑——你做的东西，是要被人攥在手里，踩在泥里，用个十年八年的，不是摆在展板上算效率的数字。
哦对，上周那个被我拆了半桌的变速箱，最后拼回去的时候，还是能正常挂挡的。
下课的时候有个学生蹲在那摸了半天齿轮，说原来这些齿轮的齿面上，都磨出来一道一道的印子。
那是跑了快二十万公里的印子。
比任何教材上的案例都鲜活。
